Как сделать теплый бетонный пол

Бетон – прочный и долговечный строительный материал. Высокая прочность бетона достигается благодаря его плотности, которая напрямую связана с теплопроводностью материала. Плохо утепленный бетонный пол является основной причиной теплопотерь через его поверхность. Для уменьшения теплопередачи через бетонный пол необходимо выполнить его теплоизоляцию.

Три основных правила устройства изоляции:

• использование материалов, которые плохо проводят тепло;
• толщина и многослойность теплоизоляции;
• сыпучие и пористые материалы укладывают под отражающие слои изоляции.

Материал и способ укладки теплоизоляции выбирают по виду ограждающих конструкций здания, состоянию бетонного покрытия и месту расположения помещения. Более фундаментальные работы по утеплению пола проводят на первых и в цокольных этажах дома.

Виды теплоизоляционных материалов

При выборе теплоизоляции ориентируются на его низкую теплопроводность, небольшую плотность и вес, высокую влагостойкость и экологическую безопасность материала.

Все теплоизолирующие материалы делятся на группы по природе основы:

1. минеральные – цементные растворы, гравий, каменная вата, керамзит, перлит;
2. древесные – фанера, пробка, ДСП;
3. полимерные – пенопласт и его производные, пенополиуретан, изолон.

Цементные растворы с различными добавками используют в качестве базового слоя (стяжки) теплоизоляции, который укладывается на грунт или гравий. Наполнители понижают теплопроводность бетона и облегчают его структуру.

Утепление пола минеральной ватой.

Минеральные утеплители – плиты или маты из минеральной ваты благодаря своей пористой структуре не пропускают тепло из помещения. Паропроницаемость минеральной ваты не позволяет образовываться конденсату внутри и на поверхности изоляционного слоя. Отрицательное воздействие на людей при укладке открытым способом нивелируется защитным алюминиевым слоем. Такой слой является отражающим экраном и создает дополнительный защитный барьер в тепловой изоляции.

Сыпучий утеплитель пола – керамзин

Керамзитная или перлитовая засыпка – доступность и невысокая цена этого материала сделали его самым популярным утеплителем под цементную стяжку. Пористый, легкий, долговечный, керамзит (перлит) обладает одним недостатком, он легко впитывает влагу. При его использовании в чистом виде требуется гидроизоляция. Керамзит или перлит добавляют в раствор бетона для улучшения его теплоизоляционных свойств.

ДСП

Древесно-стружечные плиты (ДСП), фанера, пробка имеют прекрасные теплоизолирующие свойства. Эти материалы экологически безопасны, их можно укладывать на бетонный пол под декоративное покрытие. Для теплоизоляции пола первого этажа древесный утеплитель настилают на лаги с заполнением минеральной изоляцией.

Бетон с добавлением гранул пенопласта

Пенопластобетон или «легкий» бетон (бетон с добавлением гранул пенопласта) используют как верхний слой при теплоизоляции пола первых этажей. Пенопластобетон обладает низкой теплопроводностью и исключает возникновение конденсата на поверхности изоляции.

Фрагменты материала – Пенопласт

Пенопласт и пенополистирол – такой вспененный ячеистый материал имеет низкую теплопроводность, высокую плотность и небольшой вес. Хрупкость материала является основным его недостатком. Производный пенопласта – экструдированный пенополистирол – обладает более высокой прочностью и долговечностью.

Процесс нанесения утеплителя – пенополиуретана на вертикальную пверхность

Пенополиуретан наносится методом напыления. Имеет высокие тепло- и гидроизолирующие свойства. Заполняет существующие микротрещины и неровности бетонного пола. Низкая экологическая безопасность требует дополнительного покрытия.

Изолон на вертикальной повехности

Изолон – современный вспененный материал на основе полиэтилена. Уникальная структура с закрытыми ячейками позволяет использовать изолон в качестве тепло- и гидроизоляции. Одностороннее фольгирование материала позволяет отражать тепловые потоки обратно в помещение. Изолон обладает химической стабильностью, он не подвержен разложению и экологически безопасен.

Способы укладки теплоизоляции

Выбор способа теплоизоляции бетонного пола зависит от месторасположения помещения, и высоты потолков.

Укладка однослойной изоляции. Теплоизоляция бетонных плит межэтажных перекрытий производится непосредственно на бетонную стяжку или слой гидроизоляции. Вид теплоизоляционного материала подбирают по типу декоративного покрытия.

Чтобы не сокращать высоту помещения, применяют фольгированный изолон или теплоизоляционную краску, которая наносится в несколько слоев на цементную стяжку.

Схема выполнения многослойной теплоизоляции. Если бетонная стяжка пола уложена непосредственно на грунт, теплоизоляцию выполняют из нескольких слоев:

• существующий бетонный пол демонтируют, убирают строительный мусор;
• на заглубленное основание засыпают гравий с песком;
• утрамбовывают и укатывают засыпку катком;
• заливают слой «легкого» бетона;
• после застывания бетонной заливки настилают слой гидроизоляции;
• закрепляют теплоизоляционный слой, избегая образования температурных швов;
• настилают второй слой гидроизоляции и устанавливают армирующую сетку;
• выполняют черновую бетонную стяжку.

Под отделочное покрытие укладывают соответствующую утепляющую подложку. Под линолеум настилают пробку или ДСП, под ламинат – полистирол или изолон, а под ковролин используют полиуретановую подложку.

Фальшпол с древесным настилом

Бетонный пол в помещениях первого этажа с высокими потолками можно утеплить древесно-стружечными или фанерными листами. Укладывают такой настил на деревянные лаги. Брусья (лаги) высотой до 20 см прокладывают на расстоянии 30 см параллельно друг другу. Закрепляют их саморезами к бетонному основанию, покрытому гидроизоляцией. Между лагами укладывают утеплитель. Сверху настилают плиты, соединяя их между собой с помощью компенсационных швов. Плиты фиксируют саморезами к лагам и укладывают отделочное покрытие.

Фальшпол с древесным настилом надежно защищает помещение от тепловых потерь, создает звукоизоляционный барьер и является экологически безопасным методом теплоизоляции бетонного пола.

Теплый пол препятствует образованию конденсата и созданию благоприятной среды для развития грибковых организмов. Утепление бетонного пола благоприятно влияет на микроклимат помещения и здоровье окружающих. За счет снижения теплопотерь через ограждающие конструкции можно сэкономить на отоплении в холодный период года, а выполнив теплоизоляцию самостоятельно – еще и на оплате ремонтных работ.

Устройство теплых водяных полов на бетонной стяжке

Здесь вы узнаете про устройство теплых водяных полов на бетонной стяжке: состав и толщина раствора сухой и полусухой стяжки, максимальная и минимальная высота бетона, причины появления трещин в основании.

Теплыми полами сегодня мало кого удивишь, так как удобство и качество этой системы обогрева помещений уже многие испытали в своих домах, офисах и квартирах.

Подобная альтернатива привычному, но такому дорогому центральному отоплению в наше время – возможность совместить доступную цену на тепло с его качеством.

Это реально только при условии, что для помещения подобрана оптимальная система теплого водяного пола и вся сборка: от нижнего слоя «пирога» до финишного покрытия выполнена правильно.

Если вы решили сделать теплый пол (водяной) на бетонное основание тогда эта статья для вас.

Устройство теплых водяных полов на бетонной стяжке

Не зависимо от того, основным видом отопления или дополнительным будет данная система, устройство теплых водяных полов на бетонной стяжке, если рассматривать его сверху вниз, выглядит так:

• верхнее покрытие, например, плитка или ламинат;
• подложка;
• бетонная стяжка;
• сама система из труб;
• арматурная сетка;
• пленка, толщиной не менее 100 мкм, уложенная в 2 слоя;
• подложка, лучше с бобышками;
• гидроизоляция, если в ней есть необходимость;
• основной пол – бетонная стяжка или плиточное перекрытие.

Для максимального сохранения тепла и предупреждения утечки воды из бетонного раствора во время монтажа системы, пленку нужно положить под арматурную сетку.

Для получения максимального качества при укладке «пирога», нужно соблюдать некоторые нюансы, например:

• еще до заливки бетона по периметру комнаты нужно закрепить демпферную ленту, что позволит компенсировать расширение стяжки при нагревании;
• минимальная толщина стяжки для водяного теплого пола составляет от 50 мм;
• арматурную сетку необходимо крепить непосредственно на перекрытие, а не теплоизоляцию;
• не следует использовать в качестве теплоизоляционного материала пенопласт, так с этим материалом трудно «угадать», какую нагрузку он сможет выдержать, поэтому оптимальным вариантом станет применение экструдированного пенополистирола;
• при площади помещения более 40 м2, пол следует разделить на участки, между которыми будут швы с заложенными в них демпферными лентами;
• заранее определиться с финишным покрытием, так как часто именно от этого зависит, какой шаг будет между трубами.

Если учесть все рекомендации, то можно добиться действительно хорошей теплоотдачи от подобного пола.

Состав и ее толщина

Привычный раствор для теплого водяного пола – пропорции песка и цемента, но если использовать только эти материалы, то подобная система просуществует недолго. Для этого необходимы специальные пластификаторы, обеспечивающие прочность и устойчивость раствора к перепадам температур.

Так как в стяжке недопустимы трещины, иначе вся система может быть повреждена, то лучше в процессе замешивания цемента с песком и водой добавить специальную смесь, которая сделает бетон более пластичным и устойчивым к растяжению при нагревании.

Основные свойства пластификаторов:

1. Они устраняют из бетонного раствора все воздушные пузырьки, что его уплотняет и повышает уровень теплоизоляции, что делает теплые полы более эффективными.
2. Как показывает практика применения подобных смесей, если при замесе цемента уменьшить количество воды на 15%, то прочность его слоя увеличиться до 30-40%.
3. Заливка бетона проходит проще, и пространство равномерно заполняется раствором.
4. Подобные смеси позволяют стяжке быстрее высохнуть и не допускают образования коррозии на элементах из металла.
5. Они экологически чистые и повышают жизнестойкость бетонного раствора.

В остальном состав раствора для стяжки водяного теплого пола остается прежним: цемент, песок и вода. Современный строительный рынок предлагает пластификаторы в виде сухих и жидких смесей.

Какая толщина стяжки для теплого водяного пола должна быть? Как говорят специалисты, максимальная толщина стяжки над водяным теплым полом зависит от ее состава и, прежде всего, от специальных смесей, которые в нее входят. Если применять пластификаторы, то это позволит создать крепкую и пластичную стяжку толщиной не более 30 мм, тогда как без них она должна быть 50 мм и более.

Сухой метод укладки

В зависимости от того, сколько в растворе находится воды, стяжки делятся:

1. На сухие, в которых она полностью отсутствует, но этот тип применим не в каждом теплом поле.
2. Жидкие стяжки до сих пор самые распространенные, так как именно вода позволяет оптимально раствору заполнить все пустоты.
3. В полусухом виде стяжки воды совсем мало, а улучшить ее качество можно за счет добавления фиброволокна.

Какая стяжка лучше для теплого водяного пола? Все они имеют преимущества и недостатки. Рассмотрим ниже.

Сухая стяжка под теплый водяной пол имеет свои преимущества и недостатки, среди которых:

1. Подобный тип доступен даже новичку, так как она легко наносится.
2. Если бетонная стяжка требует времени для полного высыхания, то при сухой в этом нет необходимости.
3. Так как сухая стяжка для теплого водяного пола проводится с добавлением керамзита, то это дает дополнительную тепло — и шумоизоляцию отопительной системе.
4. В подобном типе стяжки можно спрятать электропроводку.

Среди ее недостатков можно отметить:

1. Возможность развития в ней жизнедеятельности насекомых.
2. Если вдруг образуется течь, то она не выйдет наружу, а останется внутри, что приведет к образованию грибка и плесени, после чего пол придется менять.
3. При монтаже теплого пола на такую стяжку в помещении нельзя будет устанавливать тяжелую мебель, перегородки или декоративные блоки, так они продавят пол.

Толщина стяжки под теплый пол (водяной), выполненная подобным образом, должна равняться 4 см. Если высота стяжки для водяного теплого пола будет меньше (3, например), то произойдет ее растрескивание при нагревании, а большая толщина (5 см) замедлит нагрев самого пола.

Полусухой метод

Этому типу стяжки нужно небольшое количество воды, что обеспечивает высокую прочность и быстрое застывание раствора. Этот метод требует обязательного добавления специальных смесей и арматурной сетки, без чего может обойтись, например, обычный бетон для теплого водяного пола.

Для получения качественного раствора лучше купить готовую смесь и просто развести ее в соответствии с инструкцией от производителя.

Качество полусухого состава можно проверить, взяв комок и размяв его в ладони. Если он рассыплется, то состав смешан правильно, а при выделении влаги, нужно добавить сухой смеси.

Преимуществом полусухого метода является:

1. Быстрое высыхание раствора, позволяющее уже на следующий день по нему ходить, а через 4-5 дней стелить напольное покрытие.
2. Малое количество жидкости позволяет избежать лишних подтеков и грязи.
3. Устройство водяных теплых полов со стяжкой этого типа обходится без применения дополнительных выравнивающих средств, что уменьшает общую толщину «пирога».
4. Малое количество воды и добавка микрофибры создает раствор, устойчивый к образованию трещин.

Минусы полусухой стяжки для теплого водяного пола:

1. Готовую смесь сложно уложить самостоятельно без применения специального подающего и шлифовального оборудования.
2. Толщина стяжки для водяного теплого пола составляет 40-50 мм.

В остальном, это отличный способ монтажа напольной обогревательной системы.

Полусухую стяжку можно укладывать как на основание пола или на теплоизоляции, так и на полиэтиленовую пленку, создавая плавающий пол.

Причины появления трещин

Чтобы не появились трещины на стяжке теплого водяного пола, следует выполнить несколько требований при ее заливке:

1. Раствор необходимо приготовить в соответствии с выбранным методом: сухими смесями или бетоном. Для первых нужна армированная сетка и специальные модификаторы, для второго – цемент марки М-300 или выше и пластификатор.
2. Основание нужно выровнять и очистить от мусора.
3. Температура в помещении должна быть не ниже +6 и не выше +23-+24 градусов с полным отсутствием сквозняков.
4. По мере заливки раствора, в нем нужно делать небольшие прокалывания, чтобы высвобождать возможные воздушные пузыри и избежать образования пустот.
5. Дать раствору необходимое время для высыхания.

Выполнив эти требования, можно получить качественную и правильную стяжку для водяного теплого пола.

Конструкция под плитку

Теперь вы знаете как делается стяжка для теплого водяного пола своими руками. Керамическая плитка – самый распространенный вид напольного покрытия при обустройстве теплых полов. Она обладает всеми необходимыми для этого качествами. Стяжка по теплому водяному полу под плитку осуществляется, чаще всего, с помощью бетонного раствора со специальными добавками. Она хорошо проводит тепло, устойчива к растяжению при нагревании и практически не трескается, если правильно составить и залить раствор.

инструкция для проведения работ своими руками

Теплые полы все активнее наступают на традиционные системы отопления. Более, того можно утверждать, что они уже сами становятся «классикой жанра». Производители стараются не отставать от постоянно растущего спроса на элементы, входящие в половой пирог при устройстве такого отопления. Более того, потребителю сейчас даже трудно сориентироваться в рыночном предложении конструкций таких отопительных систем. Но, как бы там, ни было, независимо от того, каким обогревателям и теплоносителям будет отдано предпочтение, в результате будет монтироваться теплый пол под стяжку.

Нужно сразу отметить, что под стяжкой в данной статье подразумевается слой бетона. Ее устройство может быть выполнено двумя способами:

1. С использованием цементно-песчаной смеси марки М-150 или аналогичной ей, в которую добавляется клей ПВА из расчета 1 кг: 1 мешок.
2. С применением готовых специально разработанных для системы «теплый пол» смесей, которых на сегодня много в строительных магазинах.

Под цементную стяжку можно положить как водяную систему обогрева, так и электрические маты (но не инфракрасный теплый пол)

Правильный пирог и подбор толщины стяжки

Обычно система монтируется на старое основание, поверх которого укладывается теплоизолятор (пенофлон или пробка с фольгой). Этот слой является обязательным компонентом при устройстве теплых полов, независимо от того водяные они или электрические.

На следующем этапе выполняется монтаж водяного трубопровода, кабеля, готовых нагревательных матов и т.п. А на финише выполняется бетонная стяжка. В результате получается своеобразный «пирог», в котором бетон уложен на относительно мягкий материал.

Для повышения прочности стяжки, а также, чтобы облегчить выравнивание пола, применяют пластификатор. Подробнее об этой добавке вы можете прочитать в статье: https://pol-master.com/tepliy-pol/plastifikator-dlya-teplogo-pola.html.

При устройстве теплого пола обязательным условием является укладка теплоизоляционного материала на черновую стяжку

Естественно об излишней прочности при этой конструкции речь не идет. Именно по этой причине рекомендуется на каждом квадратном метре площади теплоизолятора сделать отверстие. Кроме того, по всему периметру участка, где укладывается теплый пол нужно оставить 10-15 см свободную полосу. Таким образом, верхняя стяжка будет опираться на нижнюю. Это особенно актуально в помещениях малой площади.

Обратите внимание! Теплоизолятор в системе теплый пол выполняет еще одну функцию – звукоизолирующую.

Независимо от функциональных особенностей системы «теплый пол» нормальной считается бетонная стяжка толщиной 3-5 см. Это обеспечит достаточно быстрый прогрев стяжки сразу же после включения системы. А еще не будет иметь место неравномерный прогрев поверхности пола, то есть чередования теплых и холодных полос.

Цементный пол холодный и его нужно утеплить. О том, как это сделать, какие материалы и технологии применяются, вы узнаете из нашего материала: https://pol-master.com/tepliy-pol/uteplenie-betonnogo-pola.html.

Стяжку можно сделать из цемент-песчаной смеси собственного приготовления или из готовой сухой стяжки

Важно! Если обстоятельства заставляют выполнить стяжку тоньше 3 см, то в раствор целесообразно добавлять универсальный пластификатор.

На 100 кг сухой смеси нужно добавить 1 л добавки. Как вариант можно использовать самовыравнивающуюся смесь. Это также будет способствовать большей упругости стяжки.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;

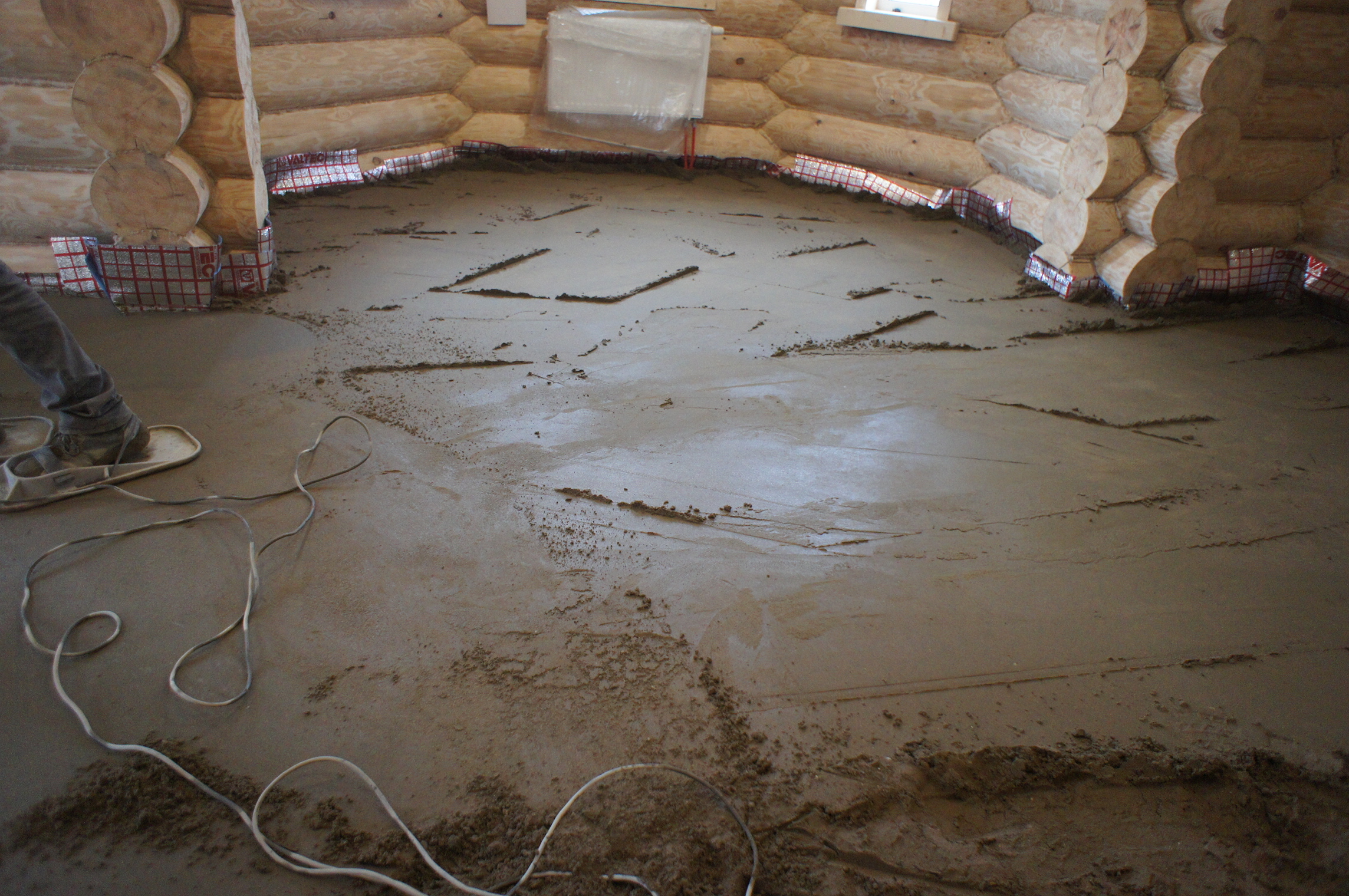

• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

Запутались в технологиях и системах теплого? Поможем вам разобраться во всех вопросах в нашем сравнительном обзоре вариантов и способов монтажа обогрева: https://pol-master.com/tepliy-pol/kak-sdelat-teplyj-pol.html.

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Важно! Пробное включение теплого пола можно только после полного застывания бетонной стяжки, примерно, через 45 дней. Если, в работе наблюдаются какие-то проблемы, то стяжку придется разбивать и после устранения неисправности заливать вновь.

Видео инструкции с примером выполнения

Как бы там ни было, устройство стяжки выполнить несложно. Главное условие: количество воды, цемента и песка должно быть внесено согласно технологии. Кроме того, нельзя форсировать события, пренебрегать этапами и сроками выполнения работ – и все получится.

Оцените статью: Поделитесь с друзьями!

Технология, устройство и монтаж теплого пола на бетонном основании

Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

Одним из усовершенствований последних десятилетий являются утепленные полы.

Содержание статьи

Использование теплых полов на бетонном основании

На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

• водяные;
• электрические системы с использованием нагревательных кабелей;
• электрические пленочные полы;
• инфракрасные.

Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

Как правильно посчитать расход энергии теплого электрического пола — смотрите в этом материале.

Что собой представляют и какие бывают электрические теплые плинтуса — читайте здесь.

Водяной теплый пол

Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм. Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм. Отдельные секции нужно скрепить между собой вязальной проволокой.
4. Уложить «маяки» для обеспечения ровности стяжки.
5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм. Сушка стяжки производится в течение 30 дней, но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
7. Нивелирование поверхности производится по необходимости для её выравнивания.
8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.

Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

Наглядно посмотреть процесс монтажа можно на следующем видео:

Электрический кабельный пол

Технология монтажа такого устройства практически не отличается от укладки водяных нагревательных элементов.

Особенность же состоит в том, что кабель не прокладывается в тех местах, где впоследствии будет установлена тяжелая мебель или мощные электроприборы.

Датчик температуры при таком устройстве обогрева размещается внутри стяжки, а пульт управления, как правило, на одной из стен помещения в удобном месте. Следует помнить о ремонтопригодности устройства на случай замены измерителя температуры. Кабельный пол может применяться при любом виде финишного покрытия.

Пленочные теплые полы

Они представляют собой разновидность кабельного пола, где вместо проводов использованы плоские, запрессованные в пленку проводники из углеродистого материала.

Особенность конструкции пленочного пола требовательна к плоскостности поверхности, поэтому наливной нивелирующий пол для такого варианта обязателен.

Дальнейшие работы производятся в следующем порядке:

1. Поверх нивелирующей стяжки нужно уложить теплоизолятор, для которого можно применить материал Изолон.
2. Уложить термопленку, при этом места, где будет размещена мебель или мощный электроприбор (камин), следует обходить.
3. Нагреватель нужно укрыть полиэтиленовой пленкой.
4. Поверх пленки укладывают дополнительный упрочняющий слой из ДВП или фанеры.
5. Далее следует смонтировать финишное покрытие, которым может быть ламинат, ковролин или линолеум.

Нагреватель поставляется в рулонах. Его можно раскроить на отдельные секции, каждая из которых специальными клипсами соединяется с источником электроэнергии. Измеритель температуры встраивается в схему пола, панель управления крепится на стене помещения в удобном месте.

Пошаговую инструкцию по укладке вы можете также посмотреть на следующем видео:

Инфракрасный теплый пол

В этом устройстве применен совершенно другой принцип выработки тепла. Пленка, в виде которой выпускается инфракрасный пол, не нагревается, но излучает инфракрасные волны. Они не действуют на воздух в помещении, но все находящиеся в нем предметы под воздействием излучения начинают нагреваться.

В данном случае особенно важно, чтобы над таким устройством не находились массивные тяжелые предметы или энергоемкие устройства.

Порядок монтажа системы декларируется как очень простой даже для человека, не имеющего высокой квалификации. Однако для соединения применяются серебряные контакты, которые должны быть установлены в определенном положении. Повторное использование их не предусмотрено, а в комплекте их ограниченное количество.

Отзывы об этой системе обогрева позволяют выделить некоторые моменты:

• Для инфракрасного пола не требуется особо тщательного выравнивания бетонного основания, однако откровенно неровный пол может привести к преждевременной поломке.
• Система высоконадежна, но только при высочайшем качестве монтажа в соответствии с инструкцией по применению.
• Декларируемая экономия электроэнергии в 20% в сравнении с другими устройствами теплого пола возможна только при хорошо работающей параллельно системе радиаторного отопления и температуре инфракрасного сегмента до 22^оС.
• Применение ИК-системы в помещении приводит к устранению неприятных запахов.

Советы и рекомендации

• Применение обогрева пола ограничивается некоторыми особыми свойствами. Так, при температуре поверхности более 30^оС с пола поднимается пыль, всегда на нем присутствующая. Поэтому целесообразно не поднимать температуру выше этого показателя.
• При использовании комбинированного отопления в доме следует снизить температуру радиаторной части настройкой соответствующих датчиков на смесительном узле водяного отопления. Это позволит экономить на нагреве воды и снизит степень перегорания кислорода на радиаторах.

Заключение

Напрашивается вывод, что каждая из упомянутых систем обогрева имеет свои преимущества и недостатки. Поэтому наиболее разумным выбором было бы применение комбинированных способов достижения поставленной цели.

Например – инфракрасный пол прекрасно будет работать в местах общего пользования: в ванной, кухне, прихожей и так далее. Его способность к очистке воздуха от неприятных запахов может стать находкой. Применение комбинированных систем одновременно с традиционной радиаторной поможет снизить степень перегорания кислорода воздуха.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

Водяной теплый пол без бетонной стяжки —

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

• По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
• На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
• 1 ряд состоит из цельных блоков.
• 2 ряд начинают с ½ блока.
• 3 ряд – цельные плиты.
• Рекомендуют выполнить разметку для трубопровода.
• На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
• В подготовленный контур укладывают трубу.
• Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
• Укладывают подложку под линолеум или для облицовки из древесины.
• Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной  жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

• Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

• Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

• Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

• Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.

• Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

• Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.

• Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

WarmFloor Pro | Быстро устанавливаемый бетонный пол

Брошюра и руководство по установке WarmFloor Pro

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), нажмите здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Как залить бетон под теплый пол?

Содержание статьи:

Теплый пол – система отопительного оборудования, которая становится все более популярной среди современных потребителей. Такая конструкция позволяет не только обеспечить комфортную температуру воздуха в помещении, но и повысить его эргономичность, нивелируя необходимость установки громоздких радиаторов и батарей. Однако для обеспечения качественного функционирования подобной аппаратуры, следует обустроить подходящее основание, в качестве которого чаще всего выступает бетонная стяжка пола.

Типы систем теплого пола

Прежде чем приступить к заливке бетонной стяжки, следует определить тип устанавливаемой обогревательной системы. На сегодняшний день существуют такие разновидности теплого пола:

• водяной;
• электрический.

Система теплого пола, состоящая из труб с циркулирующей в них водой, работает по принципу обычных батарей. Подобный вариант более экономный, чем электрическая разновидность, однако подходит только для установки в частных домах. Недостатком таких аналогов считается невозможность регуляции температуры и повышенный риск протечек.

Электрический теплый пол – система из специальных нагревательных проводов или сетки. Отличается эргономичностью, практичностью и универсальностью установки. Ввиду своей безопасности гораздо чаще используется покупателями.

Материалы и инструменты

Для лучшей фиксации и надежности, водяной и электрический теплый пол заливается бетонной стяжкой. Чтобы обеспечить теплопроводность материала, рекомендуется добавлять в состав специальные примеси, облегчающие нагрев конструкции из бетона. Помимо прочего, для выполнения работ потребуются такие материалы и инструменты:

• строительный уровень;
• маяки;
• шпатели или правило для выравнивания поверхности;
• перфоратор или бетономешалка для приготовления смеси;
• армирующие элементы;
• рулонная фольга.

Процесс заливки бетона

Начальным этапом заливки бетонного раствора считается установка армирующей сетки и расставление маяков. После этого собирается система теплого пола, которая затем фиксируется бетонной стяжкой. Оптимальная температура воздуха – выше 5 градусов. Тепловой элемент отопительного оборудования должен постоянно находиться под давлением (в противном случае бетонная конструкция может раскрошиться).

Вводить помещение в эксплуатацию можно не ранее чем через 28 дней. Именно за этот срок бетон набирает свои показатели прочности и износостойкости. В некоторых случаях в состав раствора может добавляться специальное вещество, ускоряющее высыхание, благодаря чему эксплуатировать комнату можно уже через 10 дней. Температуру следует поднимать постепенно до тех пор, пока не будут достигнуты необходимые рабочие характеристики.

После засыхания стяжки пола можно приступать к отделочным работам. Для облицовки следует отдавать предпочтение ламинату или линолеуму, так как кафельное покрытие отличается низким уровнем теплопроводности, негативно влияя на функциональность системы теплого пола.

Теплый пол под ламинат на бетонный пол или деревянный, советы

Наряду вместе с деревянным покрытием, современные строители используют ламинат. Благодаря современным технологиям производства, сегодня виниловый материал популярен. В отличие от паркета и шлифованных досок, он не требует особенного ухода. Такие полы легко монтируются, а главное быстрее чем деревянное покрытие. Но главное достоинство данного материала, это его теплостойкость и теплопроводность, благодаря им виниловый материал для теплого пола подойдет лучше всего. Он способен пропускать всю тепловую энергию от нагревательного прибора к вам в помещение без особых потерь. Теплые полы способны обогревать дом, даже сквозь плитку и деревянный пол. Систему можно установить на балконе или в ванной под плитку. Специалисты рекомендуют на балконе монтировать теплые полы именно под виниловый материал, чтобы можно было получить высокую эффективность. Рассмотрим, какой теплый пол подходит для укладки покрытия из ламината и какой ламинат для теплого пола лучше всего подойдет в доме, где требуется обогрев. А так же разберемся, под какие материалы укладывать плёночный тёплый пол под ламинат в вашем доме как отопление помещения.

Разновидности теплых полов

Современные технологии полов обеспечат пространство равномерным обогревом. Если ваше помещение плохо обогревается, система качественно будет отапливать полностью всю площадь, так как излучение тепла идет снизу вверх. Теплые полы совместимы со всеми дизайнерскими решениями. Специалисты устанавливают три вида теплых полов под ламинат на выбор:

• водяной тёплый пол под ламинат – обогрев в этой системе осуществляется при помощи трубчатых нагревателей. Его сложно но реально установить на балконе;
• электрические полы осуществляют подогрев помещения благодаря трансформации электроэнергии в тепловую энергию. Их опасно устанавливать на балконе;
• инфракрасные полы преобразуют электричество в электромагнитное излучение, оно согревает всю площадь полов. Мощность системы и теплопроводность покрытия из ламината позволяет устанавливать систему даже на балконе.

Виды теплого пола

Все виды обогреваемых полов под ламинатом имеют свои особенности и достоинства. Какой выбрать и установить в доме – выбор за вами. Маркировка обогревательных систем бывает самая разнообразная – выбор есть всегда, даже если вы их решили установить под плитку.

Теплый пол создает максимальный комфорт для всей семьи

Водяные полы

Один из самых популярных видов обогреваемых полов – водяные. Структура водяных полов состоит из четырех слоев:

• гидроизоляционная мембрана, она отсекает поверхность от плит перекрытия;
• теплоизоляционный слой – он экранирует нагревательный контур водяного пола;
• нагревательный контур состоящий из труб в бетонной стяжке, он и осуществляет подогрев;
• лицевая отделка — в нашем случае ламинат.

Водяной теплый пол

Водяной пол отлично подойдет для установки под плитку. Также некоторые устанавливают его под деревянный пол и на балконе.

Современные водяные полы не зависят от электропитания, но имеют высокую тепловую инерцию. Даже если прекращается нагрев воды внутри системы обогрева полов, она всё равно остается теплой на протяжении долгого времени. Это отопление всегда будет сохранять необходимую температуру. Но есть у водяного пола и недостаток – конструкцию сложно установить, а главное сложно залить бетонной стяжкой. Это связано с тем, что заливать придется пространство толщиной 15 сантиметров.

Схема укладки водяного теплого пола

Среди других недостатков – риск прорыва внутри конструкции трубок, внутри их находится теплая вода. Прорыв может произойти из-за постоянной нагрузки при эксплуатации либо из-за резких перепадов давления внутри трубок. Из-за утечки воды ваш ламинат и соседи снизу значительно пострадают. Несмотря на свои достоинства, водяной теплый пол под ламинат не рекомендуется устанавливать некоторыми специалистами. Он лучше всего подойдет для установки под плитку в одноэтажном доме, выбрать его стоит в этом случае.

Варианты монтажа водяного теплого пола

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Как залить бетон под теплый пол?

Содержание статьи:

Теплый пол – система отопительного оборудования, которая становится все более популярной среди современных потребителей. Такая конструкция позволяет не только обеспечить комфортную температуру воздуха в помещении, но и повысить его эргономичность, нивелируя необходимость установки громоздких радиаторов и батарей. Однако для обеспечения качественного функционирования подобной аппаратуры, следует обустроить подходящее основание, в качестве которого чаще всего выступает бетонная стяжка пола.

Типы систем теплого пола

Прежде чем приступить к заливке бетонной стяжки, следует определить тип устанавливаемой обогревательной системы. На сегодняшний день существуют такие разновидности теплого пола:

• водяной;
• электрический.

Система теплого пола, состоящая из труб с циркулирующей в них водой, работает по принципу обычных батарей. Подобный вариант более экономный, чем электрическая разновидность, однако подходит только для установки в частных домах. Недостатком таких аналогов считается невозможность регуляции температуры и повышенный риск протечек.

Электрический теплый пол – система из специальных нагревательных проводов или сетки. Отличается эргономичностью, практичностью и универсальностью установки. Ввиду своей безопасности гораздо чаще используется покупателями.

Материалы и инструменты

Для лучшей фиксации и надежности, водяной и электрический теплый пол заливается бетонной стяжкой. Чтобы обеспечить теплопроводность материала, рекомендуется добавлять в состав специальные примеси, облегчающие нагрев конструкции из бетона. Помимо прочего, для выполнения работ потребуются такие материалы и инструменты:

• строительный уровень;
• маяки;
• шпатели или правило для выравнивания поверхности;
• перфоратор или бетономешалка для приготовления смеси;
• армирующие элементы;
• рулонная фольга.

Процесс заливки бетона

Начальным этапом заливки бетонного раствора считается установка армирующей сетки и расставление маяков. После этого собирается система теплого пола, которая затем фиксируется бетонной стяжкой. Оптимальная температура воздуха – выше 5 градусов. Тепловой элемент отопительного оборудования должен постоянно находиться под давлением (в противном случае бетонная конструкция может раскрошиться).

Вводить помещение в эксплуатацию можно не ранее чем через 28 дней. Именно за этот срок бетон набирает свои показатели прочности и износостойкости. В некоторых случаях в состав раствора может добавляться специальное вещество, ускоряющее высыхание, благодаря чему эксплуатировать комнату можно уже через 10 дней. Температуру следует поднимать постепенно до тех пор, пока не будут достигнуты необходимые рабочие характеристики.

После засыхания стяжки пола можно приступать к отделочным работам. Для облицовки следует отдавать предпочтение ламинату или линолеуму, так как кафельное покрытие отличается низким уровнем теплопроводности, негативно влияя на функциональность системы теплого пола.

Теплый пол под ламинат на бетонный пол или деревянный, советы

Наряду вместе с деревянным покрытием, современные строители используют ламинат. Благодаря современным технологиям производства, сегодня виниловый материал популярен. В отличие от паркета и шлифованных досок, он не требует особенного ухода. Такие полы легко монтируются, а главное быстрее чем деревянное покрытие. Но главное достоинство данного материала, это его теплостойкость и теплопроводность, благодаря им виниловый материал для теплого пола подойдет лучше всего. Он способен пропускать всю тепловую энергию от нагревательного прибора к вам в помещение без особых потерь. Теплые полы способны обогревать дом, даже сквозь плитку и деревянный пол. Систему можно установить на балконе или в ванной под плитку. Специалисты рекомендуют на балконе монтировать теплые полы именно под виниловый материал, чтобы можно было получить высокую эффективность. Рассмотрим, какой теплый пол подходит для укладки покрытия из ламината и какой ламинат для теплого пола лучше всего подойдет в доме, где требуется обогрев. А так же разберемся, под какие материалы укладывать плёночный тёплый пол под ламинат в вашем доме как отопление помещения.

Разновидности теплых полов

Современные технологии полов обеспечат пространство равномерным обогревом. Если ваше помещение плохо обогревается, система качественно будет отапливать полностью всю площадь, так как излучение тепла идет снизу вверх. Теплые полы совместимы со всеми дизайнерскими решениями. Специалисты устанавливают три вида теплых полов под ламинат на выбор:

• водяной тёплый пол под ламинат – обогрев в этой системе осуществляется при помощи трубчатых нагревателей. Его сложно но реально установить на балконе;
• электрические полы осуществляют подогрев помещения благодаря трансформации электроэнергии в тепловую энергию. Их опасно устанавливать на балконе;
• инфракрасные полы преобразуют электричество в электромагнитное излучение, оно согревает всю площадь полов. Мощность системы и теплопроводность покрытия из ламината позволяет устанавливать систему даже на балконе.

Виды теплого пола

Все виды обогреваемых полов под ламинатом имеют свои особенности и достоинства. Какой выбрать и установить в доме – выбор за вами. Маркировка обогревательных систем бывает самая разнообразная – выбор есть всегда, даже если вы их решили установить под плитку.

Теплый пол создает максимальный комфорт для всей семьи

Водяные полы

Один из самых популярных видов обогреваемых полов – водяные. Структура водяных полов состоит из четырех слоев:

• гидроизоляционная мембрана, она отсекает поверхность от плит перекрытия;
• теплоизоляционный слой – он экранирует нагревательный контур водяного пола;
• нагревательный контур состоящий из труб в бетонной стяжке, он и осуществляет подогрев;
• лицевая отделка — в нашем случае ламинат.

Водяной теплый пол

Водяной пол отлично подойдет для установки под плитку. Также некоторые устанавливают его под деревянный пол и на балконе.

Современные водяные полы не зависят от электропитания, но имеют высокую тепловую инерцию. Даже если прекращается нагрев воды внутри системы обогрева полов, она всё равно остается теплой на протяжении долгого времени. Это отопление всегда будет сохранять необходимую температуру. Но есть у водяного пола и недостаток – конструкцию сложно установить, а главное сложно залить бетонной стяжкой. Это связано с тем, что заливать придется пространство толщиной 15 сантиметров.

Схема укладки водяного теплого пола

Среди других недостатков – риск прорыва внутри конструкции трубок, внутри их находится теплая вода. Прорыв может произойти из-за постоянной нагрузки при эксплуатации либо из-за резких перепадов давления внутри трубок. Из-за утечки воды ваш ламинат и соседи снизу значительно пострадают. Несмотря на свои достоинства, водяной теплый пол под ламинат не рекомендуется устанавливать некоторыми специалистами. Он лучше всего подойдет для установки под плитку в одноэтажном доме, выбрать его стоит в этом случае.

Варианты монтажа водяного теплого пола

Кабельные системы теплых полов

Кабельный теплый пол – это пленочная конструкция с инфракрасным обогревателем, подходящая для квартир и даже может быть установлена на балконе. Состоит такая конструкция из трех слоев:

• экранирующая теплоизоляция. Этот слой препятствует оттоку тепла внутрь перекрытия;
• нагревательный слой – кабель, либо мат, залитый слоем стяжки. Он и осуществляет подогрев пола;
• лицевая отделка – в данном случае это виниловый материал.

Нагревательные матыКабельный теплый пол — вариант полноценной отопительной системы

Главный плюс кабельных полов, это то что они собираются быстро – всего лишь за несколько часов. Именно кабельный вид обогреваемых полов можно настраивать на точную работу. Можно будет настроить всю работу поминутно и с точностью до градуса. Еще один плюс кабельных полов, это необходимая неглубокая стяжка, это позволит быстро и с легкостью провести все работы по заливу бетоном. Но у этого вида обогреваемых полов есть один огромный недостаток – дороговизна используемой энергии. В отличие от водяных полов, инфракрасные конструкции обогрева используют электричество как основную энергию для осуществления обогрева. Затраты на обогрев помещения будут большие. Повредиться система может из-за перегрева кабеля. Если водяной пол под ламинат не рекомендуют укладывать из-за угрозы затопления соседей, кабельные полы могут замкнуться, но в основном их не устанавливают из-за дороговизны эксплуатации. Мощность и обогрев у кабельной конструкции высоки, её можно уложить даже в холодном помещении.

Этапы монтажа электрического пола

Инфракрасная конструкция теплых полов

Самый лучший вид теплых полов, это пленочный с инфракрасным обогревателем. Как и кабельные полы он состоит из трех слоев:

• пенофоловый или пеноизоловый экран – состоит из фольги с полимерным напылением;
• пленка генератор, излучающий тепло;
• лицевая отделка – укладываются прямо на пленку генератор.

Что нужно для монтажа инфракрасного теплого полаСхема устройства инфракрасного теплого пола

Все три слоя образуют инфракрасный теплый пол под ламинат, толщиной всего лишь 1 сантиметр. Коэффициент полезного действия у этого пола – 96 процентов. Так как стяжки нет, тепловая энергия генератора проходит моментально сквозь отделку и пробивается в помещение практически полностью. Еще одно большое достоинство инфракрасного пола – малое потребление электроэнергии, какая бы температура ни была установлена, обогрев будет качественный, какой бы пол ни был – виниловый или деревянный. Но есть и недостатки у такой тепловой конструкции – она может легко повредиться из-за больших нагрузок при эксплуатации. С ламинатом инфракрасная конструкция обогрева полов сочетается идеально. Если вы решили утеплить свое помещение, или установить систему на балконе, инфракрасный пол под ламинат подойдет в этих целях. Связанно это с тем что ламинат имеет отличную теплопроводность.

Инфракрасный теплый пол под ламинат

Если вы беспокоитесь за здоровье своего ребенка, то избежать вредные испарения вам поможет именно инфракрасный электрический пол, а не какие-то другие виды систем отопления.

Устройство пола

Какую систему обогрева делать именно вам

Какие обогреваемые полы следует выбрать в вашем случае, если вы решили укладывать виниловый, нужно разбираться индивидуально. Но если принимать во внимание эстетические и технические критерии, наиболее эффективным и качественным для обогрева помещений считается пленочный пол. Конечно же роль в выборе тут играет пространство, которое сэкономит этот вид полов. Инфракрасный пол поможет сэкономить большой объем электричества. Еще одно достоинство – быстрый и простой монтаж конструкции. Инфракрасные полы нагревают поверхность ламината до 26 градусов по Цельсию – этого более чем достаточно для вашего дома.

Электрические полы тоже неплохи, но они требуют большого количества электроэнергии для обогрева. Водяные теплые полы хороши для плитки, с ламинатом такой вид обогрева полов сочетается ужасно. Электронные полы и водяные полы подогревают поверхность до 27 градусов по Цельсию и выше – это может спровоцировать выброс вредных веществ в воздух, виниловый ламинат может их испарять при высоких температурах. Делать такие полы в детской комнате не следует – их мощность слишком высока и может делать воздух опасным для ребенка. Пленочный теплый пол под ламинат и является инфракрасным – он подойдет отлично для укладки на отопление полов.

Как приобрести правильный ламинат

После того как вы определились, какая обогревательная система будет установлена, можно приступать к выбору материалов. Вам подойдет инфракрасный тёплый пол под ламинат, другие разновидности обогревателей не такие универсальные. У современных видов ламината очень много достоинств – во первых он идеально подходит под электрический обогреватель в системе обогрева полов, во вторых он поможет вам сэкономить пространство вашего дома, в третьих он защитит электрическую схему от попадания на неё влаги. Конечно нужно понимать, что выбранное покрытие из ламината может не подойти для качественного обогрева, особенно если у вас уложен бетонный пол или на плитку, поэтому приобретая материал обратите внимание на технические характеристики. Делать это следует внимательно:

• в сопроводительной документации обычно указывается четко, о том что данный тип ламинатного покрытия подходит именно для укладки сверху теплых полов которые укладываются на бетонный пол;
• должна стоять метка о том, что данный материал полностью экологичен и не имеет в своем составе формадельгид. Данное химическое вещество очень токсично для организма и способно испаряться. Зачастую в документацию у крупных производителей входит сопроводительный гигиенический сертификат;
• уровень теплового сопротивления должен быть не выше 0,15 кв м/КВт, его можно также укладывать и на бетонный пол в доме;
• разрешенный уровень термического сопротивления в пределах 0,5-0,10 кв м/КВт, использовать можно только такой материал;
• обычно на упаковке указывается, сверху каких видов теплых полов его возможно уложить.

После того как материал выбран, должна быть выбрана подложка под ламинат для теплого пола. Главное понимать, что виниловый ламинат требует для себя пористую подложку, которая будет проводить тепло и не препятствовать циркуляции теплых потоков воздуха. После покупки всего необходимого можно устанавливать инфракрасный тёплый пол под ламинат или другой вид обогревательных систем.

Процесс укладки ламината

Видео

Установка трубок Pex для теплого пола из бетонных плит

Установка трубок Pex для теплых полов из бетонных плит — один из самых простых способов установить лучистое тепло . При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это сработает, несмотря ни на что.Чтобы убедиться, что вы выполняете работу правильно, прочтите это руководство.

При покупке трубки в Radiantec, мы предоставим вам индивидуальную компоновку трубки . Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным. Поскольку бетон является достойным проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении трубок. Вам следует попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная.В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в шкафах разнесите ее дальше друг от друга.

Общие практические правила для систем теплого пола с бетонными плитами

Эти рекомендации носят общий характер. Как и в случае с любым строительным проектом, обязательно сверьтесь с официальным кодом перед началом работы.

1. Поверх утрамбованной земли или песка установить пароизоляцию.
2. Уложите не менее 2 дюймов жесткого пенопласта.Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
3. Установите проволочную сетку или арматуру для бетонной плиты.
4. Присоедините трубку к проволочной сетке или арматуре с помощью пластиковых стяжек. Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
5. Подсоедините трубопровод к коллектору плиты Radiantec и проведите испытание под давлением.

Обязательно ознакомьтесь с нашим Руководством по проектированию и строительству и звоните нам по любым вопросам. Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

ошибок теплого пола | Эффективное планирование, которого следует избегать

Хотя преимущества полов с подогревом легко реализовать, правильная установка системы UFH не менее важна. Неправильная установка может снизить производительность системы, что в конечном итоге приведет к уменьшению стоимости инвестиций.

Понимая, где вероятны ошибки, установщики могут разработать стратегии, ограничивающие вероятность ошибки. Это гарантирует, что работа будет завершена в соответствии с требуемыми стандартами с первого раза, потому что, как говорится, профилактика лучше лечения!

Распространенные ошибки, которые приводят к неэффективной системе теплого пола

Сегодня мы расскажем о некоторых типичных ошибках, которые могут привести к неэффективной работе системы UFH, и о том, как установщики могут их избежать.

Ошибка первая: Подготовка (или отсутствие…)

Не подготовившись, вы готовитесь к сбою (хорошо, остановимся на клише, вы поняли!). Обеспечение правильного уровня планирования позволяет установщикам предвидеть любые проблемы до того, как они возникнут. В теории это звучит очень просто, но установщики иногда могут не понять точные требования к проекту на этапе планирования. Некоторые установщики могут не учитывать конструкцию пола при расчете стоимости работы только для того, чтобы понять, что они добавили ненужных сложностей и затрат.

Speedfit предлагает ряд методов крепления для всех типов конструкции полов, таких как стяжка и подвесные деревянные балки и многие другие. Эффективное общение между менеджером проекта, архитектором и установщиком имеет решающее значение на этапе планирования, чтобы выбрать лучший метод установки, который приведет к рентабельной и энергоэффективной установке.

Ошибка вторая: серьезный недосмотр

Не все строители знают, как следует устанавливать UFH, и могут неправильно установить изоляцию под бетонной плитой.Монтажники обязаны помочь строителям понять передовой метод установки теплого пола, а именно, что изоляция должна быть установлена ​​поверх бетонной плиты, а системы UFH должны быть установлены поверх изоляции.

Ни при каких обстоятельствах изоляция не должна располагаться исключительно под бетонной плитой, когда планируется пол с подогревом. Если строитель уже установил изоляцию под бетонную плиту, лучшим решением будет использовать метод крепления «Overfit».В системе Overfit используется изоляционная плита с канавками, на которой размещается труба, а сверху можно уложить деревянный пол или цементную плиту.

Ошибка третья: Включение различных конструкций пола в систему UFH

Эта проблема, скорее всего, возникнет при реконструкции или модернизации. Например, существующее помещение было расширено; в исходной зоне могут быть традиционные деревянные полы и балки перекрытий, тогда как в пристройке может быть современный ровный пол.

Для традиционного деревянного системного пола с балками обычно требуются распределительные пластины или система Underfit, тогда как для бесшовного пола требуется система Staple или Cliprail. Для разных систем UFH обычно требуются разные рабочие температуры воды, но благодаря гибкости термостатов Aura и включению датчика уровня пола можно найти баланс между двумя системами.

В таких сценариях лучше всего использовать зонд в качестве датчика верхнего предела, который предотвратит чрезмерное нагревание засыпанной поверхности пола, в то время как датчик воздуха внутри термостата будет продолжать регулировать температуру в комнате.

В качестве альтернативы вы можете выполнить стяжку между балками или установить систему Overfit по всей площади пола. Хотя это означает, что уровень пола немного приподнят.

Планирование — самый важный этап любого проекта теплого пола, поэтому мы советуем монтажникам тщательно выбирать лучшее решение для своего проекта.

Связаться с Джоном Гестом

Если вам нужен экспертный совет по вашему проекту UFH, свяжитесь с нашей командой поддержки Speedfit прямо сейчас.

См. Также…

Распространенные ошибки теплого пола и как их избежать — при вводе в эксплуатацию

Типичные ошибки теплого пола и как их избежать — во время установки

3 Основные особенности трубопровода при установке системы теплого пола

Почему коллекторы, в которых используется технология Speedfit, являются наиболее надежными и эффективными

Автор: JG Marketing

Все, что вам нужно знать о стяжке полов и теплых полах

Полы с подогревом никогда не были так популярны, они стали роскошным дополнением к комнатам, для которых обычно требуется кафельный пол, например, к ванным комнатам и кухням.Более того, он хорошо совместим с системами конденсационных котлов, обеспечивая большую энергоэффективность при надлежащей теплоизоляции.

Однако люди не принимают во внимание стяжку, которую необходимо укладывать на теплый пол, и то, как они взаимодействуют друг с другом. Стяжка — это слово, используемое для описания тонкого верхнего слоя смеси песка и цемента, налитого поверх конструкционного бетона или изоляции.

Стяжка и нагревательные элементы часто укладываются отдельно и могут вызвать проблемы в дальнейшем.Чтобы помочь вам спланировать проект теплого пола и ускорить его освоение, мы составили краткое руководство по основным вещам, которые вам следует знать о стяжке пола и теплых полах.

Слои теплого пола

Нельзя просто укладывать отопление и засыпать его бетоном. Сначала нужно подумать о слоях. Обычно в процессе есть четыре ключевых слоя, которые помогут сделать ваш обогрев эффективным и долговечным.

Черный пол — Черный пол — это секция в самом низу, обычно представляющая собой простую бетонную или плиточную основу.

Изоляция — Чтобы обеспечить максимальное тепло в вашей комнате, на черный пол кладется изоляционная плита, которая помогает отводить тепло вверх в комнату, а не отводить его через основание.

Трубопровод отопления — Трубопровод отопления является следующим слоем, он может быть установлен на рельсе или просто закреплен.

Стяжка — Это слой, который будет проходить поверх нагревательных элементов, создавая гладкую ровную поверхность, на которую можно укладывать напольный материал по вашему выбору.

Отопление и охлаждение: освободите место для расширения

Всякий раз, когда вы имеете дело с обогревом или охлаждением, обязательно должно быть некоторое расширение и сжатие. По этой причине важно, чтобы на вашей стяжке были компенсационные швы и периметры, соответствующие размеру и форме помещения.

Деформационные швы имеются между стяжкой в ​​местах, позволяющих стяжке немного двигаться при нагревании. Пена по периметру должна располагаться на уровне нагревательного элемента, чтобы не повредить периметр помещения.

Отделка и нагрузка теплых полов

Большинство людей будут думать об отделке напольного покрытия, ожидая установки теплого пола, и хотя отделка должна быть ровной, гладкой и ровной, существует более серьезная проблема, которую следует учитывать: нагрузка.

Основная функция пола — удерживать ожидаемую нагрузку. Независимо от того, означает ли это возможность просто выдержать вес наполненной ванны в доме или вес оборудования в коммерческих условиях, следует должным образом учитывать характеристики стяжки и толщину, чтобы избежать повреждений под давлением.

Почему стоит рассмотреть оба варианта?

Существует соблазн просто рассматривать пол с подогревом или стяжку, думая о каждом как о отдельном компоненте, но правда в том, что если вы торопитесь с планами и процессом, вы рискуете внести изменения и снова завершить работу в дальнейшем. линия. Трещины в стяжке и отказ отопления часто объясняются слоями стяжки, но проблемы возникают из-за неосторожного планирования и недостаточной дальновидности, когда дело доходит до комбинации того и другого.

EasyMix Concrete предлагает услуги по укладке стяжек и бетонных полов высочайшего качества. Просто свяжитесь с нашей командой профессионалов сегодня, чтобы узнать, как нашу стяжку можно использовать в сочетании с полом с подогревом.

полированный бетонный пол с подогревом

Неудивительно, что популярность полированного бетона для жилых полов выросла в связи с развитием технологий внутрипольного отопления.

В обычных системах подогрева пола для обогрева пола используются элементы электрического сопротивления (электрические системы) или жидкость, текущая по трубам (гидравлические системы).Оба типа могут быть установлены как первичные системы отопления или как локальные системы теплого пола для теплового комфорта. Полированный бетон можно интегрировать как с системами водяного, так и с электрическими системами отопления.

Обладая более чем 20-летним опытом работы с SD Concrete в качестве проектировщика и монтажника полов, я участвовал в установке более 300 жилых бетонных полов. Я видел много способов установки, некоторые из которых дают лучшие результаты, чем другие.

Гидравлические системы и сложные системы отопления, которые с ними работают, обычно устанавливаются в новостройках.Как правило, они не подходят для ремонта.

перекачка бетона SCC через гидронную систему

Ремонт кухонь и ванных комнат, как правило, заключается в обновлении и обновлении, они обычно не включают капитальный ремонт системы отопления. Вот почему системы электрического отопления были так популярны среди подрядчиков по ремонту и домовладельцев в последние десять лет.
У каждой системы большая разница в общей толщине пола. Обычно в гидронных системах используется обычный бетон средней толщиной 1 мм.5–6 дюймов, в то время как в электрических системах используются самовыравнивающиеся бетонные смеси, а общая толщина (включая нагрев) составляет 3/4–1 дюйм.
Не существует универсального решения. При выборе системы полов с подогревом из бетона необходимо учитывать: изоляцию и характеристики, энергоэффективность, вес материалов и общие затраты как на отделку пола, так и на систему отопления.

Гидравлическое отопление идеально подходит для домовладельцев, которые не любят принудительное воздушное отопление и хотят поддерживать в своем доме постоянную комфортную температуру.Гидравлические системы могут использовать единый источник или комбинацию источников энергии, чтобы помочь управлять затратами на электроэнергию. В эти системы могут быть интегрированы тепловые насосы или солнечные батареи, что поможет снизить затраты на электроэнергию. Без учета стоимости бетона (который необходим для системы обогрева полов), полированный бетон обычно составляет от 5 до 10 долларов за квадратный метр.

Процесс с плитой на сплав

гидронагревательные слои

• уровень

• Пароизоляция 6 мил

• 2 ”пена xps

• арматура / сетка

• трубка pex

• заливка бетона — 1.5–6 дюймов

Гидравлические преимущества

стандартный серый полированный бетон

• экономически выгодно для новостроек, когда он интегрируется в систему отопления на этапах планирования.
• Если при строительстве будет использоваться бетонная плита, бетон уже заложен в бюджет.
• дополнительная тепловая масса бетонной плиты способствует повышению энергоэффективности.
• улучшает качество воздуха по сравнению с принудительным воздухом.
• SCC (самоуплотняющиеся смеси) можно использовать там, где размещение / доступ затруднено.

гидроника недостатки

• Первоначальные затраты на систему могут быть значительными.
• не подходит для небольших ремонтов.
• использовать его для периодического нагрева неэффективно. Система предназначена для работы при постоянной температуре.

При первом включении

• требуется до 7 часов на разогрев.

Эстетика полированного бетона для гидронных систем

Обычный бетон обычно заливается толщиной 4-6 дюймов для гидравлических систем.Бетон можно заливать монолитным слоем или двумя отдельными плитами, одна для герметизации системы отопления, а другая в качестве готового пола. Оба метода имеют свои преимущества и недостатки, рассмотрение процесса строительства и графика, вероятно, определит лучший процесс для вашего проекта.

Интегральный цвет

1/2 белый 1/2 серый портландцемент с терраццо

В качестве цвета цементной основы можно использовать портландобетон белого или серого цвета. Белый портландцемент продается только в мешках на северо-западе Тихого океана и может удвоить или утроить стоимость готового продукта.Диоксид титана также можно использовать для осветления бетона, это тоже довольно дорого. Окрашивать бетон в более темный или теплый оттенок довольно просто, Davis Colours или Interstar имеют отличные цветовые палитры и недорогие продукты.

Посев плиты

стекло литье в трубу самовыравнивающееся

Свежеуложенный бетон можно засеять стеклом, камнями, стальными наполнителями или почти любым твердым материалом. Затем посеянные материалы всплывают на поверхность и раскрываются в процессе шлифовки и полировки.

см. Здесь варианты цвета стекла

Актуальные цвета

Актуальное окрашивание можно проводить после отверждения плиты и в процессе полировки. Эти красители проникают в поры бетона и дополнительно защищаются уплотнителями. Этот процесс не проходит со временем.

http://www.ameripolish.com

Если вы хотите отапливать небольшое зонированное пространство, например, спальню или ванную комнату, электрический теплый пол может стать отличным выбором. Эти полы с подогревом питаются от электрических кабелей или матов из электропроводящего пластика, встроенных в пол.Электрические маты или кабели хорошо сочетаются с домами, в которых используется принудительное воздушное отопление. При переходе на фанерный черновой пол мембраны необходимы для предотвращения образования трещин в полированном бетонном покрытии.

nuheat.com

мембрана schludre ditra

Имеется очень мало информации о бетонных покрытиях и системах электрического отопления. Такие поисковые запросы, как: покрытий из бетона с подогревом, самовыравнивающиеся полы с подогревом, встраивание электрического отопления в полированные бетонные покрытия и тонкие бетонные полы с подогревом, на сегодняшний день дают практически бесполезную информацию (в настоящее время февраль 2017 г.).

Обращения к крупным производителям: Mapei, Rapid Set и Ardex не дали никакой полезной информации. Использование самовыравнивающегося бетона для покрытия нагревательных кабелей — далеко не новая концепция, использование его в качестве полированного полированного бетонного пола с системами электрического матирования — это то, о чем не хватает информации. На сегодняшний день Stone Design выполнила 8 проектов различных типов и размеров, которые объединяют системы электрического отопления и полированные бетонные покрытия. На сегодняшний день это одни из самых потрясающих и почти идеальных полов.

затраты — 10–16 долларов за кв. Фут

преимущества электрического отопления

• может проходить по фанерным черновым полам. отлично подходит для ремонта.

  кабелей nuheat, готовых к покрытию

• небольших площадей (100 кв / фут +) можно сделать достаточно эффективно.
• головное помещение — максимальная общая толщина 3/4 ″ со встроенной системой отопления.
• Нет особых требований к нагрузке на конструкцию.
• эстетика минимализма.
• быстрый оборот — полировка за 12-24 часа.
• простые методы установки позволяют снизить затраты.

Недостатки электрического отопления

• не такой энергоэффективный, как гидронные системы.

Самовыравнивающиеся изделия

• стоят дорого. при герметизации нагревательных кабелей требуется заливка большей толщины.

Для подготовки пола

• под деревянную основу требуется эпоксидная смола и / или мембрана, предотвращающая растрескивание.

эстетические варианты с электрическими системами

Полированные бетонные полы с подогревом эстетично сочетаются с большинством натуральных материалов.Основные ингредиенты (цемент, песок и заполнитель) встречаются в природе и хорошо себя чувствуют в окружении схожих материалов. Это означает, что современные дома и их упрощенный минималистский дизайн часто дополняются полированным бетоном. Большинство инженерных самовыравнивающихся бетонных изделий содержат очень мало заполнителя, поэтому дальнейшее измельчение в плиту не означает более крупного заполнителя. Полированные наливные полы обычно более однородные и однородные по сравнению с обычным бетоном. Эстетичный кремовый финиш, без перегруженного песка и щебня, гораздо проще добиться с помощью самовыравнивающихся продуктов.Многие клиенты спрашивают о полах белого или кремового цвета, добиться такой эстетики вполне возможно с помощью бетонных покрытий.

Полированный бетон — это естественное сочетание дизайна и функциональности. В напольном отоплении требуется герметизация нагревательных элементов, почему бы не использовать это в качестве готовой поверхности и не добавлять больше материалов в основу?

Руководство по обогреву полов из полированного бетона

Использование полировки бетона над системами водяного отопления несколько отличается от более традиционных вариантов напольных покрытий, таких как деревянный пол, плитка на песчано-цементной стяжке или ангидритная жидкая стяжка с закрытыми трубами отопления.

Во-первых, вы должны учесть дополнительную толщину бетонного пола по сравнению с обычной стяжкой пола. Если цементная стяжка обычно имеет толщину от 50 до 75 мм, бетонная основа всегда должна иметь толщину не менее 100 мм при использовании над системами теплого пола.

Эта дополнительная толщина напольного покрытия помогает огромной массе пола выдерживать процесс нагрева. Несмотря на то, что расширение и сжатие плиты незначительно при измерении, это определенно фактор, который необходимо учитывать, а дополнительная толщина и масса имеют большое значение для уменьшения потенциального растрескивания.

Вокруг пола следует использовать шов по периметру из сжимаемой (обычно синей) ленты из пенопласта, в отличие от изоляционных панелей из пенополистирола. Изоляционные плиты Celotex и Kingspan предназначены для уменьшения тепловых мостиков; не для создания зазора, так как они недостаточно гибкие, чтобы допускать любое боковое расширение бетонной конструкции.

Бетон любит спокойно сидеть в отсеках квадратной или прямоугольной формы, обычно размером 6 х 6 м. Как только вы измените площадь, сделав пролет L-образной формы или уменьшив ширину, пройдя через дверной проем, всегда будет больший риск растрескивания бетона.Суставы, вызывающие трещины, помогут контролировать это.

Поэтому не забудьте сформировать швы, вызывающие образование трещин, с рельсами для стяжки или использовать алмазный диск для распиловки швов в местах соединения, где бетон, естественно, будет трескаться; дверные проемы, изменение направления, колонны / стойки и т. д.

Когда мы упоминаем прорезание стыка в полу, мы рекомендуем, чтобы разрез проходил не менее 30% по толщине всего бетона, если не 50%. Мы полностью согласны с тем, что это звучит как очень пугающая перспектива, учитывая, что все трубы с подогревом пола проложены где-то под поверхностью, и вы не знаете, где именно.

Почему мы делаем стыки в полу? По сути, вы пытаетесь убедить плиту потрескаться по этим красивым новым прямым линиям, которые можно спрятать под гибким герметиком соответствующего цвета, а не по диагонали на недавно уложенном и отполированном полу.

Как мы всегда советуем нашим клиентам, все бетонные полы для полировки должны устанавливаться специалистами по бетону, чтобы обеспечить пригодность пола для дальнейших шлифовальных и полировальных работ после установки полов с подогревом.Профессиональные монтажники по бетону поймут, какие материалы требуются и как их изделие следует укладывать поверх излучающих труб для обогрева пола.

Наряду с подрядчиками по бетону вам также следует нанять высококвалифицированных и опытных инженеров-теплотехников, чтобы убедиться в отсутствии утечек в трубопроводе, поскольку устранение этих утечек в бетонном основании будет затруднено.

Эти же инженеры-теплотехники также должны предоставить вам сертификат или письменное доказательство того, что установленная система отопления не превышает температуру поверхности 27-29 градусов Цельсия, которая будет зависеть от тепла питающей воды и расстояния между трубами.

В зависимости от используемой системы отопления, температура регулируется либо с помощью смесительного клапана, либо с помощью клапана потока, чтобы снизить температуру воды примерно с 80 ° C (слишком горячая для труб теплого пола) до 50 ° C.

В результате привлечения профессионалов для укладки пола будет увеличиваться стоимость полированного бетонного пола на квадратный метр или квадратный фут, но мы считаем, что это небольшое увеличение стоимости более чем того стоит. бетонный пол, который вам действительно понравится и с которым вам будет приятно жить.Намного лучше сделать это, чем довольствоваться менее премиальным вариантом напольного покрытия, например керамической плиткой.

Для дополнительной тепловой эффективности вашей системы водяного теплого пола вам также следует увеличить количество изоляции, которую вы используете под трубами, чтобы удерживать как можно больше тепла от заполнителей и песка, насколько это физически возможно. Когда бетонный пол нагреется, он будет очень хорошо сохранять тепло из-за огромного количества тепловой массы, присущей бетонному полу. Дополнительная изоляция сокращает количество ненужных циклов нагрева.

Убедитесь, что изоляционные плиты уложены на спрессованный слой песка, чтобы панели не двигались и не выровнялись по обычно менее плоской бетонной плите, установленной на площадке. Гидроизоляционная мембрана необходима поверх изоляционных плит, облицованных алюминиевой фольгой, чтобы предотвратить реакцию между щелочной бетонной смесью и фольгой. Если этого не сделать, в вашей установке будет гораздо больше пузырьков воздуха. Прикрепите мембрану к стене, чтобы предотвратить смещение во время укладки бетона.

Теплый пол: рекомендации по выбору новой системы

Можно подумать, что пол с подогревом — это что-то вроде роскоши — просто предложить теплый пол под ногами. Однако это гораздо практичнее. Это эффективный метод обогрева помещений, который устраняет точки холода и является более энергоэффективным.

Установка полов с подогревом (UFH) — большая работа, но одно из преимуществ ее выбора при самостоятельной постройке или пристройке состоит в том, что вы можете учесть ее в своей сборке, что делает работу намного проще и менее разрушительной, чем попытки переоборудовать его в существующую собственность.

Наше руководство по напольному отоплению для начинающих посвящено мокрому UFH, который использует систему центрального отопления вашего дома, и подробно рассматривает плюсы и минусы этих систем, способы их установки и то, что вам нужно учитывать при построении. и, что очень важно, сколько вы можете рассчитывать заплатить.

Что такое «теплые полы»?

Под полом с подогревом подразумевается установка системы (из труб или проводов) в пол. Пол, по сути, становится всем радиатором отопления, обогревающим помещение.

Он обогревает комнату с нуля и предлагает повышенный уровень комфорта, а также меньшую нагрузку на ваш котел, чем традиционная радиаторная система. Это связано с тем, что полы с подогревом имеют более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.

Полы с подогревом действительно хорошо работают с возобновляемыми технологиями, такими как тепловые насосы, которые имеют низкий расход.

На этом плане расположения полов с подогревом от Nu Heat показаны различные зоны, распределенные на уровне первого этажа. (Изображение предоставлено Nu Heat)

Какой тип теплого пола лучше всего?

Существует два основных типа полов с подогревом:

В общих чертах, система влажных полов состоит из труб, заполненных теплой водой и питаемых от бойлера или теплового насоса, скрытых в полу и обычно встроенных в стяжку пола. .

Это лучший тип теплых полов для тех, кто строит с нуля и / или планирует систему для всего дома.

Электрический теплый пол зачастую дешевле и проще в установке, чем влажный теплый пол.Однако эксплуатационные расходы могут быть в три раза выше.

(Изображение предоставлено: JK Floorheating)

Часто рекомендуется установить электрические полы с подогревом в небольшом отдельном помещении, таком как ванная или ванная комната, где может быть трудно установить влажный пол с подогревом.

Одно из наиболее распространенных и наихудших применений электрических полов с подогревом — это зимний сад. Обычно эти помещения нуждаются в большом количестве тепла и используются в течение относительно долгого времени в течение дня (по сравнению с ванной).

Тогда эксплуатационные расходы становятся ключевой проблемой, и дополнительные проблемы и расходы, связанные с влажной системой, вполне окупаются.

Если вы выбираете систему теплого пола для всего дома, в каждую комнату будут выходить отдельные трубы. Это позволяет вам контролировать, когда и как долго эти комнаты или «зоны» будут отапливаться, избавляя вас от необходимости обогревать незанятые помещения.

Каковы преимущества теплых полов?

• Уменьшает холодные пятна на больших площадях.
• Работают при более низкой температуре, чем радиаторы, что означает, что UFH более энергоэффективен.
• Совместима со многими типами напольных покрытий.
• Устраняет необходимость в радиаторах, занимающих мало места.
• Безопаснее для детей и лучше для качества воздуха в помещении.

Каковы недостатки теплого пола?

• Установка полов с подогревом дороже, чем сопоставимая радиаторная система — обычно она стоит на 20-50% дороже.
• Время установки может быть больше, особенно с влажным UFH.Даже электрические полы с подогревом могут потребовать работы по самовыравниванию перед установкой.
• При модернизации полов с подогревом необходимо учитывать изменение высоты пола. Это может потребовать дополнительных работ по выкопке пола под ровный профиль.

Могу ли я установить теплый пол в моем существующем доме?

Хотя пол с подогревом лучше всего установить во время строительства, вы можете установить его в существующем доме, но вам нужно будет выбрать вариант с низким профилем.

Низкопрофильные системы обычно имеют трубы меньшего диаметра и работают при более высоких температурах. Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если теплые полы добавляются к существующей радиаторной системе, тогда потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью приложения для телефона) значительно упрощают установку.

( ПОДРОБНЕЕ: Как модернизировать полы с подогревом)

Дорого ли установка теплого пола?

Стоимость полов с подогревом составляет от 20 фунтов стерлингов / м2 до 40 фунтов стерлингов / м2 установленного .Эти цифры будут варьироваться в зависимости от размера собственности, количества отопления, которое необходимо зданию, и от того, новое ли это строительство, реконструкция или переоборудование.

Может ли теплый пол заменить радиаторы?

Потенциально да, но это будет зависеть от собственности, комнаты за комнатой, в зависимости от потерь тепла и от того, превышает ли мощность системы теплого пола этот показатель потерь.

Радиаторы дешевле купить, они хорошо изучены, и есть огромный выбор, когда речь идет о размере, стиле и способах установки, но они менее эффективны и занимают площадь.Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать разницу температур до 4 ° C по всей комнате.

Система «теплый пол» также обеспечивает снижение энергопотребления на 15% по сравнению с радиаторной системой, что трудно игнорировать.

Что дешевле: радиаторы или теплые полы?

Хотя теплые полы имеют более высокие начальные затраты, чем радиаторы, пусть это вас не смущает. Эксплуатационные расходы, как правило, намного ниже для UFH, чем для радиаторов.Стоит также отметить, что системы напольного отопления имеют срок службы более 50 лет, в то время как средний радиатор прослужит всего 8-12 лет, прежде чем станет неэффективным.

Какая толщина стяжки мне нужна для системы теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение. Толщина стяжки, в которую входят теплые влажные трубы, существенно повлияет на использование системы.

Толстая стяжка дает больше времени реакции (время, необходимое для разогрева и охлаждения), тогда как тонкая стяжка будет иметь более быстрое время реакции.

Толщина стяжки, уложенной поверх системы теплого пола, такой как эта из Continal , влияет на ее работу. (Изображение предоставлено: Continal: Международная общественная лицензия Creative Commons Attribution-NoDerivatives 4.0)

• Если трубы размещены в бетонной плите перекрытия (иногда бывает в новых домах), она должна быть толщиной 150 мм и давать время реакции более четырех часов. В этой ситуации лучше всего запустить систему в течение всего дня при более низкой температуре в помещении, скажем, 15 ° C или 16 ° C, чтобы обеспечить фоновый обогрев всего дома.Подогрев, например дровяной печью, является хорошей идеей в занятых помещениях.
• Стандартная песчаная и цементная стяжка обычно имеет толщину от 65 до 75 мм. , а пол с подогревом может занимать до двух часов, чтобы нагреть комнату или остыть. Эта ситуация может хорошо подходить для помещений, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
• С более тонкими стяжками мы можем ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе.Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а их тонкость и легкость означает, что они подходят как для ремонта, так и для новостроек

Что правильно и лучше всего, будет зависеть от конструкции дома, ваших профессиональных привычек и способа предполагается использование системы теплых полов.

( БОЛЬШЕ: Установка подогрева полов)

Поднимет ли теплый пол мой существующий профиль пола?

Полы с подогревом обычно повышают профиль пола.Его величина будет зависеть от ряда факторов, таких как количество изоляции, которое вам нужно добавить, размер трубы, а также необходимость стяжки и отделки пола.

Однако есть некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не будет никакой дополнительной заделки, кроме окончательной отделки пола.

Какие типы полов совместимы с подогревом?

Поговорите со своим дизайнером UFH

Рекомендуется сообщить проектировщику системы теплого пола, какой тип пола вы используете, чтобы можно было правильно определить схему расположения труб.

Существует мнение, что полы с подогревом можно использовать только с плиточным или каменным полом, и хотя это правда, что он хорошо работает с твердыми полами, из этого не следует, что использование других напольных покрытий исключено.

Древесина, например, считается прекрасной, если она представляет собой спроектированную древесину тонкого профиля (12 мм или 15 мм). Конструкционная древесина выдерживает перепады температуры и практически не влияет на тепловую мощность. Никогда не используйте пол из массивной древесины с полом с подогревом, так как он не выдерживает перепадов температуры, может деформироваться и серьезно повредиться.

Ковер в прошлом обычно считался запретным, но Фонд ковров провел некоторое исследование с Ассоциацией производителей систем обогрева полов, показавшее, что ковер и подложка с тепловым сопротивлением менее 2,5 тог не оказывают значительного воздействия. по эффективности. По данным Carpet Foundation, типичный ковер с 80% шерсти и 20% нейлона со стандартной подложкой будет иметь значение вязкости от 1,0 до 2,2.

( БОЛЬШЕ : Типы полов )

На пол с подогревом можно положить коврик, но это повлияет на тепловую мощность.Если вы планируете положить в комнату коврик или мебель, то лучше всего спроектировать трубы так, чтобы они располагались намного ближе друг к другу, примерно на 100 мм, чтобы оставалось достаточно длины для выхода на свободную поверхность.

Система теплого пола

Легко контролировать свой пол с подогревом и зонировать определенные области, как это видно при установке JK Heating. (Изображение предоставлено: JK Heating)

Элементы управления системой теплого пола состоят из двух основных частей:

• Цифровое управление зоной, которое будет использоваться для определения температуры в каждой комнате / зоне
• Коллекторы и клапаны, которыми управляет зона управления

Зональный регулятор будет размещен там, где домовладелец может внести изменения, а коллекторы теплого пола будут размещены в стороне — под лестницей или в шкафу — так, чтобы они не бросались в глаза.

Регулярного обслуживания полов с подогревом не существует, но если что-то пойдет не так, как правило, это будет связано с системами управления отоплением, а не с самой системой.

( БОЛЬШЕ : Коллекторы теплого пола)

Выбор правильного поставщика теплых полов

В конечном итоге эффективность и успех системы теплого пола будет зависеть от качества и дизайна. Выбор поставщика, который предлагает хорошие дизайнерские услуги и последующий уход, очень важен.Часто для этого лучше всего подойдет специализированная компания по производству теплых полов.

Если проект неправильный, то маловероятно, что домовладелец узнает об этом, пока не проживет в доме весь отопительный сезон — к этому времени может быть уже слишком поздно.

Наконец, если вы решите объединить теплый пол с воздушным тепловым насосом или наземным тепловым насосом, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

Под новый бетонный пол или стяжку

У нас есть 3 различных решения для установки труб водяного теплого пола под бетонный / стяжной пол

Этот тип системной установки является наиболее популярным и экономичным на сегодняшний день на рынке. Трубы укладываются в стяжку или бетон, что означает, что весь пол нагревается, как один огромный радиатор. Эта система обычно предназначена для новостроек или пристроек / зимних садов

• Прямой клипс со скобами

  • Изоляционная плита с фольгированной облицовкой, такая как Kingspan или Celotex, сначала укладывается на бетонный черновой пол.
  • Затем трубопровод крепится прямо к нему. После испытания трубопровода его покрывают песчано-цементной стяжкой или ангидритной стяжкой с насосом.
  • NB. Пожалуйста, уточняйте в строительном контроле толщину изоляции в новостройках.

• Рельсовая система с зажимом

  • Наша система зажимных направляющих идеально подходит для установок, в которых невозможно закрепить непосредственно на изоляцию ниже (обычно из-за ограничений по высоте пола и толщине изоляции), направляющие являются самоклеящимися и поставляются длиной 1 метр, и они можно приклеивать прямо к черному полу.
  • Затем трубы прикрепляются к направляющим на требуемом расстоянии друг от друга, и стяжка может быть установлена ​​как обычно.
  • NB. Если невозможно вставить изоляционные плиты с фольгированной облицовкой большей толщины, можно использовать наши изолированные подкладочные плиты для плитки ProWarm ™, так как они имеют толщину всего 6 мм, их можно приклеить к бетонному основанию с помощью гибкого плиточного клея и планка с зажимом может быть прикреплена непосредственно к ним, после чего стяжка может быть установлена ​​как обычно.

• Пластиковая система ящиков для яиц

  • Эта система представляет собой более старомодный стиль установки полов с подогревом, трубы закреплены на пластиковом поддоне в виде яичного ящика, который затем, как обычно, покрывается стяжкой.
  • Недостатком этой системы является то, что она не имеет изоляции под ней, и это дороже, чем система прямого типа с клипсой.
