Полы с подогревом, в стремление человека за большим комфортом, становятся всё более популярными. Важную роль в их конструкции, и в продолжительности срока службы играет правильно подобранное напольное покрытие для финишной отделки.

При выборе полового покрытия для тёплого пола, нужно учитывать не только эстетический внешний вид, но и наличие хорошей теплопроводимости. Материал должен выдерживать нагрев и температурные перепады.

Теплопроводность напольных покрытий

Основная задача пола с подогревом для частного дома или квартиры — нагрев 1 кв. метра помещения и создания баланса тепла, при котором температура нагревания превышает скорость остывания данной площади.

Сегодня, производители выпускают напольные изделия, которые практически всегда подходят для половой отделки тёплых систем. Однако следует знать, что разные финишные покрытия, отличаются не только по структуре, но имеют различный коэффициент проводимости тепла, и следовательно, конечный результат будет отличаться. Допустим, керамика обладает большими теплопроводимыми свойствами, в сравнении с линолеумом или паркетом.

При выборе напольного покрытия, стоит учитывать особенность эксплуатации нагревательной конструкции, место установки и дизайн помещения.

Основным требованием, предъявляемым к напольному покрытию для тёплых полов, является наличие максимальной и равномерной теплоотдачи. Ниже мы подробно разберем основные материалы, определим какое покрытие подходит для разных типов теплых полов.

Ламинат

Ламинат — плотная древесноволокнистая плита, с толщиной 6 — 15 мм. Он не такой капризный как паркет, и в отличие от него менее подвержен деформации.

Основные плюсы ламината:

• несложен в монтаже, и его можно стелить самому;
• стоит недорого;
• много вариантов цветовых оттенков напоминающих различные породы дерева. Эстетичный внешний вид;
• возможность быстро демонтировать, при необходимости только отдельные доски;
• комфортен, по нему приятно ходить босиком;
• инертен, способен некоторое время удерживать тепло, чем толщина меньше, тем выше теплопроводность.

Несмотря на положительные стороны, данное напольное покрытие имеет и минусы:

• низкую теплопроводимость;
• деформируется под влиянием высокой температуры и влаги, поэтому не подходит для помещения, имеющего повышенную влажность. Предназначен исключительно для жилых комнат;
• у дешевых вариантов при нагреве выделяется формальдегид выше нормы, что опасно для здоровья;
• прогревается на 20% медленнее, чем керамическая плита;
•  максимальная температура нагрева 27 градусов.

Поэтому, ламинат более подходящий материал для финишной отделки электрических или инфракрасных тёплых полов, а для водяного лучше выбрать другое покрытие.

Хотя сегодня, производители выпускают модели ламинированных досок пригодных для водяных полов, так как у них повышенный уровень теплопроводимости и термостойкости. Об этом свидетельствует специальная маркировка на упаковке.

 Срок эксплуатации этого напольного покрытия до 15 лет.

Особенности использования ламинированных досок для различных типов полов.

При выборе ламината для пола с обогревом, нужно, чтобы он отвечал следующим требованиям:

• класс не менее 32;
• должен иметь низкую пористость;
• быть оборудованным подложкой, предназначенной для монтажа полового покрытия на тёплый пол;
• нагревание — не более 30 градусов.

Деревянные покрытия

Применение напольного покрытия из дерева в качестве финишной отделки для тёплых полов не очень популярно, из-за свойств природного материала.

Дерево – плохой проводник тепла, поэтому его сочетание с системой нагревательных элементов не будет эффективным.

В связи с этим, дерево не рекомендуют для отделки отапливаемых полов, так как он станет препятствием для попадания тепла от обогревательного устройства в помещение.

Кроме того, древесина под воздействием воды и при резких скачках температуры будет разбухать и сжиматься. В обычных условиях, с деревянным покрытием таких сложностей нет, а вот если его стелить на тёплый пол, особенно водяной, возникают. Ведь летом система не подключается, а в зимнее время работает на всю мощность, а эти резкие температурные скачки отрицательно влияют на материал.

Если же вы отдаёте предпочтение натуральной древесине, то следует придерживаться советов специалистов:

• материал должен быть плотный, твёрдый и устойчивый к усадке;
• обладать повышенной теплопроводимостью;
• не включать обогрев свыше 27 градусов.

Такими характеристиками обладают экзотические и дорогие породы деревьев: бамбук, палисандра, акция, дуб. Именно их можно использовать в качестве отделки полов с обогревом.

Перед укладкой древесину нужно хорошо просушить, тогда усадка будет меньше, покрытие имеющее влажность больше 8% класть не следует. Рекомендованная толщина не более 1 сантиметра, использование большей толщины станет препятствием для поступления тепла в помещение.

Паркетная или инженерная доска

Инженерную доску в строительных работах, при монтаже полов с обогревом применяют, но такая конструкция достаточно не прогреется. Чтобы улучшить процесс, брать стоит доски не толще 16 мм, и с шириной не более 150 мм.

Паркетное покрытие является дорогим, и смотрится изыскано. Паркет также кладётся на тёплый пол, но не обычный, а специальные модели: мозаика, ламельные, индустриальные. Как и любая древесина, он не обладает высокой проводимостью тепла.

А температурные перепады приводят к деформации пола. Способ укладки должен быть плавающим, и лучше, если доски имеют масленую обработку, а не лаковую.

Керамическая плитка и керамогранит

Керамическая плитка — экологичное, и самое лучшее покрытие для водяного тёплого пола. Именно керамика имеет устойчивость к высоким температурам, и практически не расширяется под действием тепла. Керамика — самый теплопроводящий материал, даже несмотря на то, что долго нагревается. Но после нагрева продолжительное время держит тепло, отдавая его помещению.

Большое разнообразие цветовых решений и размеров позволяет использовать керамику для создания изысканных интерьеров. Кроме того, такая поверхность проста в уборке и не боится влаги, поэтому применяется в местах с повышенной влажностью: ванной, сауне.

А способность быстро высыхать не позволяет образовываться плесени. Огромным плюсом плитки — выпускается различной толщиной, это позволяет регулировать температурный режим в комнате, чем тоньше материал, тем обогрев сильнее.

Выбирая плитку, следует убедиться, что она:

• имеет повышенную твёрдость, не ниже 5 или 6 класса;
• класс износоустойчивости не менее 4;
• водопоглощающие свойства — от 3 до 6%;
• устойчива к воздействию химических веществ, которые содержатся в чистящих средствах.

Важно! Плитка должна иметь плотный внутренний слой, рыхлость будет препятствием для распространения тепла. Поэтому, фасадная плитка не подойдёт.

Отрицательным моментом в укладке плитки на тёплый водяной пол — необходимость в заливки стяжки из бетона, что усложняет и сделает процесс монтажа конструкции более продолжительным.

Линолеум

Линолеум — один из самых популярных материалов для покрытия полов. Но, несмотря на все свои положительные стороны – низкую стоимость, множество расцветок, простоту укладки и водонепроницаемость, он не подходит как покрытие для тёплых полов. Главная причина — материал не экологический, и в процессе его нагревания происходит выделение вредных для здоровья человека химических веществ. Поэтому, стелить линолеум на любые типы полов с обогревом в жилых помещених не рекомендовано.

Смотрите как стелить правильно теплый пол под линолеум на деревянный пол – пошаговый алгоритм по укладке с видео материалами.

Исключение, изделие произведённое из натурального сырья, но в этом случаи, стоимость его значительно возрастает. Такой линолеум безопасен, так как не выделяет вредные вещества, и его допустимо класть на водяные трубы и другие виды нагревательных полов, смотрите статью – как постелить теплый пленочный пол под линолеум. О натуральности изделия свидетельствует специальная маркировка на упаковке.

Линолеум плохой проводник тепла, по этому показателю  он стоит ниже керамической плитке, но выше паркета и дерева. Кроме того, под воздействием температурных скачков теряет форму, делается мягким и рвётся.

Однако, покрытие, у которого основание гладкое, без войлочного утеплительного слоя обладает лучшей теплопроводностью, и менее подвержено деформации при нагревании тёплого пола.

Ковролин

Ковролин — популярный напольный материал для полов с обогревом, дизайнеры часто рекомендуют его для детской комнаты или спальни. Во многом, показатели ковролина схоже с ламинатом, но его комфортность выше, ведь ступать босыми ногами по мягкой поверхности приятнее, чем по доскам.

Он обладает способностью аккумулировать и удерживать тепло, передавая его в помещение, даже лучше керамики.

Важный плюс, особенно при использовании с водяным тёплым полом — при протечке, покрытие легко демонтируется. Однако для его монтажа требуется ровная поверхность, а следовательно заливка стяжки из самовыравнивающегося состава и подложка, что усложняет и продлевает весь процесс.

Как выбрать лучшее покрытие для каждого типа пола

Сегодня рынок стройматериалов огромен, напольные покрытия различаются по стоимости, теплопроводимости и дизайну.

Выбирая отделку для тёплого пола помимо своих предпочтений, важно учитывать ряд факторов:

• в панельных строениях и на цокольных этажах, не рекомендовано укладывать керамическую плитку, так как она холодная, и требует большего обогрева;
• ламинат подходит любителям уютной и комфортной обстановки, так как приятен на ощупь, и придаёт стильность интерьеру;
• для помещений нежилого типа с водяным тёплым полом лучший вариант — камень, он обладает прочностью.

Если рассматривать какое покрытие пригодно для разных типов полов, то:

• для водяного тёплого пола отлично подойдёт напольное покрытие — керамическая плитка (кухня, ванна, туалет), а для жилой комнаты подойдёт ламинат или ковролин;
• для кабельных типов полов, у которых высокая температура нагрева (45ºС), один из наиболее подходящих вариантов — керамика, несмотря на дороговизну этого материала, он быстро окупится, так как долговечен и практичен;
• инфракрасный пол совместим с любым покрытием. Он отлично сочетается даже с пробковым и деревянным основанием, так как нет риска возгорания или затопления.

Выбирая напольное покрытие нужно учитывать его совмещение с тёплым полом. Об этом, всегда есть отметка на упаковке товара. К примеру, паркет или ковролин из бамбука применять нельзя, изделия из него практически сразу выйдет из строя.

Паркетная доска также плохо переносит нагревание, она рассыхается, образуя огромные трещины.

Но паркет все равно можно использовать в качестве финишного покрытия соблюдая особенность укладка, о чем подробно описано в данной статье.

Обычный линолеум, как уже говорилось выше, вообще вреден для здоровья, так как его нагрев провоцирует выработку вредных веществ.

Поэтому, чтобы не навредить здоровью семьи, класть на пол с обогревом нужно то напольное покрытие, которое выпущено именно для тёплых полов. И лишь потом уже подбирать его в соответствии с дизайном комнаты и своими предпочтениями.

Помимо этого, следует брать во внимание предназначение системы: конструкция — основной источник отопления или дополнительный. Если стандартной батареи нет, и тёплый пол — основной обогрев, то в кухню, ванную и туалет лучше уложить покрытие — керамическая плитка, а в остальных комнатах подойдёт ламинат и ковролин.

Мы произвели анализ и определили, что лучше в частном доме – тёплый пол или батареи. Предлагаем ознакомиться с данной статьей.

Чтобы новый пол смотрелся красиво и радовал вас долгое время, при его выборе и проведении ремонтных работ, стоит учитывать рекомендации специалистов и производителей покрытия.

Видео пособия

Теплый пол под… Выбираем напольные покрытия для теплого пола.

Watch this video on YouTube

Виниловая плитка или ламинат ? Какое из покрытий теплее или холоднее ?

Watch this video on YouTube

Десяточка №21 Какое финишное покрытие пригодно для Комфортного Пола?

Watch this video on YouTube

Ламинат для теплого водяного пола: какой ламинат выбрать, способы укладки

Устройство водяного «теплого пола» – популярный способ создания основной или дополнительной отопительной системы. Если ранее в качестве финишного покрытия «теплого пола» использовались только керамические и керамогранитные плитки, то сегодня для этой цели вполне подходит современный ламинат. Ламинированные панели с красивой поверхностью способны не только украшать комнату, но и передавать тепло от труб во внутреннее пространство.

Особенности устройства водяного отопления

Принцип работы такого вида отопления заключается в нагреве напольной поверхности горячей водой, передаваемой по трубам. Трубы обычно укладываются в бетонную стяжку. Для бетона характерна хорошая теплопроводность, к тому же он не только передает тепло от трубного контура на поверхность, но и равномерно его распределяет.

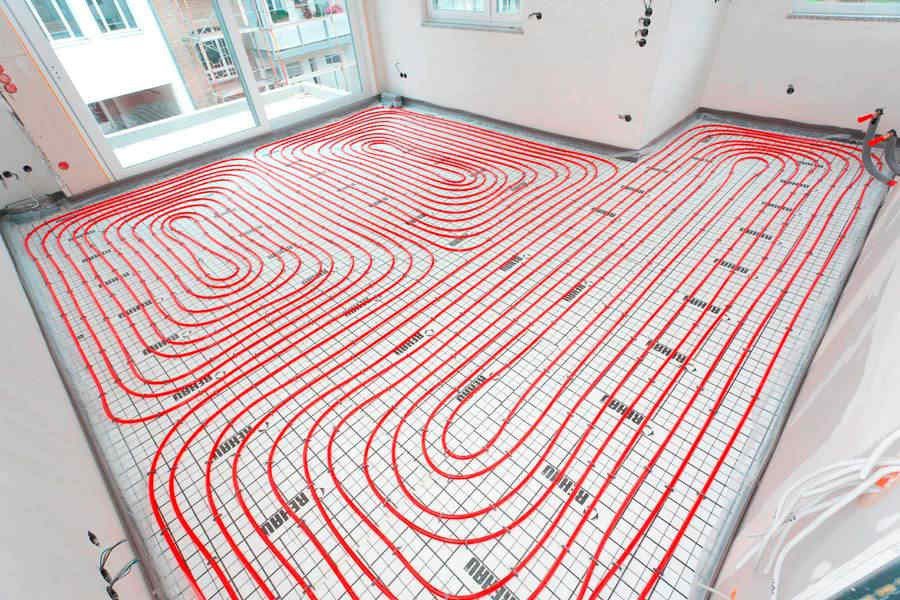

Так выглядит система водяного теплого пола.

При устройстве отопления в частных домах трубы подключают к котлам всех типов, в том числе твердотопливным. Необходимые компоненты системы – циркуляционный насос и устройство регулирования скорости потока теплоносителя или его температуры, предназначенные для поддержания температурного режима воды.

Устройство «теплого пола» в квартире – процедура более сложная, по сравнению с частным домом. Многие региональные органы запрещают в квартирах подсоединять трубы к системе центрального отопления или водоснабжения. При отсутствии такого запрета, как правило, законодательно устанавливается необходимость проведения экспертизы. В случае нарушения этих правил наименьшей неприятностью будет штраф. Худшая ситуация – авария в отопительной сети у соседей.

Внимание!  Подключение «теплого пола» к централизованному отоплению или ГВС возможно при наличии отдельного насосно-смесительного узла. Если в многоквартирном доме присутствует элеваторный узел, то для движения теплоносителя металлопластиковые трубы не применяют.

Существуют определенные ограничения по температуре поверхности в помещениях различного назначения и характеристик.

Назначение и характеристики помещений	Температура, °С
Жилые	26 (сред.)
С высокой влажностью	31 (сред.)
Нежилые	31 (сред.)
Над трубой	35 (макс. допустимая)
Детские	24 (макс. допустимая)

Доводы противников использования ламината в водяных системах отопления «теплый пол»

Не все согласны с тем, что ламинированные панели можно использовать в качестве компонента напольного отопления. Выдвигаются следующие аргументы:

• Ламинат – материал на основе древесины. Поэтому он обладает низкой теплопроводностью, которая препятствует эффективному теплообмену. Однако, благодаря бетонной стяжке, равномерно распределяющей тепло от труб, малой толщине панелей и использованию специальной продукции, этот недостаток сводится к минимуму.
• Второй аргумент – вероятность выделения вредных испарений при нагреве. Избежать этой проблемы можно с помощью терморегулятора, не допускающего перегрева теплоносителя.

Терморегулятор для теплого водяного пола поможет избежать перегрева теплоносителя.

Какие виды ламината подходят для укладки на водяной «теплый пол»

Для организации теплого пола подходят все типы ламината. В документации, прилагаемой к плитам, могут указываться: рекомендуемая температура эксплуатации, обычно 27…29°C, и дополнительные данные об оптимальном режиме обогрева.

Плиты выпускают по нескольким технологиям:

• С применением формальдегидных смол. Такие материалы используют при температурах, не превышающих +26°C, из-за вероятности испарения токсичных формальдегидов. Продукция популярна, благодаря невысокой цене, используют ее в сочетании с терморегуляторами, которые позволяют избежать перегрева.
• На основе акрилатов. Это лучший ламинат в плане нетоксичности.

Уровень испарений от напольного покрытия обозначается буквой Е. Современные ламинированные панели имеют класс Е1, разрешающий использование материала в системе напольного отопления.

Как выбрать ламинат и подложку для «теплого пола» по коэффициенту теплового сопротивления?

Коэффициент теплового сопротивления – величина, обратно пропорциональная теплопроводности. Для материалов, применяемых в качестве финишного покрытия обогреваемого пола, используется именно эта характеристика, обозначаемая буквой R. Единица измерения – м²*К/Вт. Чем меньше этот коэффициент, тем лучше теплопроводность продукции. Европейские нормативы ограничивают величину R – 0,15 м²*К/Вт. Она равна сумме коэффициентов теплового сопротивления ламината и подложки, указываемых в сопроводительной документации на товар. Идеальным является вариант, если сумма равна 0,1 м²*К/Вт. Коэффициент теплового сопротивления зависит от толщины плиты и плотности структуры.

Если суммарная величина R превышает 0,15 м²*К/Вт, то возможны негативные последствия:

• неэффективная работа отопления с повышенным расходом энергоносителя;
• выделение токсичных веществ в атмосферу;
• перегрев и разрушение финишного покрытия;
• малый рабочий период трубопровода.

В сочетании с ламинатом используют тонкие подложки с малым коэффициентом теплового сопротивления. Причем для водяных и электрических систем могут использоваться одинаковые материалы. Один из вариантов продукции, специально предназначенной для напольного отопления, – подложки XPS,  изготовленные из плотного экструдированного пенополистирола. Характеристики, обеспечивающие возможность применения этого материала в напольном отоплении, – высокая плотность и малая толщина.

Используйте подложку из пенополистирола при укладке ламината на систему тёплого пола

Какой ламинат подходит для финишного покрытия водяного «теплого пола»

Чем выше класс и толщина изделий, тем меньше плиты подвержены рассыханию и изменению геометрических параметров из-за температурных перепадов и других негативных факторов. Однако, с другой стороны, чем толще будут панели, тем ниже их теплопроводность.

Для помещений различного функционального назначения используют ламинированные панели разных классов. Условно отапливаемые помещения делятся на несколько зон:

• Спальная – комната отдыха, спальня, гостиная. Подходит матовая продукция с антистатическим эффектом и шумопоглощающими характеристиками. Нагрузка здесь невысокая.
• Рабочая – кухня. Для нее приобретают материал с влагостойким покрытием. Стыки между панелями герметизируют.
• Прихожая, коридор. Для этой зоны пригодны износостойкие панели с классов 32-33.
• Сантехнические помещения, балкон, лоджия. Поскольку вероятность попадания воды на пол очень высока, то для таких помещений используют «аква»-ламинат. Класс – от 32.

Ограничений по выбору класса ламината для теплого пола нет: выбирайте толщину и влагостойкость в зависимости от помещения (спальня, кухня, коридор).

Правила укладки и эксплуатации водяных «теплых полов» с финишным покрытием из ламината

Для обеспечения эффективной работы напольной отопительной системы следует соблюдать следующие правила:

• Не накрывать пол паласами и коврами, создающими условия для перегрева финишных панелей и выхода из строя отопительной системы.
• Не устанавливать мебель в местах расположения водяного контура.
• Не располагать водяные контуры под отопительными радиаторами.
• Обеспечивать вентиляцию напольного покрытия. С этой целью вдоль стен оставляют зазор величиной 10-12 мм, который на финишном этапе монтажных работ закрывают плинтусом.
• Использовать в системе терморегуляторы, обеспечивающие соблюдение требуемого температурного режима.

Подготовка к укладке ламинированных панелей

После монтажа труб теплого пола в стяжку, включают прогрев системы, который прекращают в день доставки ламинированных панелей. Ламинат плохо переносит резкие температурные колебания, поэтому перед тем как укладывать, его оставляют на трое суток в комнате, в которой будет производиться монтаж.

После завершения монтажных работ температура в комнате должна поддерживаться примерно на одном уровне в течение трех суток (не менее). С началом отопительного сезона температуру напольного отопления повышают постепенно – с 15-18°C примерно на 3°C в день, пока не будет достигнут оптимальный температурный режим. Заканчивают отопление, постепенно снижая температуру до 15-18°C.

Порядок монтажа

Монтаж ламинированных панелей производится на готовую стяжку или настильную систему.

• Если конструкция здания позволяет смонтировать водяную отопительную систему в бетонную стяжку, то обычно выбирают именно этот вариант.
• В домах с деревянными перекрытиями плиты приходится укладывать на наборную конструкцию, поскольку массу бетонной стяжки они могут не выдержать.

Внимание!  При обоих вариантах монтажа базовая поверхность должна быть совершенно ровной.

Процесс монтажа стяжки на систему тёплого пола.

Бетонную стяжку перед началом монтажных работ обрабатывают грунтовкой для уплотнения верхнего слоя и обеспыливания. Гидроизоляционные мероприятия в этом случае не требуются, подложка укладывается прямо на бетон. Подложка без фольгированного слоя укладывается на стены с нахлестом в 50 мм. Стыки проклеивают неметаллизированным скотчем.

Ламинированные панели монтируют на подложку с зазором между ними и стеной, равным 10 мм. Рекомендуется начинать работы с левого дальнего угла помещения. Для перевязки швов плиты в рядах укладывают со смещением. Так, если в первом ряду вначале монтируется целая панель, то во втором ряду – укороченная на 30-40 см.

После завершения работ со стяжкой подложка под ламинат укладывается прямо на бетон, затем можно приступать к укладке ламината.

Типы соединения панелей

Принцип укладки плит практически одинаков для бетонной и настильной поверхностей. Способы соединения могут быть: клеевой и замковый. Первый вариант в данном случае не применяется, поскольку жестко зафиксированные панели при нагреве деформируются, поэтому разрешена только замковая «плавающая» укладка.

• Замки «Click». Защелкивающиеся изделия, обеспечивающие высокую надежность соединения. Планки соединяют под углом 45°, а затем защелкивают. При этом раздается характерный звук, благодаря которому соединение получило свое название. Даже при нагреве зазоры и деформации отсутствуют. Требования к качеству основания умеренные.
• Замки «Lock» (забивные). Соединение «шип-паз». Требуется идеально ровное основание. При любой деформации соединение может нарушиться, что приведет к образованию зазоров.

Соблюдение правил выбора подложки и ламината, технологии их укладки при проведении работ своими руками и последующей эксплуатации обеспечивает устройство декоративно привлекательного и долговечного напольного покрытия.

Как выбрать ламинат под тёплый (водяной) пол?

Системы подогрева полов кардинально меняют не только ощущения комфорта, но и «технические характеристики» квартиры – другим становится воздухообмен, исчезают сквозняки. Напольное покрытие реагирует на изменение ситуации и ламинат – одно из немногих, которое с честью выдерживает испытания температурой.

Системы подогрева полов кардинально меняют не только ощущения комфорта, но и «технические характеристики» квартиры – другим становится воздухообмен, исчезают сквозняки. Напольное покрытие реагирует на изменение ситуации и ламинат – одно из немногих, которое с честью выдерживает испытания температурой. Какой пол подходит под ламинат – разберем этот вопрос досконально.

Содержание:

1. Виды систем «теплый пол» под ламинат

2. Особенности ламината для укладки на теплый пол

3. Назначение помещения

4. Полезная информация

Виды систем «теплый пол» под ламинат

Основные носители тепла это вода и электричество. Напольное отопление обладает большим преимуществом, чем радиаторное – обеспечивается равномерный прогрев помещения. Каждая сеть имеет собственные достоинства и недостатки. Для ламината важно рассмотреть все типы систем – их особенности непосредственно влияют на покрытие.

Электрическая – плюсы и минусы для ламината

Для системы используется несколько видов нагревательных элементов: кабель, электроды, пленка. Подробно:

• Пленочные и стержневые системы хороши быстротой укладки – специальной стяжки для них не требуется. Размещение происходит непосредственно под подложку ламината. Для напольного покрытия, выполненного клеевым методом, рекомендована углеродная пленка с небольшой температурой нагрева – до 28⁰. Плавающий пол с замковыми соединениями выдерживает высокотемпературные режимы, производимыми биметаллическими нагревателями.
• Теплые кабельные полы требует профессиональной укладки под бетонную стяжку, что тормозит процесс укладки ламината на целый месяц. Представляют собой бухту с проводом или маты. Впоследствии при неисправности системы, заменить ее, просто сняв ламинат – не получится.

Достоинство электрических систем в создании оптимальной температуры вручную или автоматически. Система настроек позволяет подобрать оптимальный режим согласно климату в комнате, что благотворно скажется и на напольном покрытии – ламинат не станет скрипеть или копить конденсат в швах.

Водяная – преимущества и недостатки для ламината

Схема отопления подобна радиаторной – нагретый носитель распределяется по всему полу в патрубках. Для ламината есть несколько минусов:

• Возможность протечки. Если со временем дефект выявится – до этого пройдет значительный срок времени – подложка накопит влагу и появятся очаги плесени. Не лучшим образом это повлияет и на основание – деревянные полы сгниют, цемент раскрошится. Все это вызовет потерю стабилизации досок и ламинат начнет вести. В этом случае вопрос, какой выбрать ламинат для теплого водяного пола решается так – чем выше технические характеристики, тем прочнее покрытие в случае аварии.
• Неравномерность прогрева. Вода остывает по пути циркуляции и пол с ламинатом окажется разной температуры на участках в комнате.

Но есть и плюс: экономическая выгода. На водяную систему не тратится электричество, если речь идет о квартирах с центральным отоплением – монтаж ведется от радиаторов. В частных домах экономиться до 10% тепловых ресурсов, за счет небольшой температуры, требуемой для системы.

Особенности ламината для укладки на теплый пол

Покрытие ламинат – не является экологически чистым. В нем есть смолы, клеи, которые содержат некоторый процент формальдегидов. Увеличение температуры может вызвать выделение вредных для здоровья человека веществ, если их концентрация недопустима. Чтобы такого не произошло, важно обратить внимание на следующие моменты:

Документация

Сертификат соответствия и гигиены обязательно должен указывать на возможность укладки ламината на теплый пол. Если документ существует – это говорит о добросовестности производителя, проведшего все испытания перед выпуском. Также в сопроводительных аннотациях указано:

1. Выбор предпочтительной системы – электрической или водяной. Халатность снизит долговечность эксплуатации покрытия или даже выведет систему из строя, например, из-за перегрева.
2. Сопротивление – термическое и тепловое. Для первого допустимые значения не более 0,15 м²К/Вт. Для второго диапазон 0,1–0,5 м²К/Вт. Низкие параметры сопротивления говорят о возможности лучшего обогрева и распределения тепла.

К сертификатам на ламинат, потребитель должен проявить большое внимание – они станут гарантией качества.

Способ укладки

Их несколько – замковые системы, клеевой метод и комбинированный. Подробнее здесь. Теплый пол окажет наибольшее влияние на ламинат, фиксированный клеем – если использовались некачественные составы, это разрушит соединения и будет способствовать выходу в воздух формальдегидов. В приоритете – замковые системы – шип-паз.

Подложка

Для системы теплый пол выбирается пористый материал – вспененный полистирол. Пробка или полиэтилен не подойдут, так как будут препятствовать нормальному воздухообмену из-за своей плотности. К тому же натуральный материал уже имеет собственную теплоемкость и не требует введения системы теплый пол.

Назначение помещения

Задаваясь вопросом – как выбрать ламинат под теплый пол, важно учитывать назначение помещения, куда определено напольное покрытие.

Кухня

Помещение не только «горячее» но еще и агрессивное – влага, пар, загрязнения. В этом случае лучше обратить внимание на класс износоустойчивости ламината, нежели на возможность установки теплого пола.  Высокий, 32 класс имеет низкую теплопроводность, но обладает большей прочностью для кухни, в сравнении с меньшей классификацией.

Санузлы и ванные

В туалете традиционно нет отопления, поэтому укладка теплого пола под ламинат – необходима. Учитывая низкую проходную активность, оптимальным решением станет ламинат до 31 класса. Ванные же, напротив, обладают повышенной концентрацией влаги. Чтобы теплый пол не получил повреждений в результате вздутия или прогиба из-за взаимодействия с паром, выбирают ламинат не ниже 33 класса износоустойчивости.

Гостиные, спальни, детские

Устанавливая систему теплый пол под ламинат в личных комнатах, следует учесть, что ворсовые покрытия могут спровоцировать перегрев и вывод из строя всю систему. Если в детской без ковров не обойтись, то от нее отказываются, в пользу звукоизоляции, сопротивлению влаге, антистатичности и прочим качествам ламината, улучшающим комфорт.

Гостиная годна для установки теплого пола под ламинат от 31 класса – она активна в плане динамического давления, не требует ковров в согласии с определенным стилем. Уделяют внимание толщине доски – для гостиных она не менее 10 мм, так как большинство тяжелой мебели устанавливается там.

Полезная информация

Если система теплый пол уже существует в квартире, то выбор ламината происходит по рекомендациям выше. Когда напольный обогрев только выбирают под ламинат, следует воспользоваться следующими советами:

1. Под любой класс ламината идеально подойдет пленочная система. Она маломощна – ее температуры хватит для комфорта, и покрытие останется без вреда. Возможность резки материала позволяет сэкономить на электричестве – пленкой покрываются только обитаемые участки квартиры или дома.
2. Стоит рассмотреть специальный тип ламината со встроенной системой теплого пола. Он выше в стоимости + монтаж осуществляется профессионалами. Но в дальнейшем покрытие хлопот не доставит.

Итак, какой ламинат можно стелить на теплый пол? Тот, чьи технические характеристики позволяют оставаться напольному покрытию в первоначальном виде после взаимодействия с системой – это общий вывод.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как делают водяной теплый пол под линолеум или ковролин?

Водяные теплые полы можно укладывать под разные виды напольных покрытий: керамическую плитку, ламинат паркетную доску, линолеум и ковролин. У каждого из видов покрытия есть свои особенности, которые необходимо учитывать в процессе эксплуатации. Так, плитка хорошо пропускает тепло и быстро остывает, ламинат и паркетную доску нельзя нагревать выше 25 – 28°С.

Укладывая водяной теплый пол под линолеум или ковролин, следует учитывать высокие теплоизоляционные характеристики материала, а также определенные ограничения, связанные с эксплуатацией.

Кладут ли линолеум или ковролин на водяной пол

Укладывать тёплый водяной пол под линолеум, мягко говоря, не рекомендуется. В состав напольного покрытия входит несколько токсичных веществ. При нагревании, с поверхности начинают испаряться вредные вещества, что может серьезно отразиться на здоровье жильцов квартиры. Похожим образом обстоит дело и с ковролином.

Некоторые производители рулонных покрытий заявляют о том, что их продукция полностью безвредна и может безопасно использоваться в качестве финишного покрытия для теплых полов.

Но как показывает практика, «безобидными» рулонные материалы, остаются только при условии соблюдения определенных правил эксплуатации:

• Водяные теплые полы, уложенные под линолеум не должны нагревать поверхность покрытия свыше 28°С.
• Эффективность теплоотдачи во многом зависит от толщины линолеума. Чтобы не допустить перегревания, следует приобрести покрытие с минимально допустимой толщиной. Не подойдет под теплые полы материал на резиновой основе. Выбирать лучше покрытие с тканевой подложкой.
• Износоустойчивость – чем выше коэффициент устойчивости к механическим повреждениям и истиранию, тем лучше он будет реагировать на нагрев поверхности и перепады температур.

Хотя нет правил, лучше всего выбрать полукоммерческий линолеум и ковролин со средней или мелкой длиной ворса. Некоторые производители в инструкции по эксплуатации отдельно оговаривают, что покрытие предназначено для укладки поверх полов с подогревом.

Особенности укладки рулонного покрытия

После того, как были уложены теплые полы, пора подумать о монтаже напольного покрытия (как выполнить укладку водяного контура своими руками, описано в соответствующей статье).

Чтобы постелить рулонный материал потребуется поэтапное соблюдение следующих рекомендаций:

• Подготовить основание – необходимо выровнять пол под покрытие нивелирующей смесью. Если перепады или щербинки не такие и большие, неровности устраняют шпаклевкой. После высыхания, поверхность грунтуют два раза. При использовании полистирольной системы, маты закрывают фанерой или гипсоволоконной плитой. Стыки шпаклюются.
• Покрытие заносят в комнату и оставляются на 5-6 часов, чтобы материал нагрелся до температуры воздуха в помещении. Категорически запрещается стелить линолеум, на полы с водяным подогревом, непосредственно перед укладкой занесенный с улицы.
• После нагревания до температуры помещения, материал раскатывают по всей площади и подрезают. Уложенное напольное покрытие должно отступать от стены приблизительно на 0,3-0,5 см. Стыки впоследствии закроются плинтусами. Ковролин или линолеум, уложенный на водяной теплый пол, спустя приблизительно сутки «уляжется», пропадут волны.
• При укладке на бетонный пол лучше всего приклеить напольное покрытие к поверхности. При выборе клеевого состава следует обращать внимание на его предназначение. Существуют специальные клеи, мастики, с высокой эластичностью, позволяющие материалу «гулять» по мере нагрева и остывания поверхности. Если полы покрыты линолеумом, без клеевой основы, попросту прижаты плинтусами к основанию, со временем обязательно появятся волны. Особенностью ковролина является то, что сквозь поры материала легко проходит мелкая пыль, которую притягивает цементная стяжка. Поэтому его лучше класть на фанеру или ГВЛ плиту.

Чтобы постелить линолеум или ковролин и приклеить его к поверхности, потребуется использовать специальную мастику на каучуковой основе. Так удастся избежать появления волн в процессе эксплуатации. После высыхания мастики создается прочная и одновременно эластичная сцепка с основанием.

Какой линолеум лучше для водяного пола

Выбор линолеума под водяной теплый пол может быть сложным, так как существует большое разнообразие продукции, отличающейся как предназначением, так и эксплуатационными характеристиками.

Следует обратить внимание на следующие критерии:

• Класс – оптимальным будет выбор коммерческого или полукоммерческого материала. Данные классы имеют высокий уровень износоустойчивости, легко выдерживают высокую температуру и сохраняют цвет и рисунок в процессе эксплуатации.
• Тип материала – следует постелить многослойный поливинилхлоридный линолеум. Считается, что покрытие поливинилхлоридного типа полностью безопасно для укладки сверху теплых полов. Альтернативой может стать виниловый материал. Покрывать теплые водяные полы виниловым линолеумом можно, только если в доме нет аллергиков.
• Стоимость – линолеум под теплые полы не может стоить дешево. Бюджетные варианты обычно быстро желтеют, теряют рисунок и форму, токсичны.

{banner_downtext}
Подбирая отделочный материал, стоит обратиться за помощью к консультанту и приобрести тот, что отличается высоким качеством и износоустойчивостью.

Какой ковролин подойдет на водяной пол

Выбирая ковролин на водяной теплый пол, следует придерживаться подобных указаний, как и при приобретении подходящего линолеума:

• Основание – не рекомендуется материал с теплоизоляционной или звукоизоляционной подложкой. Слой задерживает тепло, приводит к перегреву и увеличенным энергозатратам.
• Предназначение – для квартиры следует выбрать ковролин для водяного тёплого пола полукоммерческого типа. В офисе стелют коммерческое напольное покрытие с высокой износоустойчивостью и мелким ворсом. Использование натуральных ковров в этом случае непрактично.

Одно из самых часто нарушаемых правил укладки ковролина на водяные теплые полы – это монтаж покрытия без его приклеивания к поверхности. Для фиксации можно использовать мастику или двухсторонний скотч.

При определенных условиях, рулонные материалы можно использовать в качестве финишного покрытия для теплых водяных полов. При этом потребуется соблюдать правила, связанные с монтажом и безопасной последующей эксплуатацией.

Ламинат под теплый пол можно ли укладывать? и как правильно его монтировать

Одним из предубеждений, касающихся ламината, является то, что якобы ламинат под теплый пол укладывать запрещено. Есть и другие предупреждения, будто укладка возможна, но только в том случае, если пол у вас водяного, а не электрического типа.

Оглавление:

Хотелось бы сразу сказать, что все эти запреты – исключительно предрассудки. Что же касается истины, то укладывать ламинат под теплые пол можно, главной – пользуйтесь правильным подходом, делайте все аккуратно и не торопитесь.

Как и какой укладывать ламинат под теплый пол, и можно ли его вообще монтировать на теплый пол

Независимо от того, какого типа у вас теплые полы, необходимо, чтобы на выбранный вами ламинат был нанесен определенный значок, выглядящий так:

Этот значок означает, что этот ламинат под теплый пол разрешено использовать.

Конечно же, ламинату, как и любому деревянному настилу, не понравится ситуация с колебаниями температуре. По этой причине, после того, как была осуществлена доставка ламината вам на дом, необходимо, чтобы он примерно три дня находился в том самом помещении, где вы планируете его устанавливать.

Укладка электрического теплого пола под ламинат видо

Для чего это нужно?

Причина проста: ламинат привыкает и приспосабливается к тем условиям, где позднее вы будете его эксплуатировать. За это время, исходя из температурного режима и влажности, ламинат наберет нужные размеры, и после того, как вы его установите, не будет никаких сужений и расширений, создающих вам лишние трудности.

Ламинат под теплый пол, важные моменты

В том случае, если в комнате уже имеются теплые полы в стяжке, необходимо осуществить следующие действия:

• 1. Для начала, стяжка прогревается.
• 2. После прогрева, нужно отключить ее за 2-3 дня до процесса установки ламината (если точнее, то отключаете ее как раз тогда, когда вам доставили ламинат).
• 3. И не забывайте, что после того, как работы будут окончены, в течение трех дней температурный режим комнаты должен быть неизменным.

С началом каждого отопительного сезона, температуру самих теплых полов нужно постепенно повышать каждый день (приблизительно на три), до того момента, пока вы не получите комфортную температуру напольного покрытия.

То же самое необходимо проделать и после того, как отопительный сезон будет окончен, постепенно опуская температуру до 15-18 градусов. После этого можно смело отключить терморегулятор и наслаждаться теплым летним сезоном.

Как укладываеться ламинат на теплый пол

Для начала хотелось бы отметить, что под мебелью пол может иметь более высокую температуру, поэтому, во время укладки, необходимо осуществить более прочную заделку швов.

Укладываем ламинат на теплые полы в стяжке

В обычном режиме ламинат укладывают на подложку, которая предназначена для того, чтобы улучшить теплоизоляцию и шумоизоляцию, по этой причине тепло, идущее от нагревательного элемента, будет через нее плохо проходить, не давая полу прогреваться нужным образом. Что же касается укладки ламината без подложки, то в этом случае он будет шумным. Но, конечно же, из любой ситуации есть выход.

Чтобы ламинат на водяной теплый пол хорошо лег и прогревал весь пол то для нагревательного элемента делается более тонкая стяжка. Да и подложка берется самая тонкая, к примеру 3-хмиллиметровая, которая позднее сплющится еще на пол-миллиметра-миллиметр, что сделает ее еще более теплопроводимой, при этом шумоизоляционные свойства останутся. Ничего необычного в укладке ламината на подложку нет – все стандартно.

Укладываем ламинат на пленку или нагревательные маты

Так как стяжка в этом случае не понадобится, то закончить работу вы сможете буквально за один день. Укладывая саму нагревательную пленку или маты под ламинат, необходимо помнить о некоторых особенностях:

1. — нагревательная пленка/маты не укладывают под тяжелую мебель;
2. — поверх уложенных пленки или матов, кладется толстая полиэтиленовая пленка (около 80 мкм), суть которой — защита электрических деталей в случае попадания жидкости.

Далее производим укладку ламината – опять же, по стандартной схеме.

http://www.youtube.com/watch?v=xZ4YyAG7Esg

Выбираем ламинат на водяной теплый пол

Какой лучше приобрести ламинат на водяной теплый пол? Имеет ли данное решение существенные недостатки? Как самостоятельно сделать водяные теплые полы под ламинат? Многие задаются этими вопросами, а потому, давайте разбираться.

Для начала, давайте определимся с терминологией. Что из себя представляет система водяного теплого пола?

Это система труб, которые с небольшим шагом укладываются под чистовое покрытие и прогревают его. Температура прогрева будет немного ниже, чем температура человеческого тела. В чем суть подобной обогревательной схемы?

• 1. Вы можете подключить водяные теплые полы к любым котлам, имеющим циркуляционные насосы, даже к твердотопливным.
• 2. Для того, чтобы создать водяной теплый пол, нет нужды в переделывании уже имеющейся отопительной системы – вы всего лишь обновите ее еще одним контуром.
• 3. Необходимо обратить внимание на факт регулировки температуры, либо же регулировки скорости циркуляции воды, так, чтобы температура теплого водяного пола находилась в нужном режиме и не выходила за пределы.
• 4. Еще один плюс – в силу того, что тепловой источник расположен внизу, прогревание воздуха происходит во всем объеме.

Конечно же, всем известно, что истина кроется в деталях. Итак, что же нужно для того, чтобы теплый пол нормально функционировал? Да, речь идеи о хорошей теплопроводности окружающей трубы массы напольного покрытия. Как раз для того, чтобы обеспечить данное требования, трубы водяных теплых полов обычно укладывают в стяжку.

Иначе трубой будет прогреваться исключительно тот участок пола, который проходит над ней, а основная часть полов будет оставаться холодной. Кроме прочего, стяжка еще и выполняет функцию распределения тепла. Но тут появляется вопрос – а какой смысл в нагреве стяжки, если она изолирована от комнаты?

Так что самый традиционный вариант укладки водяного теплого пола – под кафельное или керамогранитное покрытие – именно они обладают хорошей теплопроводностью. Еще один неплохой вариант — гомогенный линолеум.

Что же касается вопроса о  том какой ламинат на водяной теплый пол выбрать, то ответ, на самом деле довольно просто. Необходимо банально руководствоваться здравым смыслом. Так как ламинат изготавливается из прессованного оргалита, то теплопроводность его довольно низкая, он служит теплоизолятором. Соответственно, чем меньше будут ламинатные доски в толщину, тем более эффективным будет отопление. Говоря о ламинате более высокого класса, нужно понимать, что его плотность является более высокой, а защитное покрытие более толстым.

Именно от этого и зависит его теплопроводность. Есть и другие причины, по которым необходимо приобретать ламинат более высокого класса под ваши водяные теплые полы. Чем более высокого класса будет ламинат, тем в меньшей степени он будет склонен к рассыханию и изменению линейных размеров в зависимости от температурных колебаний и влажности. Тем более прочным и долговечным он будет.

Кроме выбранного вами ламината, нельзя забывать и про подложку, ведь от нее тоже многое зависит. Рекомендуем вам остановиться на таком типе подложки под ламинат, который будет предназначаться специально для систем теплых полов и обладать максимальной теплопроводностью.

Укладываем правильно ламинат для теплого пола (водяного)

Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.

Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.

Особенности монтажа ламината под водяной теплый пол

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так:
— Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Подложка под ламинат теплый пол: какая подойдет под водяной тип, а какая под электрический?

Теплые полы, на сегодняшний день, уже не являются предметом роскоши и никого не удивляют. Выполнение теплого пола возможно в различных модификациях, в зависимости от того, как устроен нагреватель. Важен тот факт, что с теплыми полами вы можете использовать любые напольные покрытия, в частности, и ламинат.

Тут стоит отметить, что в этом случае работает система «подложка под ламинат — теплый пол». Давайте разберемся, какие свойства имеет хорошая подложка:

• Подложка обладает высокими гидроизоляционными и теплоизоляционными качествами.
• Имеет чрезвычайно высокую отражающую способность.
• Устойчива к различным перепадам температуры.
• Стойкая к деформации.
• Обладает звукоизоляционными свойствами.
• Хороший пароизолятор.
• Экологически безопасна.
• Легко монтируется.

Укладка ламината на электрические теплые полы

Так как ламинат относится к категории натуральных напольных покрытий, то естественно, что он обладает всеми достоинствами и недостатками натуральной древесины. Как раз это и является причиной того, что, укладывая ламинатные доски на теплые полы, обойтись без подложки невозможно. Если вы не уложите ее, то полы будут очень шумными.

Если монтаж теплого пола осуществляется на наливной пол либо же на тонкую стяжку, то подложка вам понадобится самая тонкая, ее толщина должна составлять 3мм. Как уже было сказано, так как на нее будут давить другие слои, то под их весом он сплющится до необходимых 2-2,5 мм и будет служить как в качестве хорошего теплоизолятора, так и обладать высокими звукоизолирующими свойствами.

Требования к подложке под водяные полы

Главное условие в системе теплого пола – обеспечивать повышенную степень теплоотдачи. В таком случае не будет напрасного расхода тепла. Если полы основаны на трубах, то, как минимум, если случится авария, то подложка выполнит функцию дополнительной гидроизоляции.

Как вариант, иногда можно воспользоваться специальным формованным пенопластовым покрытием – в него можно с легкостью закрепить трубопровод, и оно будет выполнять роль подложки.

http://www.youtube.com/watch?v=o8VlL3o8EiE

Чаще всего, типичным основанием подложки является фольга, она способствует тому, чтобы отражать тепло, ведь это тепло не должно обогревать потолок ваших соседей на нижнем этаже. Если у фольги достаточная толщина, то она может быть как на основе полимеров (нужно клеить тонким слоем), так и в чистом виде. В принципе, степень гидроизоляции теплоизолятора невысока. Об этой защите необходимо побеспокоиться и уложить отдельный слой изоляционного материала.

Никакого специального закрепления для подложки не нужно, так как укладывают ее на утеплитель. Осуществляя монтаж водяных теплых полов, используют армирующую стяжку, при помощи которой и придавливают подложку.

Теплый пол под ковёр: можно ли стелить? — советы экспертов

Уютно в том доме, где тепло. Поэтому ковер на теплом полу – замечательное сочетание. Но лишь в том случае, если они подходят друг другу. Можно ли стелить ковры на теплый пол? Чтобы получить ответ на этот вопрос, разберемся сначала в видах и свойствах теплых полов.

Про теплые полы

Удивительно, но теплые полы, как и ковры, могут похвастаться историей в несколько тысячелетий. Древние римляне придумали систему под названием «гипоскаустум», когда тепло от печи в подвале по специальным каналам в полу и в стенах расходилось по всему дому. Позже эту систему воссоздали британцы. В подвалах замков находились огромные печи с большими камнями, дольше сохранявшими тепло, которое распространялось по пустым каналам в полу и стенах. Увидеть британский гипоскаустум можно в знаменитом средневековом замке Мальброк.

Изобретение водяного насоса в 20-м веке послужило новым стимулом для совершенствования обогрева пола. Но использование дорогих медных труб для горячей воды под полом могли позволить себе немногие. Ситуация изменилась в 80-х годах ХХ века, когда появились экономичные и долговечные трубы из полимеров. Революция теплого водяного пола свершилась: их стали проектировать и монтировать в строящихся домах в качестве основного источника отопления. В некоторых странах Европы показатель построенных домов с теплым водяным полом в последние десятилетия ХХ века составил 90%. Но особенностью и недостатком водяного варианта является то, что в уже построенном доме или квартире внедрить его тяжело и стоит слишком дорого. Необходимы были другие технические решения. Их предложила Дания в виде электрических теплых полов.

История изобретения электрического пола началась в 1942 году в мастерской, где ремонтировали утюги. Уже через год, в 1943, появился образец промышленного греющего кабеля. Кабельные системы сначала приспособили для нужд улицы: под обогрев кровли, сливов, труб, пандусов, а позже начали использовать для обогрева пола. Относительно недорогая, удобная, простая в монтаже технология завоевывала все больше сторонников, а бум популярности начался около 10 лет назад.

Последним достижением в области теплых полов стал инновационный инфракрасный плёночный пол. Тонкая ламинированная пленка состоит из карбоновых нагревательных элементов и токоведущих полос. В Принцип их действия – излучение инфракрасных лучей. Толщина пленки – всего 0,4 – 0, 6 мм. Инфракрасный пол обладает массой достоинств: подходит под большинство половых покрытий, не требует заливки стяжкой, легко монтируется.

Совместимость ковров с теплым полом

Владельцы ковров знают, насколько непростой характер у этих мягких и уютных вещей. Они бывают требовательны, уязвимы и капризны. Поэтому важно выяснить, в каких случаях можно стелить ковры на теплый пол.

• Водяной пол нагревается не сразу, поэтому если основа ковра недостаточно качественная, она будет корежиться и менять свою форму. С другой стороны, качественный ковер с натуральной основой и шерстяным ворсом вполне уживется с водяным полом, но задержит в себе его тепло, поскольку является теплоизолятором, а в комнате будет прохладно. Оптимальный вариант для водяного пола – тонкий качественный ковер с небольшим ворсом.

• Кабельный пол и ковер плохо совместимы друг с другом. Нагревательные элементы теплого электрического пола под ковром – теплоизолятором начнут перегреваться и могут перегореть, а ковер в местах перегрева выгореть. Из-за постоянного негативного воздействия ковер будет испорчен. Вариант ковра с толстой основой и длинным ворсом совершенно неприемлем. Ответ на вопрос, можно ли стелить ковер на теплый пол в случае кабельного варианта, будет положительным, если вы выберите декоративные «дышащие» ковры маленького размера. Их можно расположить возле кровати, дивана или кресла.

• Инфракрасный теплый пол равномерно нагревается благодаря автоматической регулировке температуры. Поэтому он гораздо безопаснее для ковра, чем кабельный пол. Но зависимость теплоотдачи пола от толщины и длины ворса ковра остается прежней: чем пушистее и толще ковер, тем больше тепла он задержит и тем меньше его достанется помещению.

• Переносной электрический теплый пол под ковер практичный и интересный вариант. Это стандартная кабельная или инфракрасная конструкция продается в полностью готовом к эксплуатации виде. Полотно выпускают толщиной 0,6 мм в случае инфракрасного варианта, 1,8 мм — при использовании резистивного кабеля. Защитная оболочка инфракрасной пленки обеспечивает ее сохранность при перевозке и использовании. Форма и размер переносного электрического пола могут быть любыми. Нет смысла выбирать переносной пол с большой мощностью, поскольку его площадь невелика. Оптимальный вариант для переносного варианта – ковер со средним или низким ворсом.

Возьмите на заметку

Стелить ковер под теплый пол можно, но при этом необходимо учесть:

1. вид теплого пола;
2. толщину ковра и качество его основы;
3. особенности обогрева комнаты: если обогрев производит только теплый пол, то ковер снизит его эффективность, поскольку является теплоизолятором;
4. совместимость ковра с конкретным видом теплых полов.

ОРТГРАФ знает о коврах все. Наши сотрудники помогут подобрать самое правильное и красивое решение для гармоничного сочетания ковра с теплым полом.

можно ли класть ламинат на теплый пол, укладка своими руками, фото и видео

Содержание:

Установка системы теплого пола, будь то электрической или водяной, требует от потребителя значительных материальных затрат, так что зачастую он не может себе позволить такие расходы. Вместе с тем, ламинированные панели становятся все более доступны для покупателей по стоимости, к тому же, обладают ряду достоинств.

А вот если совместить укладку напольного покрытия и отопления, в целом все кажется не таким уж непосильным или неосуществимым. Далее в материале мы расскажем о том, можно ли теплый пол под ламинат укладывать самостоятельно, и как осуществить эти работы без привлечения специалистов.

Оптимальное решение для совмещения покрытия с подогревом

Сам по себе ламинат хотя и прочный, однако, в комплексе с водяным теплым полом для него существует ряд ограничений:

• Ламинированные панели очень чувствительны к повышенной влажности, хотя и отличаются достаточной прочностью. Тем не менее, в настоящее время в продажу поступают водостойкие типы ламината, не склонные к деформации из-за влажности.
• Укладка ламината на теплый водяной пол возможна только при наличии специальной подложки. Некоторые виды подложек неприемлемы для использования в таких условиях, например, пробковый материал. Однако есть ряд синтетических подложек, которые прекрасно справляются с защитой ламината от влаги, при укладке его на теплый водяной пол.

Некоторые покупатели сомневаются, можно ли делать теплый пол под ламинат, поскольку:

• монтаж такой системы отопления обходится довольно дорого;
• чтобы теплый пол функционировал правильно, желательно воспользоваться помощью профессионалов;
• необходимость автономного монтажа теплого пола с последующим встраиванием его в общую систему отопления, которая включает целый набор радиаторов, трубопровод с фитингами и байпасами, фильтр, насос и котел.

Преимущества такого комбинирования

Если планируется укладка ламинированных панелей на бетонное основание пола, желательно произвести дополнительное его утепление, поскольку ни гидроизолирующий слой, ни подложка, не смогут защитить такое покрытие от холода. А водяной теплый пол под ламинат позволит выполнить утепление напольного покрытия очень качественно (прочитайте также: «Какая бывает подложка для теплого пола и как используется»).

Что касается стоимости монтажа такой системы отопления, то можно с уверенностью утверждать, что все затраты, понесенные в процессе ремонта, окупятся уже в течение ближайшего отопительного сезона. А если укладывать водяной теплый пол под ламинат своими руками, то можно еще больше сэкономить на стоимости профессиональных работ.

Как укладывать водяной теплый пол

Чаще всего теплые полы с водяными нагревательными контурами укладываются одним из четырех способов:

1. По деревянно-реечной системе. В данном случае водяной контур прокладывают между лагами, предварительно проделав в них пазы под трубы. Поверх контуров укладывается слой тонкой фанеры, на которую будет постелена подложка под ламинат. Как вариант, вместо фанеры может быть применена жесткая подложка (подробнее: «Как сделать теплый пол по деревянным лагам своими руками»). Теплообменники в данной ситуации не требуются.
2. Модульная деревянная конструкция. В данном варианте в продажу поступают уже готовые системы труб с лагами. При такой системе теплого пола необходима дополнительная прослойка под укладку подложки для ламината, но можно воспользоваться и жесткой подложкой без прослойки (прочитайте: «Какая подложка для теплого пола лучше подойдёт»). В этой конструкции требуется установка теплообменников, которыми могут служить широкие металлические пластины.
3. Теплый пол из полистирола – при этом используются не металлические, а трубы из полистирола.
4. Укладка в бетонную стяжку. Такой способ монтажа водяного теплого пола является наиболее распространенным, поскольку стяжка в данном случае служит и теплообменником, и гидроизоляцией. При такой технологии, водяные нагревательные элементы утапливаются в толще стяжки.

Независимо от того, сомневаетесь вы по поводу того, можно ли укладывать теплый пол под ламинат, или уверены в своем решении, чтобы обустроить такой обогрев потребуется наличие обязательных атрибутов общей отопительной системы. Читайте также: «Как положить теплый пол с водяным контуром правильно».

Необходимо наличие:

• коллектор, который распределяет потоки тепла в случаях, когда в системе имеется несколько контуров;
• магистральный коллектор, благодаря которому производится подключение теплого пола к общей отопительной системе;
• интегрированный коллектор;
• насос для теплого водяного пола, обеспечивающий надлежащий уровень давления в цепи.

Стоит отметить, что существенным недостатком водяного пола, уложенного под ламинат, является его низкая теплоотдача, которой недостаточно для полноценного прогрева помещения. Чтобы минимизировать эту проблему, лучше выбирать покрытие толщиной 2-3 мм. Тем не менее, такие показатели как раз и рекомендуются для укладки поверх водяного теплого пола. Читайте также: «Какой ламинат лучше для теплого пола – выбираем оптимальный материал».

Подробное описание процесса укладки

Как и при любых ремонтных работах, перед началом укладки теплого пола с водяными элементами, требуется предварительный подготовительный этап.

Выбираем технологию укладки

Чтобы определиться, можно ли положить теплый пол под ламинат, необходимо уточнить индивидуальные параметры комнаты и учесть следующие нюансы:

• Максимальная длина контура не должна превышать 100 метров, иначе насосу не хватит мощности для перекачки воды в таком объеме.
• В случае необходимости разбивки системы водяного отопления на несколько контуров, необходимо проследить, чтобы на один контур приходилось не более 40 м² площади. Чем короче будет каждый из контуров, тем лучше.

Зачастую используют несколько схем укладки нагревательных элементов:

• улитка;
• змейка;
• угловая змейка;
• двойная змейка.

Отметим, что эффективность нагрева при аналогичной длине контура практически не зависит от схемы его укладки. Тем не менее, каждый из профессиональных мастеров выбирает ту или иную схему исходя из своих предпочтений и удобства ее осуществления.

Проведение работ

Последовательность выполнения монтажа водяного теплого пола выглядит следующим образом:

• Подготавливают черновой бетонный пол. Убирают мусор, заделывают все трещины и выбоины, при необходимости, штукатурят и шлифуют основание под водяной теплый пол.
• Черновой пол просушивают до получения оптимального уровня влажности.
• Укладывают гидроизолирующий слой. Желательно использовать для этих целей сплошное полотно изоляционного материала. Если это неосуществимо, места стыков с двух сторон проклеивают строительным скотчем.
• Водяной контур распределяют по поверхности пола, не забыв об укладке датчика температуры воды в системе.
• После укладки всю систему проверяют на работоспособность, произведя пробный запуск.
• Поверх труб заливают тонкий слой финишной стяжки, после чего его хорошенько выравнивают.
• Как только финишная стяжка полностью просохнет, на нее можно стелить еще один гидроизолирующий слой.
• Потом стелют подложку под ламинированные панели.
• Когда все готово, можно приступать к сборке напольного покрытия.

Итоги

Итак, отвечая на вопрос, можно ли класть ламинат на теплый пол, с уверенностью можно сказать, что такой тандем в настоящее время становится все более популярным и востребованным, поскольку совмещает в себе экономическую и практическую выгоду для покупателя.

Преимущество данной системы еще и в том, что такое покрытие как ламинат, может быть с легкостью разобрано полностью или частично, если система отопления даст сбой и потребуется срочный ремонт.

Вместе с тем, отметим, что укладка ламината не обязательно подразумевает одновременный монтаж системы теплого пола. Однако если вы решили оборудовать в своей квартире такой дополнительный обогрев, ламинат станет оптимальным вариантом в качестве финишного напольного покрытия.

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков.Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой.Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола.Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику.Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке.Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www. stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстрый и простой вариант — не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть тепловых потерь в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА НАПОЛЬНОГО ОТОПЛЕНИЯ СКОБАМИ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер:

Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки отражающего барьера — отражать лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для водяного отопления.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, то следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧАЮЩЕГО НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная система теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, по-видимому, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким слоем гипербетона.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты мы можем получить до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час / квадратный фут, поэтому это преимущество может не проявляться для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex. Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черновой пол.

Компания Radiantec разработала — практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, то вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть от стоимости панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и положить готовый пол. Если покрытие пола будет мягким, например, ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луаном). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Janes Radiant — Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого отопления

Janes Radiant — лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами. Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным видом тепла. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку.Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши комплекты для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола. Первый находится в самом полу, второй — под черным полом между балками. В большинстве случаев гидравлические системы (на водной основе) являются наиболее эффективными. Ниже приведены распространенные методы гидравлической установки:

Плита класса
НКТ устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции.Это обеспечивает эффективную установку с большой массой.
Трубки поверх фанеры с гипсовой заливкой
Трубки прикрепляются скобами к фанерному основанию, а затем покрываются тонким слоем легкого гипсового цемента. Это обеспечивает эффективную установку с большой массой.
Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные черновые полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место.Затем поверх панельной системы укладываются напольные покрытия.
Staple-Up
Трубки прикрепляются скобами к основанию чернового пола между балками с помощью алюминиевых теплообменных пластин. Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отводить тепло вверх.
Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол.Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами.
Для каждого из этих вариантов гидронной установки Janes Radiant предоставит

• пошаговое иллюстрированное руководство по установке
• неограниченную техническую поддержку по телефону и электронной почте в течение всего времени установки
• Трубка PEX
• схема расположения трубопроводов

Коллектор (ы)

• для распределения горячей воды по различным трубопроводным контурам
• бойлер, резервуар для горячей воды или водонагреватель без резервуара, соответствующий размеру и типу проекта
• предварительно смонтированная механическая панель со всеми компонентами соответствует вашему источнику тепла
• все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе теплого пола

Это экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или большие пристройки, реконструкция или существующие помещения.

Это просто

Установка проста и совместима с вашим домом и существующими полами.

Вас поддерживают

Наши руководства по установке ясны, подробны и просты в использовании, а также мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую хотите обогреть. 2) Позвоните Джейн, чтобы узнать цену или сделать заказ. 3) Получите комплект и руководство по почте. 4) Установите и наслаждайтесь!

Как установить водяное отопление в полу | Руководства по дому

Водяное отопление в полу, также известное как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом.В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно сделаны из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель. Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель.Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, который вам больше всего подходит.

Идите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты. Это может включать снятие гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло.В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждом отсеке. В этом случае вы просверлите все отверстия на одной стороне пола и согните трубку на другом конце.

Закрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут шурупы или гвозди диаметром 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках. Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления.Медные трубы 3/4 дюйма от этих тройников должны доходить до рециркуляционного контура, обычно устанавливаемого на стене рядом с обогревателем. Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

• Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
• Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

• Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений сантехники и электропроводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как обогреть керамический пол водой | Руководства по дому

Использование воды для обогрева — это тип лучистого теплого пола, который называется гидроникой.Трубы из сшитого полиэтилена — PEX — переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается на плитку и излучается в комнату, согревая людей и предметы. Плитка — один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX. Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

Фанера

Установите трубку PEX в виде S-образных петель поверх фанеры.Петли фиксируются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными канавками, которые предназначены для труб из полиэтиленгликоля. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором. Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Установщики наматывают на пол трубы из полиэтиленгликоля, закрепляют их, привязывая к арматуре, а затем заливают обеими слоями строительного раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты. Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома.Поверх раствора уложить керамическую плитку.

Под черным полом

Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубы от одного пролета до другого. После этого добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины прикрепляются к основному полу и помогают удерживать трубы на месте.Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

поверх существующей плитки

Керамическая плитка укладывается на любой твердый черный пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол. Налейте на трубку самовыравнивающийся раствор, который скроет змеевики и обеспечит прочную ровную поверхность для новой укладки плитки. Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором сайта freshare. net, посвященного изучению природных ландшафтов Озарка. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его выполнимым — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Электрические системы лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические подушки для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, более низкие затраты на энергию

Лучистое отопление более комфортно, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы жидкостного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет упростила установку лучистых полов и сделала их герметичными. Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны в обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (каналы и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл использовать его в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, легче в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для теплоснабжения ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать.Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола. Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов.Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Откуда я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли. Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается жидкостей.

Вот что я помню как наиболее серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубой, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель — помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного проще сделать все правильно с первого раза, чем исправлять постфактум.

А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогостоящее растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Ниже приводится способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, намного более умные, чем я.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Программное обеспечение для проектирования

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно использовать один и тот же тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь помещения в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратный метр помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение БТЕ / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (БТЕ / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв.фут. = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Метод установки определит размер трубки. Для бетонных работ обычно используется 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перелив бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: BTU / час / sf; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубе x 2,0

Длина поводка или хвоста — это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

Трубка диаметром 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 — удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не надо. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На обратной стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если у меня есть расчетные температуры воды в подающей линии, различающиеся друг от друга на 10–15 градусов, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они собираются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем он будет хуже.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.
