Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Как включить теплый пол первый раз?

В статье ответы на следующие вопросы:

Как настроить теплый пол?

Когда можно включать теплый пол?

Как включить теплый пол?

Ответы на Ваши вопросы:

Если включить ТП до полного высыхания стяжки или клея, остаточная влага в цементном слое расширится, что приведет к образованию пустот вокруг кабеля. При эксплуатации это повлечет неравномерный нагрев кабеля и повреждение его изоляции. Рекомендуемые сроки полного застывания стяжки – 28 дней, высыхания клея – 7-10 дней показывают, когда можно включать теплый пол.

Когда бетон достигнет нужной прочности, производят первый запуск теплого пола, постепенно увеличивая температуру до максимальной за 3 дня. После этого постепенно снижают ее за то же время. Когда кабель расширяется при нагреве и затем остывает, между ним и бетоном образуется зазор. В этих пределах и будет расширяться кабель при работе.

Как произвести запуск теплого пола

На терморегуляторе любого типа есть выключатель с соответствующим обозначением и индикатор включения. Теплый пол включится, когда включится терморегулятор.

Температура можно установить поворотом ролика со шкалой у электронно-механических терморегуляторов, и нажатием кнопок «+» и «-» у цифровых и программируемых.

Как настроить теплый пол?

Настройка электронно-механического термостата производится поворотом ролика до нужного значения на шкале. Выбранная температура поддерживается термостатом во время эксплуатации. Изменить ее можно также поворотом ролика.

Настройка цифровых термостатов проводится аналогично, но нажатием соответствующих кнопок до нужного значения температуры.

Программируемые термостаты предусматривают полностью автоматический запуск или отключение ТП в заданное время суток, изменение температуры в соответствии с программой, заданной пользователем

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

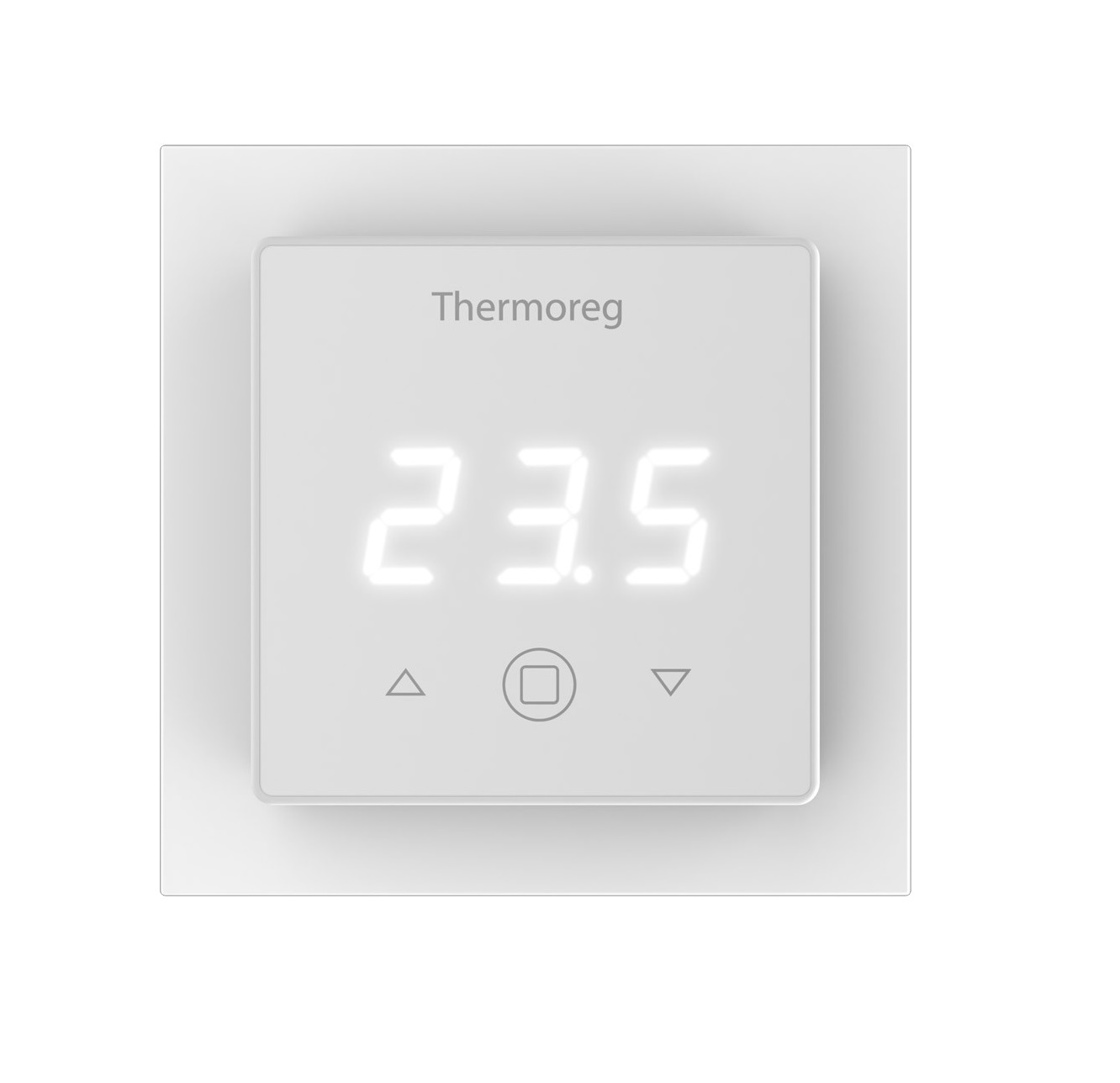

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция
Терморегулятор Thermoreg TI-200
Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу
UTH-150 Euro type

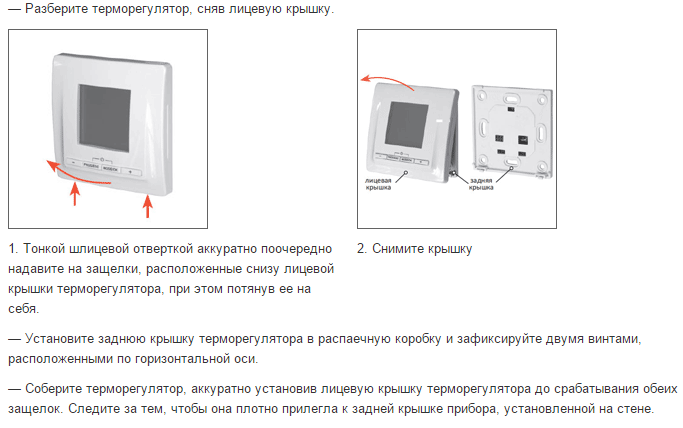

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
отвертку;
крепежные винты;
монтажную коробку;
уровень;
индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
не включайте в электросеть разобранное устройство;
не используйте регулятор при температуре выше +40 и ниже -5;
не допускайте запыления термостата;
не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

Одножильный или двухжильный резистивный кабель.

Кабель с функцией саморегулирования.

Тепловые маты.

Углеродная или биметаллическая пленка.

Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.

Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.

На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.

Далее берут датчик и помещают его в пластиковую трубу.

Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.

Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

Пленку с кабелем распределяют на черновом бетонном полу.

Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.

Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

<br />

как пользоваться, панель и блок управления, датчик, фото и видео

Содержание:

Выбирая тёплый пол для своего дома, вы, скорее всего, наткнётесь на датчик управления им. Панель управления теплым полом позволит вам сэкономить электричество, а также регулировать температуру пола, не допуская перегрева и холода, что значительно повысит уровень комфорта в вашей квартире.

На рынке существует множество вариантов таких датчиков с разным функционалом, поэтому остановиться на одном варианте бывает нелегко. В этой статье мы поможем вам разобраться в данном вопросе.

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Всего существует несколько видов панелей управления электрическим полом, которые различаются местом и способом крепления, внешним видом, способом взаимодействия с человеком и количеством подключаемых датчиков.

Разделим их по принципу их работы:

Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.

Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.

Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Выбирая вариант для себя, стоит отдать предпочтение цифровой панели управления, ведь регулировать температуру с неё достаточно удобно и цена у неё также не высока, по сравнению с программируемым терморегулятором, функции которого нужны не каждому. Цифровые панели имеют различные дизайнерские решения, поэтому могут вписаться в любую квартиру, например, как на фото.

Выбор терморегулятора

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.

На что стоит обратить внимание:

Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков на пол с подогревом в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.

Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.

Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.

Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.

Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.

Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.

Основные неполадки и их решение

Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:

Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.

Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

<br />

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Подбор терморегулятора для управления электрическим теплым полом

Установка терморегулятора сокращает потребление электроэнергии до 30%, а также делает управление электрическим теплым полом простым и удобным.

От покупателя нередко требуется подобрать подходящий блок управления. Сделать это легче, если изначально определиться, какой именно тип оборудования будет использоваться.

Разновидности терморегуляторов для электрических полов

Все терморегуляторы имеют одну основную функцию – автоматически регулировать полы, задавать необходимую температуру нагрева, обеспечивать своевременное включение и отключение нагрева.

Все оборудование можно классифицировать по принципу работы, месту размещения, а также количеству подключаемых датчиков. Проще всего разобраться в видах контроллеров температуры по принципу действия.

Существуют следующие виды оборудования:

Электронно-механический – самый простой блок управления температурой тёплого пола. Работает по принципу обычного регулятора температуры, используемого в бытовых приборах, к примеру, в утюге. Устройство с помощью механического колесика выставляется температура нагрева, которая поддерживается регулятором.
Главным преимуществом механического управляющего термостата является его низкая стоимость и простота в эксплуатации. Неисправности терморегулятора механического типа встречаются редко и легко устраняются.
Цифровой – принцип работы цифрового терморегулятора практически ничем не отличается от механического. Разница заключается в том, что управление выполняется с помощью кнопок или сенсора.
Терморегуляторы с сенсорным управлением поддерживают и контролируют определенное значение температуры. Обычно, регуляторы снабжены двумя датчиками, снимающими показания интенсивности нагрева пола и воздуха в помещении.
Программируемый терморегулятор для электрических теплых полов – устройство способное в автоматическом режиме поддерживать заданный температурный режим. Имеет дополнительные функции, позволяющие задавать индивидуальный режим работы. К устройствам часто подключаются 2-х зонные датчики температуры, что позволяет поддерживать разную температуру нагрева сразу в нескольких комнатах.
Современные программаторы поддерживают удаленное управление полом через интернет. В результате включение и выбор температурного режима можно выполнить с помощью смартфона. Считается, что монтаж программируемого терморегулятора в среднем снижает расходы на электричество приблизительно до 30-50%.

Электронный или механический терморегулятор остается наиболее популярной бюджетной версией, максимально эффективной при монтаже в небольших помещениях. Установку программатора выбирают те, кто, прежде всего, ценит комфорт во время эксплуатации.

Как выбрать терморегулятор для электрического тёплого пола

При выборе подходящего регулятора для теплых полов следует обратить внимание на пять основных аспектов, позволяющих подобрать блок управления, оптимально соответствующий параметрам используемого кабеля, а также ожиданиям хозяев.

Максимальная мощность пола. Подключение электрического тёплого пола к терморегулятору недостаточной мощности приведет к низкой температуре нагрева кабеля. На больших площадях целесообразно использовать сразу несколько датчиков.
Программаторы могут подключаться в одну сеть и в результате обеспечивать суммарную мощность более 3 кВт. Если потребляемая мощность больше, несколько регуляторов устанавливают по отдельности в разных концах помещения.
Тип монтажа – существуют как накладные регуляторы, так и встраиваемые в стену. Первые фиксируются с помощью специального короба, для вторых необходимо вырезать отверстие в стене. В инструкции по эксплуатации указана схема подключения электрического теплого пола к терморегулятору, а также подробные указания, связанные с монтажом оборудования.
Тип управления. Принцип работы контроллера управления электрическими теплыми полами отличается в зависимости от конструкции используемых датчиков, блока, регулирующего температуру и других особенностей. Наиболее точными считаются регуляторы, использующие одновременно встроенный и выносной датчик.
Функциональные особенности и удобство эксплуатации. Покупателю предлагают программируемые и непрограммируемые терморегуляторы. Программаторы более удобны в эксплуатации, имеют большое количество дополнительных функций. Команды на включение можно давать с пульта управления или при помощи интернета.
Беспроводное дистанционное управление температурой, не единственное, чем отличаются программаторы. Блок управления позволяет задать разный режим работы на несколько дней.
Внешний вид – корпус может иметь различную форму, цвет, вид. Оптимальным решением будет выбор классического оборудования, по внешнему виду, ничем не отличающегося от обычной розетки или выключателя. Можно подобрать расцветку, оптимально вписывающуюся в интерьер.

Подключить электрический теплый пол без терморегулятора можно, только при условии применения саморегулирующегося кабеля. Обычный провод, во избежание постоянных перегревов и выхода пола из строя, обязательно запитывают от блока управления.

Где правильно расположить терморегулятор

Существует несколько правил, связанных с правильным подключением терморегулятора к электрической сети, оговоренных в ПУЭ:

Высота установки терморегулятора – для работоспособности прибора это не имеет значения. Как вариант, можно поставить регулятор на одном уровне с розетками возле пола, либо в рамку с выключателями на стене. Единственно, что ограничивает высоту, это длина кабеля температурного датчика.
Во влажных помещениях – датчик температуры устанавливается непосредственно в комнате, в которой уложен нагревательный кабель. Исключение составляет ванна или другое помещение с повышенной влажностью.
Нормы установки регуляторов оговаривают, что воздействие влаги на контакты губительно влияет на работоспособность оборудования. Блок управления выносят в коридор. Кабель со встроенным термодатчиком прокидывают через стены в отапливаемое помещение.
Подключение к электросети. Принципиальная схема терморегулятора приводится в инструкции. В зависимости от модели, могут быть небольшие отличия, но в целом блок имеет несколько клемм для подключения. Предусмотрена возможность для установки датчика, подключения к электросети, монтажа греющего кабеля и заземления.
Длина кабеля питания терморегулятора, в зависимости от модели, от 1,5 до 3 м. Этого обычно достаточно для подключения к автомату или ближайшей распределительной коробке.

Сечение кабеля для подключения терморегулятора выбирается в зависимости от общего значения расчетного напряжения отапливаемого участка, подключаемого к прибору.

Возможные неисправности регулятора электрического теплого пола

Судя по отзывам тех, кто уже какое-то время использует терморегулятор, основными неисправностями, с которыми, возможно, придется столкнуться, являются:

Выход из строя блока управления. Проверка работоспособности регулятора напряжения осуществляется с помощью тестера. При прозвоне клемм прибор должен показать, что на терморегулятор подается напряжение, а после, выходит на греющий кабель. При любых нарушениях сделать ремонт проблематично, стоит отнести регулятор в сервисный центр.
Нарушения в работе термодатчика. Для тестирования используют мультиметр. Чтобы определить работоспособность, потребуется проверить сопротивление датчика.
В инструкции можно найти рабочие параметры, обычно составляющие 5-45 кОм. Отклонение в показаниях более чем на 5%, говорит о том, что требуется замена датчика температуры.

Регулировка электрических теплых полов при помощи терморегулятора с датчиками позволяет увеличить срок эксплуатации греющего кабеля, уменьшить расходы на электроэнергию, а также обеспечить комфортную эксплуатацию системы отопления.

Установка регулятора теплого пола

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.

Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.

Установка и подключение данного устройства – несложный процесс. Однако если вы не имеете должных знаний в области электротехники, стоит обратиться к специалисту.

Основные этапы монтажа терморегулятора

Подготовка места для регулятора. Он должен располагаться на высоте 1,2 – 1,5 м от пола.

Установка электромонтажной коробки и подведение к ней проводов питания 220 В.

Штробление стены под гофрированную трубку, в которой находится датчик температуры. Трубка проходит от терморегулятора к полу.

Укладка теплого пола (см. инструкции в соответствующем разделе).

Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя. Холодные подводящие выводы на концах кабеля заводятся в штробу.

Заливка стяжки.

Собственно подключение терморегулятора.

Монтажные концы кабеля, датчик температуры и провода питания подключаются к клеммам терморегулятора в соответствии с инструкцией к прибору.

Установка регулятора в монтажной коробке.

Заделывание штробы в стене.

Подробную инструкцию к регулятору теплого пола с описанием процесса монтажа можно скачать на нашем сайте. Фото с пошаговой инструкцией по установке терморегулятора также можно увидеть на странице Energy вконтакте.

Терморегулятор Energy TK08

Настройка регулятора

Каждая модель термостата будет настраиваться по-своему.

Электромеханические регуляторы имеют простое управление и всего лишь две функции – включение/выключение прибора и настройка температуры. На их корпусе обычно находятся только три элемента:

— кнопка включения,

— регулирующее колесико

— и лампочка — индикатор работы.

Вы включаете устройство, выставляете на колесике уровень желаемой температуры, и обогрев начинает работать. По достижении температуры он выключится, а затем, когда пол немного остыл – снова включится. Полностью выключить обогрев вы сможете только вручную с помощью выключателя.

Электронные регуляторы также выпускаются с сенсорным или жидкокристаллическим дисплеем. На подсвеченном дисплее отображается текущая и заданная вами температура, что очень удобно для контролирования работы системы. ЖК- и сенсорные модели бывают простыми, с набором функций, мало отличающимся от механических. А также программируемыми, которые позволяют задавать несколько графиков работы системы обогрева на сутки. К примеру, модель Energy TK02 имеет более простой функционал, в то время как Energy TK03 – программируемый терморегулятор с 4 графиками работы теплого пола и функцией «ранний старт» (автоматической корректировкой времени включения в зависимости от того, как быстро прогревается пол). Обе модели выпускаются с жидкокристаллическим дисплеем.

Каждая модель термостата имеет свои особенности управления, прочитать о которых можно в инструкции.

Компания Energy предлагает электронные, механические, простые и программируемые терморегуляторы. Купить регулятор температуры пола можно на нашем сайте.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и заменить в случае неисправности.

Без нагрева

Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может оказаться довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек.Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных элементов конструкции вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Поиск и устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного больше или меньше, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу вашего измерителя и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в оме вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor должны сниматься только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден, и его необходимо будет заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
Если вы не можете заставить ваш глюкометр пройти тест на нулевое показание, вам следует попытаться найти мультиметр с меньшей погрешностью.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

Мультиметр показывает короткое замыкание на массу. Обратитесь к производителю. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно.
Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея будет мигать «Предел пола», и пол не станет теплее.

Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
Если два датчика температуры пола соединены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Убедитесь, что каждое из проводных соединений выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для заземляющих проводов). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

TapeMat Устранение неисправностей

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо будет заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева, или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Устройство обнаружения повреждений кабеля (только мат)

Поиск неисправностей кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение «стороны нагрузки» блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но может потребоваться установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайковидный зажим для проводов заземления).

Если это программируемое управление, возможно, произошла ошибка программирования.

Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня выпадают с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрый тест изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден и тщательно замочите. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо будет заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо будет заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Кабель для обогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрый тест изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден и тщательно замочите.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Все о теплых полах | tekmar

Решение

Решение — отапливать дом с помощью системы лучистого теплого пола. Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, жильца здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером.Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.

Выбор подходящего оборудования

Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления. Эти термостаты включают светлый пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для систем водяного отопления.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым обеспечивая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

Ограничение температуры деревянного пола.Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
Сохраняйте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону.Эти комнаты часто перегреваются днем из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола около желаемой температуры воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

В целях экономии энергии наши термостаты также предлагают возможность создания программируемого графика понижения температуры в ночное время. Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии.Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Коврик площадью 25 кв. Футов, системы обогрева, электрическая плитка, 120 В, мат для теплого пола с программируемым термостатом —

Лучистое напольное отопление:

Холодные полы уходят в прошлое, когда устанавливается электрическая система обогрева пола.Вам и вашей семье понравится дополнительное тепло и комфорт, которые наша система подогрева пола привносит в любую комнату, в которой она установлена.

Система лучистого обогрева пола с электроприводом системы обогрева:

Эта электрическая система обогрева полов и термостат устанавливаются под полом в любой комнате вашего дома и будут обеспечивать лучистым теплом, обогревая пол и предметы в комнате, делая все пространство комфортным.

Монтаж:

Этот продукт представляет собой систему обогрева «MAT» с проволокой, отстоящей на 3 дюйма друг от друга и прикрепленной к сетчатому материалу коммерческого класса с помощью клейкой основы. После установки его раскатывают и кладут на пол по всей обогреваемой площади. Сетчатый материал можно разрезать, делая повороты и углы, чтобы нагреть практически любую форму. Красный нагревательный элемент нельзя разрезать.Более подробный процесс установки изложен в инструкции.

Тщательно рассчитайте квадратные метры отапливаемой площади. Не включайте постоянные предметы или участки, по которым не ходят. Приобретите систему отопления соответствующего размера.
Просто разверните коврик для теплого пола с холодным концом вверх по стене к распределительной коробке. Клейкая лента с обеих сторон мата позволяет мату оставаться на месте и лежать ровно.Вы можете манипулировать матом, чтобы он соответствовал желаемой области нагрева, используя описанные ниже методы поворота.
Установите раствор и плитку поверх системы отопления.
Подключить термостат теплого пола.

% PDF-1.4
%
173 0 объект
>
эндобдж

xref
173 75
0000000016 00000 н.
0000002530 00000 н.
0000002661 00000 н.
0000003847 00000 н.
0000003994 00000 н.
0000004141 00000 п.
0000004288 00000 п.
0000004452 00000 н.
0000004515 00000 н.
0000004627 00000 н.
0000004741 00000 н.
0000004768 00000 н.
0000005278 00000 н.
0000005305 00000 н.
0000005877 00000 н.
0000005904 00000 н.
0000006580 00000 н.
0000007203 00000 н.
0000007857 00000 н.
0000008477 00000 н.
0000009088 00000 н.
0000009785 00000 н.
0000010011 00000 п.
0000010181 00000 п.
0000010552 00000 п.
0000011447 00000 п.
0000012398 00000 п.
0000013104 00000 п.
0000013174 00000 п.
0000013292 00000 п.
0000016518 00000 п.
0000016816 00000 п.
0000017232 00000 п.
0000017302 00000 п.
0000017402 00000 п.
0000020853 00000 п.
0000021152 00000 п.
0000021598 00000 п.
0000021668 00000 п.
0000021800 00000 п.
0000026176 00000 п.
0000026474 00000 н.
0000027024 00000 п.
0000028623 00000 п.
0000028854 00000 п.
0000028937 00000 п.
0000028992 00000 п.
0000029214 00000 п.
0000029510 00000 п.
0000066162 00000 п.
0000066201 00000 п.
0000102853 00000 п.
0000102892 00000 н.
0000139914 00000 н.
0000139953 00000 н.
0000175215 00000 н.
0000175254 00000 н.
0000175281 00000 н.
0000175625 00000 н.
0000175772 00000 н.
0000175799 00000 н.
0000176165 00000 н.
0000176312 00000 н.
0000209030 00000 н.
0000209069 00000 н.
0000210443 00000 п.
0000210470 00000 н.
0000210897 00000 п.
0000211044 00000 н.
0000211429 00000 н.
0000227921 00000 н.
0000238492 00000 н.
0000278620 00000 н.
0000285154 00000 н.
0000001796 00000 н.
трейлер
] / Назад 1180798 >>
startxref
0
%% EOF

247 0 объект
> поток
hb«d«og`c`Ab,>} 湾 KԧS00m # WatC% Ջ F7 / _ + $ ¹wH% Kyd868pJȾI

5Kh8LP: bj @ Z) xyiYj_P \ vEʎB: | er> ~ Ti ‘= ws: ܧ ; $ * 5t ($ \ yZRLe ~) OH5r4ˮK˱
ЕСЛИ && {= | -J> ~ 9yqwvk4 ~ c8_, xʹ;
P

Как работает лучистый пол с подогревом

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную.Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует больших усилий.

Допустим, вы выбрали гидравлическую систему RFH.Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

Мазутный котел
Газовый котел
Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш котел или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что примерно равно стоимости первоначальной установки.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги с помощью умных термостатов. Однако большинство очень популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, таких как напольное отопление.

К счастью, есть несколько умных термостатов для электрического теплого пола. Они просто не пользуются такой популярностью в прессе, как крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, созданные специально для электрического теплого пола, и для чего их нельзя.Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

906 -Термостат напряжения с Wi-Fi

9682

цены на продукт по телефону:

Какие обогреватели работают с термостатами подогрева пола Wifi?

SunTouch в коврике для подогрева пола

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева полов.

Другой тип теплых полов использует бойлер, в котором в качестве источника тепла циркулирует жидкость. Эти обогреватели называются жидкостными обогревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои собственные нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели — довольно простые устройства.Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение — для обогревателей требуется 120 / 240в и не более 15А. Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать прерыватель GFCI внутри термостата.

Будет ли работать термостат линейного напряжения для электрического теплого пола?

Мне действительно нужен умный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат с линейным напряжением? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола. Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

Что использовать: датчик пола или датчик воздуха?

Использование теплого пола в качестве основного или дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете напольный обогреватель в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха. Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы попадете в ситуацию, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше.Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно.Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT — самый продвинутый в этой области. Он имеет возможность подключаться к голосовым помощникам, IFTTT и «Работает с Nest».

Laticrete также интегрируется с голосовыми центрами и несколькими концентраторами для умного дома.

Некоторые мысли о надежности WiFi-соединения

Для меня поцелуй смерти для любого «умного» устройства — это частые отключения и вызываемое ими ненадежное поведение.Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то подвал, веранда на 4 сезона или, может быть, мастерская, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу же возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если ваш смартфон дает 3 или меньше полосок, возможно, вам стоит подумать о приобретении удлинителя.

5 Умных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

WiFi-термостат nVent NUHEAT SIGNATURE

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверять историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. Несколько лет этого не было. Но программное обеспечение получило обновление в конце 2018 года. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

Подключите несколько термостатов в нескольких местах
Измените настройки температуры из любого места с помощью мобильного приложения
Простое и эффективное планирование
Отслеживайте время работы

NUHEAT долгое время считался устройством «Работает с Nest», но новый В обновлении добавлена необходимая интеграция IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного спектра систем автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции как термостат. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные в типичных интеллектуальных термостатах, NUHEAT — это то, что вам нужно.

nVent NUHEAT Signature WiFi-термостат | Проверить цену

Schluter DITRA-HEAT-E-WiFi Термостат

Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в обращении. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат Wi-Fi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

Schluter DITRA-HEAT-E-WiFi Термостат | Проверить цену

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Знаю, знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete имеет ряд интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе.Однако программное обеспечение с ошибками и отсутствие обновлений сделали его недостающим.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (во многом как у Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон к экрану термостата. Конечно, в этом нет необходимости, но вы можете добавить немного своего собственного стиля, и это здорово.

Laticrete Strata Heat представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США трудно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

SunTouch Connect WiFi Термостат

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

В приложении есть «режим на выезде», позволяющий выключить все термостаты сразу. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это все еще в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать либо за день, либо за месяц.

Небольшое неудобство, которое я испытываю при использовании многих термостатов сетевого напряжения, — это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Wi-Fi-термостат SunTouch Connect | Проверить цену

Последние мысли

Все эти термостаты, кроме Mysa, были адаптированы из неумных термостатов.Дополнительный Wi-Fi был просто втиснут в существующий термостат. Имея это в виду, неудивительно, что интеграция умного дома не очень продвинута.

Изображение	Название	Цена	Купить
TopTop	Mysa Smart Thermostat для электрического подогрева пола			Купить сейчас
	Schluter DITRA-HEAT-E-WiFi Термостат DHERT104 / BW		Купить сейчас

Как подключить терморегулятор теплого пола

Статьи по теме

Как включить теплый пол первый раз?

В статье ответы на следующие вопросы:

Ответы на Ваши вопросы:

Как произвести запуск теплого пола

Как настроить теплый пол?

Установка терморегулятора теплого пола своими руками

Основные сведения о терморегуляторе для теплого пола

Подготовка к работе

Нюансы монтажа разных видов терморегуляторов

Полезная информация об электропроводах

Ключевые положения техники безопасности

Поэтапная инструкция по монтажу регулятора

Видео – Установка терморегулятора теплого пола

как правильно подключить регулятор, схема, как соединить с датчиком

Виды электрического теплого пола

Способы монтажа терморегулятора

Правила подключения кабельного пола

Установка нагревательных матов

Монтаж пленочных полов

как пользоваться, панель и блок управления, датчик, фото и видео

Терморегуляторы для электрических полов

Выбор терморегулятора

Расположение терморегулятора

Основные неполадки и их решение

Подбор терморегулятора для управления электрическим теплым полом

Разновидности терморегуляторов для электрических полов

Как выбрать терморегулятор для электрического тёплого пола

Где правильно расположить терморегулятор

Возможные неисправности регулятора электрического теплого пола

Установка регулятора теплого пола

Основные этапы монтажа терморегулятора

Настройка регулятора

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Настенные термостаты

Без нагрева

Замена клапана неисправной зоны

Замена неисправного нагревательного кабеля или мата

Комната недостаточно нагревается

Предупреждения

Поиск и устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

TapeMat Устранение неисправностей

Устранение неисправностей WarmWire

Все о теплых полах | tekmar

Решение

Коврик площадью 25 кв. Футов, системы обогрева, электрическая плитка, 120 В, мат для теплого пола с программируемым термостатом —

Как работает лучистый пол с подогревом

Лучший интеллектуальный термостат для вашего теплого пола

Какие обогреватели работают с термостатами подогрева пола Wifi?

Будет ли работать термостат линейного напряжения для электрического теплого пола?

Что использовать: датчик пола или датчик воздуха?

Как эти термостаты будут работать с моим умным домом?

Некоторые мысли о надежности WiFi-соединения

5 Умных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

WiFi-термостат nVent NUHEAT SIGNATURE

Schluter DITRA-HEAT-E-WiFi Термостат

Термостат Laticrete Strata Heat WiFi

SunTouch Connect WiFi Термостат

Последние мысли

Leave a reply Отменить ответ
