Как в частном доме сделать теплые полы от водяного отопления видео: Водяной теплый пол в частном доме своими руками, фото, схемы, расчеты

Содержание

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.




Водяной теплый пол, монтаж

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

  • Удаляется весь строительный мусор;
  • Выровнять  при необходимости  пол;
  • Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

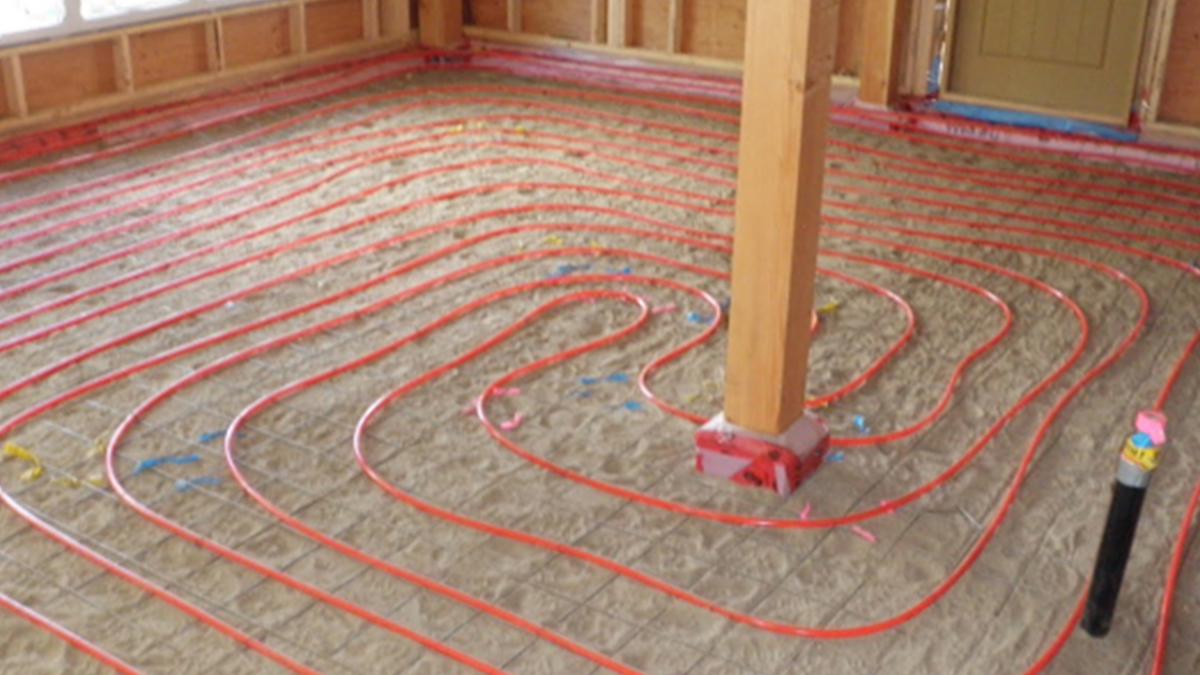

Способы укладки водяного теплого пола

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 – 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео:

Видео:

Видео:



Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

Как сделать тёплый пол в ванной своими руками

Пол в ванной холодный даже тогда, когда вся комната заполнена паром: теплый воздух всегда поднимается вверх, а покрытие на полу чаще всего керамическое, хорошо проводящее тепло. Как сделать тёплый пол в ванной?

Неправильный монтаж водяного пола (процесс монтажа теплого водяного пола своими руками) приведет к нерациональным теплопотерям во всей отопительной системе.

Ошибки при укладке электрического пола чреваты еще худшими последствиями: повышенная влажность в сочетании с неправильным подключением к электросети несет опасность для жизни.

Рассмотрим, как правильно сделать теплый пол в ванной комнате.

Содержание статьи

Полы электрические и водяные: какой лучше выбрать

Как сделать теплый пол в ванной в частном доме? Здесь приемлемы все виды полов и все способы подключения. Водяной пол можно встроить в отопительный контур от газового котла – это самый дешевый и экономичный вариант, особенно если контур и котел уже есть.

Внимание! Для монтажа теплого пола в системе должен быть циркуляционный насос.

Немного сложнее с электрическими: за городом перебои в электросети — частое явление. Электрический пол в эксплуатации обойдется дороже водяного, электроэнергия стоит дорого (расход электроэнергии теплых электрических полов).

На этом варианте можно остановиться, если водяное отопление в доме не предусматривается вообще (например, основной источник тепла – русская печка).

Как сделать тёплый пол в ванной от отопления в городских условиях? Невозможно. Администрация не даст разрешение на врезку в отопительный стояк, поскольку это приведет к нарушению функциональности всей системы многоквартирного дома. Без разрешения врезку выполнять нельзя, подсудное дело.

Но у горожан тоже есть возможность монтажа водяного пола для ванной, не запрещенная законом: прямое подключение к горячему стояку.

Как сделать теплый пол в ванной от горячей воды, рассмотрим ниже. Минусы у этого варианта есть: пол будет нагреваться только тогда, когда течет горячая вода. А вода в кране будет холоднее: успеет частично остыть, пройдя по контуру.

Оптимальным вариантом для города остается электрический пол. Площадь обогрева, как правило, небольшая. Необязательно держать систему включенной постоянно. При правильном расчете энергопотребление будет вполне экономичным.

Дешевый вариант – нагревательный кабель. Его минусы – электромагнитное излучение, сложность укладки, необходимость монтажа стяжки (существующие виды теплых электрических полов).

Пленочный пол обойдется дороже, но других минусов у него нет. Укладка кабельных матов в ванной проблематична: помещение маленькое, геометрия сложная. Подобрать необходимое количество матов трудно, а резать их нельзя.

Как сделать теплый пол в ванной от электричества, описано ниже. Общее требование для пленки и кабеля: в соответствии с нормами электробезопасности пол следует подключать к отдельному автомату с УЗО 25 ампер. И в остальном тоже нужно следовать ПУЭ.

Независимо от вида пола первым делом составляется схема. На схеме отражается расположение труб/кабеля/секций пленки, местонахождение термостата, водяного коллектора. На основании готового чертежа можно подсчитать необходимую длину кабеля или трубы, нужное число секций пленки.

Участки под ванной, раковиной, унитазом, стиральной машиной (если она тоже здесь) следует исключить: их греть нецелесообразно, а для электрических полов еще и чревато перегревом.

Особенности монтажа водяного пола

Как сделать водяной теплый пол в ванной – вариант для частного дома: интеграция пола в общий отопительный контур.

  1. Установить коллекторный шкаф (на небольшой высоте) или выполнить нишу, в которую будет устанавливаться коллекторная гребенка. Для теплого пола требуется свой коллектор, независимый от радиаторов.
  2. Установить гребенку, подключить к ней подающую и обратную трубы от котла. В местах соединений установить запорные вентили.
  3. Снять напольное покрытие, демонтировать старую стяжку.
  4. Выровнять основание цементным раствором, заделать трещины и впадины.
  5. Застелить пол гидроизоляционной пленкой с заходом на стены.
  6. Приклеить на стыках пола со стенами демпферную ленту. Ее край должен быть чуть выше будущей стяжки (от чего зависит толщина стяжки для водяного теплого пола ).
  7. Залить черновую стяжку. От нее до будущего финишного покрытия должно оставаться около семи сантиметров.
  8. Просушить стяжку в течение трех дней, регулярно смачивая водой.
  9. Уложить теплоизолятор: фольгированный пенофол, ППС, пенополиуретан.
  10. Если утеплитель не фольгированный, застелить его фольгированной пленкой. Стыки полос проклеить металлизированным скотчем.
  11. Уложить арматурную сетку.
  12. Уложить трубы в соответствии со схемой. Крепить к сетке пластиковыми хомутами. Шаг между витками – 15-25 сантиметров.
  13. Подсоединить подающую трубу и обратку к патрубкам коллектора через запорные вентили.
  14. Включить воду, оттестировать систему на протечки.
  15. Остудить пол, залить чистовую стяжку. Общая высота вместе с трубами – до 7 см.
  16. Подсушить стяжку (около суток), уложить плитку (как сделать теплые водяные полы под плитку своими руками).
  17. Систему можно включать, когда стяжка полностью схватится (примерно через месяц).

Как правильно сделать теплый пол в ванной от горячей воды? Пирог пола – как описано выше. Особенность этого способа подключения – подсоединение подающей и обратной труб непосредственно к горячему стояку.

Это вносит некоторые коррективы в стандартный монтаж:

  1. Металлический стояк горячей воды нужно заменить на пластиковый.
  2. Рекомендуется укладывать пол трубой увеличенного диаметра (металлопластик 2 см) вместо чаще всего используемого сечения 1,6. Иначе при маленьком напоре система будет работать медленно и неэффективно.
  3. Лучше использовать короткую трубу, до 20 м. Шаг укладки – 15 см.
  4. Толщину чистовой стяжки рекомендуется сократить до 5 см максимум.
  5. Слой теплоизоляции желательно сделать толстый: если ППС, то не меньше полутора сантиметров при плотности 35 килограммов на куб.
  6. Трубы к стояку подсоединяются через шаровые краны, регулировочные и балансировочные (о трубах для теплого водяного пола).

Электрические полы

Как сделать электрический теплый пол в ванной из кабеля? В целом процесс похож на монтаж водяных труб: гидроизоляция – черновая стяжка – утеплитель – фольга – сетка – кабель – тестирование системы на работоспособность – чистовая стяжка – покрытие.

Терморегулятор монтируют на стену накладным способом или помещают в штробу не выше чем в метре от пола. При открытой проводке силовой кабель от распредщита к термостату подводят в гофрированной трубе, при закрытом монтаже укладывают в штробу.

Термодатчик с отходящим от него проводом убирают в отрезок гофротрубы. Датчик укладывают между витками кабеля, проводник в гофре подсоединяют к терморегулятору.

Как сделать тёплый пол в ванной комнате, если вы остановились на пленочном варианте:

  1. Пирог пола формируется, как описано выше.
  2. Секции пленки расстилают параллельно друг другу в соответствии со схемой.
  3. Подключают тоже параллельно.
  4. Стяжку сверху можно не класть. В отсутствие стяжки поверх пленки стелют дополнительный слой гидроизоляции.
  5. Положить лист фанеры.
  6. Уложить керамогранитную или керамическую плитку на клей (технология укладки электрического теплого пола под плитку).

Заключение

Мы изложили основные правила, как сделать теплый пол в ванной своими руками.

В загородных условиях предпочтительны водяные полы, в городе электрические. Особенно если квартира расположена не на первом этаже.

Протечки труб случаются даже при грамотной укладке. А если вы зальете соседей, затраты на ремонт могут оказаться сопоставимы с теми средствами, которые вы сэкономили (водяные теплые полы — технология монтажа).

Видео: как сделать теплый пол в ванной своими руками.

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU



Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

  • электрического кабеля;
  • нагревательных матов, т. е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

  1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
  2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
  3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
  4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
  5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
  6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
  7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
  8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
  9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

  1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
  2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
  3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
  4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
  5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

  • Теплые полы позволяет высвободить полезную площадь, т. е. устроить отопления без использования радиаторов;
  • Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
  • Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.



Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

  • трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
  • общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
  • длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
  • трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
  • при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

  • Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
  • Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
  • Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
  • В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
  • Существует возможность отключения части контуров от системы.
  • Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
  • Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

  • Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
  • Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
  • Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
  • Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
  • Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
  • Утепление межэтажных перекрытий увеличивает нагрузку на балки.
  • Установка циркуляционных насосов и терморегуляторов обязательна.
  • Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

  1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
  2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
  3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
  4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
  5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
  6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

  • Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
  • Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
  • Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
    Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.

  • Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
  • Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
  • Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
  • Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

«Неправильный» водяной теплый пол в частном доме

Как и обещал ранее, попробую описать, как сделать «неправильный» водяной теплый пол. Почему «неправильный»? А потому что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная, и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос «Быть или не быть» ТП имеет один ответ – быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере – основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 до 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски – от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие с перехлестом 10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это. Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50 м2 мне, после расчетов, требовалось около 160 м. Вон она, бухта, лежит под лестницей.

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20 см.

Выбранная схема укладки – улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило «Сколько запаса не оставляй, все равно 50 см не хватит»), да и две трубы вести – тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и … правильно… Два отверстия — в две трубы. Поэтому унитаз — приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка… Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили… В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и… насос «Малыш». У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 — 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент – отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков – потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах — это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики — молчать) – это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через …дцать – укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

Теплый пол водяной от газового котла в доме своими руками

Если вы хотите сделать теплый пол водяной от газового котла в доме своими руками, то вам стоит остановиться на четырех важных моментах в этом процессе.

Для начала посмотрим, какие работы по шагам вам придется выполнить, чтобы сделать теплый пол водяной от газового котла в доме своими руками.

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

  1. Установка газового котла в котельной.
  2. Обвязка котла.
  3. Установка коллекторов системы отопления.
  4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
  5. Установка управляющей автоматики котла.
  6. Подключение системы.
  7. Проверка системы.
  8. Монтаж финишного покрытия в помещениях.

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

Обвязка газового котла

С точки зрения температуры теплоносителя система отопления с теплым полом является низкотемпературной СО.

Это значит, что редко когда температура теплоносителя в трубках пола превышает 40-45 С.

Исходя из этого, обвязка газового котла под теплый пол может быть сразу произведена полипропиленовыми или металлопластиковыми трубами.

На выходе из котла монтируется группа безопасности, хотя она и не имеет здесь такого значения, как, например, при использовании твердотопливного котла.

Тут же ставится расширительный мембранный бак, поскольку в зависимости от тактования котла будет иметь место тепловое расширение объема теплоносителя в системе.

Использование коллекторной системы с теплыми полами

Самый разумный вариант, который можно предложить при использовании теплых полов – это коллекторная система.

Поскольку система является низкотемпературной, важно, чтобы каждая ветка теплого пола в каждом помещении получала свою порцию теплоносителя с заданной температурой.

В противном случае мы будем иметь в первом по ходу помещении температуру пола в 40 С, а в последнем не будет и 20 С. В итоге часть помещений будет вымерзать в морозы.

Коллекторная система позволяет распределять теплоноситель по помещениям «параллельно», отправляя в каждую ветку теплоноситель заданной температуры.



Чтобы можно было задавать температуру для каждого помещения, используются термоголовки на коллекторах.

Также для обеспечения правильной циркуляции теплоносителя на каждую ветку работает свой циркуляционный насос.

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Если же установлена погодозависимая автоматика, то еще до начала понижения температуры в помещениях котел начинает выдавать повышенную мощность, поскольку работает на показателях уличной температуры.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Как сделать теплый пол водяной от газового котла в доме своими руками — видео

Если вы решили сделать теплый пол водяной от газового котла в доме своими руками, видео поможет вам отследить все этапы обустройства и монтажа.

Как говорится, лучше один раз увидеть весь процесс собственными глазами и все записать, чем услышать и прочитать где-то.

Смотрите видео и задавайте свои вопросы в комментариях.

Теплый пол в частном доме.

Деревянная технология укладки теплого пола. Видео

Водяной теплый пол своими руками

Водяной теплый пол, сделанный вручную из плитки или ламината, является отличной альтернативой традиционному конвекторному утеплению. В этом случае тепловые потоки идут снизу вверх, создавая комфортную среду в пространстве у пола. Материал финишного покрытия При устройстве водяного теплого пола с теплоносителем в принципе это не особенно важно, но особенно популярна такая конструкция в плиточных полах — в ванных и туалетных комнатах.Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При установке теплого пола с жидким теплоносителем под плитку стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая плитка имеет меньшую скорость нагрева. Плитка с шероховатой поверхностью быстро потеряет тепло, передаваемое ей системой отопления.

Кроме того, обратите особое внимание на качество приклеивания плитки, под ней не должно быть пустот, так как термическая деформация пола может привести к его повреждению.

Подключение напольного коллектора

Начальным этапом при проектировании теплого пола с теплоносителем является установка коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для теплого пола.

Коллекторы водяные напольные имеют несколько модификаций, различающихся, например, количеством входов и выходов. Для того, чтобы понять, какой именно тип вам нужен, нужно произвести расчет водяного теплого пола.

В ходе нее вы определите, сколько труб, какого диаметра вам нужно для организации теплого пола.

Специалисты рекомендуют к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом можно создать несколько контуров теплого водяного пола в одном помещении, каждый из которых будет подключен к коллектору.

Средний размер такого устройства (коллектора) составляет около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Приобрести коллекторный прибор и ящик для него в магазине стройматериалов.

Выдолбить нишу в стене под коллектор или рассчитать место его установки.В целях экономии труб коллектор можно установить прямо над полом.

Запорный вентиль должен быть установлен на каждой трубе.

Основные виды теплых водяных полов

Независимо от того, какое финишное покрытие вы планируете использовать — теплый пол с теплоносителем имеет три основных типа устройств:

  1. -бетон — трубы теплоносителя уложены в массе цементно-песчаной стяжки.
  2. — прочный — теплый пол помещается в теплоизолятор специальной формы из полимеров или алюминия, а затем на данную конструкцию укладывается финишное покрытие,
  3. -деревянный — традиционный деревянный пол по бревнам, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка фундамента

После установки коллекторного шкафа и расчета необходимого количества труб нужно подготовить основание — пол. Его необходимо очистить от мусора и выровнять. Не следует добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

При формировании выравнивающей стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, чтобы не повредить пол при температурных перекосах.

Если вы собираетесь проектировать систему в большом помещении с несколькими контурами охлаждающей жидкости, уложите демпфирующую ленту по краям контуров.

Следующим этапом является установка гидроизоляции. Его можно сделать как из плотной полимерной пленки, так и из специального раствора.

Утепление полов — основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не обогревал ни соседей, ни улицу — необходимо обеспечить качественное утепление помещения.Только при качественно прогретом поле тепло от водяного пола уйдет в зону жизни.

Теплоизоляционные материалы обычно представляют собой вспененные полимеры, такие как пенополистирол или пенопласт.

Армирование перекрытия

Чтобы вся конструкция теплого водяного пола имела хорошую надежность, необходимо на слой теплоизоляции положить армирующую удерживающую сетку.

На этом рисунке вы можете увидеть арматурную сетку, которая укладывается непосредственно на слой гидроизоляции.

Укладка труб на теплый пол стяжкой

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый метод имеет свои преимущества, но в холодном климате рекомендуется проложить тепловую трубку «улитка», так как таким образом обеспечивается более равномерное распределение тепла по всей поверхности пола.

Схема укладки труб также может быть комбинированной, особенно это актуально в помещениях сложной конфигурации.

Видео — прокладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола

Водяной теплый пол на основе полистирола

Еще один вариант устройства водяного теплого пола с теплоносителем — установка труб в специальных плитах с пазами из вспененного полимера. Кстати, о том, что нужно, мы уже писали в этой статье.

Для компенсации теплового расширения в эти плиты уложены деформируемые плиты. Рекомендуется использовать в легких зданиях с ограниченной нагрузкой на пол.

Как и в случае с теплым полом со стяжкой на основном этаже, первым этапом является теплоизоляция.

После этого укладываются плиты на теплоизоляцию. Укладка происходит начиная с угла комнаты. Пластины из пенополистирола имеют специальные пазы, в которые укладываются трубы теплоносителя.

После укладки трубопроводной системы подключите контуры отопления к коллектору и протестируйте систему, после чего можно переходить к устройству чернового пола, например, ДСП или ГВЛ, а затем отделке пола, например, плитке.

Так выглядит принципиальная схема теплого водяного пола на пенополистирольных плитах

1. Финишный пол,
2. Слой теплоизоляции
3. Трубопровод от теплоносителя
4. Алюминиевые компенсационные пластины
5. Полистирольные пластины с пазами для труб
6.Перекрытие

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас есть перекрытия из дерева, желательно использовать другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: решетчатый и модульный.

При укладке модульного пола используются сборные элементы из ДСП, в которых уже проделаны пазы для установки труб теплоносителя.

1. Первым этапом устройства такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. По задуманной схеме подходит фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. Поверх этой конструкции укладывается влагопоглощающий слой. В качестве его можно использовать вспененный полиэтилен или простой картон.

6. Поверх конструкции из деревянных бревен, алюминиевых профилей и труб теплоносителя укладывают черновой пол, например, из ДСП или гипсоволокнистого листа.Не забудьте оставить зазор между пластинами для теплового расширения. Аналогичный зазор необходимо оставить между плитами и стенами.

7. На черновой пол смонтирована отделка — кафель.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом устройства водяного теплого пола под плитку своими руками — предлагаем посмотреть видеоинструкцию:

Видео — установка водяного теплого пола

Система теплых полов станет прекрасным дополнением к основной системе отопления.Также теплый пол может спокойно выполнять функции основного отопления без необходимости использования дополнительных устройств.

Часто хозяева решают выполнить монтаж теплого пола своими силами. А если для подключения электросети необходимо иметь навыки выполнения электромонтажных работ, то самостоятельное устройство водяного теплого пола под силу каждому. Прочтите инструкцию и приступайте к работе.

Первый шаг

Демонтировать старую стяжку до земли.Убедитесь, что капли на поверхности не превышают 1 см.

Второй шаг

Уложить на тщательно очищенный поверхностный слой гидроизоляционного материала.

Третья ступень

Закрепите демпферную ленту по периметру комнаты. Если ваша система будет состоять из нескольких цепей, ленту также необходимо проложить вдоль линии между этими цепями.

Четвертый шаг

Прогрейте базу. Утеплитель, а также порядок утепления подбирается индивидуально в соответствии с условиями конкретной ситуации.

Итак, если система будет использоваться как дополнение к основному отоплению, достаточно будет уложить фольгированный полиэтилен.

В большинстве случаев в качестве теплоизоляционного материала используется пенопласт или другой подходящий материал.

Также в продаже имеются обогреватели, разработанные специально для установки в сочетании с трубами теплого пола. В их составе уже есть каналы для укладки труб.

Пятый шаг

Положите арматурную сетку на изоляцию.Он поспособствует увеличению прочности стяжки, которой вы заливаете трубы.

В этом случае трубы системы можно прикрепить непосредственно к сетке, что избавляет от необходимости использовать специальные зажимы и планки. В этом случае для крепления можно будет использовать обычные пластиковые стяжки.

Вам необходимо выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы — это даст вам возможность сэкономить время и силы.

Рассчитать необходимую мощность для каждой отдельной цепи исключительно по формулам довольно сложно. Такой расчет требует учета многих параметров. В этом случае малейшая ошибка может привести к крайне неблагоприятным последствиям.

Для расчета системы необходимо знать следующие параметры:

Перечисленные параметры позволят рассчитать оптимальную длину укладываемых труб, а также соответствующий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также необходимо найти подходящий маршрут укладки труб. Помните: вода, проходя по трубам, постепенно теряет тепло. поэтому распределение элементов системы необходимо выполнять с учетом ряда важных нюансов , а именно:

  • трубы рекомендуется запускать от менее теплых (внешних) стен помещения;
  • если труба вводится в помещение не со стороны наружной стены, то необходимо утеплить часть трубы от точки входа в стену;
  • для постепенного снижения интенсивности нагрева от наружных стен помещения применяется вариант кладки «змейка» на внутренние стены;
  • для обеспечения равномерного обогрева пространства в помещениях, не имеющих внешних стен (гардеробы, санузлы и т. Д.)), воспользуйтесь методом установки по спирали. В этом случае спираль должна развиваться от края комнаты в ее середине.

Чаще всего используется шаг укладки труб 300 мм. В местах с повышенными тепловыми потерями шаг труб можно уменьшить до 150 мм.

Желательно, чтобы сопротивление труб в цепях, подключенных к общему коллектору, было одинаковым. Для этого необходимо особо крупные контуры разделить на несколько более мелких. Особенно велики в этом случае контуры, длина трубы которых превышает 100 м.

Также специалисты категорически не рекомендуют отапливать несколько помещений одним контуром. Мансардные этажи, застекленные веранды, балконы и т. Д. Помещения должны обогреваться по раздельной системе. В противном случае эффективность нагрева значительно снизится.

Руководство по установке системы теплого пола

Приступите к установке системы. Работа ведется в несколько этапов.

Первая ступень — коллектор

Монтаж коллектора осуществляется в специально сконструированном коллекторном ящике.Обычно толщина такой коробки составляет 120 мм. Подбирайте размеры в соответствии с габаритами коллектора грубыми и с учетом размеров различного рода дополнений, таких как датчики нагнетания, давления и т. Д.

Оборудуйте коллекторную группу так, чтобы под ней оставался зазор, достаточный для изгиба труб.

Установить коллекторный шкаф. Сделайте так, чтобы длина труб от каждого отапливаемого помещения и контура системы была примерно одинаковой.

Чаще всего шкафы-коллекторы просто монтируют в стены — толщина 120 мм позволяет это сделать. Коллекторный бокс необходимо установить выше уровня системы теплого пола.

Важно помнить: создавать всевозможные ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже категорически запрещено.

Сборка коллекторного шкафа осуществляется согласно прилагаемой инструкции, поэтому на данном этапе у вас не возникнет никаких проблем и трудностей.

Вторая ступень — отопительный котел

Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально передавать входящие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем теплых полов и добавляете 15-процентную маржу.

Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. В конструкцию современных котлов изначально входит подходящий насос. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м 2.

В том случае, если габариты помещения превышают заданные значения, придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в шкафах выносного коллектора.

Непосредственно на местах ввода и вывода теплоносителя из котла необходимо установить запорную арматуру. С помощью этих устройств можно отключать отопительное оборудование при возникновении такой необходимости, например, для ремонта или профилактического обслуживания.

Чаще всего домашние умельцы отдают предпочтение котлам электрического отопления — они самые простые в установке и очень хорошо показывают себя при работе в паре с системой теплого пола.Для установки и подключения оборудования просто следуйте инструкциям производителя.

Третья ступень — трубы

Укладка труб выполняется по заранее подготовленной схеме. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.

Также можно прикрепить трубы к сетке пластиковыми стяжками — об этом уже говорилось ранее.

Прикрепляя трубы следите за тем, чтобы они не пережимались слишком сильно — лучше, когда петля будет свободной.

Старайтесь делать изгибы как можно точнее, соблюдая рекомендации по минимально допустимому радиусу. В случае полиэтиленовых труб этот радиус обычно составляет 5 диаметров трубы.

Если слишком сильно сжать полиэтиленовую трубу, на ее изгибе образуется полоска беловатого оттенка. Это указывает на наличие комнаты. Такие трубы использовать запрещено — в месте складки очень быстро появится прорыв.

Подсоедините трубы системы к коллектору с помощью фитинга или евроконусной системы.

После завершения монтажа системы обязательно проверьте теплый пол. Для проверки налейте воду, создайте давление около 5 бар и оставьте теплый пол в таком же состоянии на сутки. Если по прошествии 24 часов заметных надстроек и протечек нет, можно переходить к устройству стяжки.

Четвертый этап — стяжка

При заливке бетонной стяжки на трубы необходимо прикладывать рабочее давление. После заливки стяжку нужно дать высохнуть на месяц.Только после полной стойкости стяжки можно переходить к укладке финишного покрытия.

При формировании бетонной стяжки необходимо учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии по толщине заделки и используемого финишного покрытия.

В случае укладки плитки толщина стяжки должна быть около 30-50 мм. Или можно уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться неравномерно.

В случае укладки линолеума, ламината и т.п. толщина стяжки должна быть еще меньше. Чтобы затвердеть заливку в такой ситуации, необходимо использовать дополнительную армирующую сетку, уложенную поверх труб.

Теплый пол

Удачной работы!

Видео — Сделаем теплый пол своими руками

В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов. Мы остановимся на важных нюансах при правильной установке системы.

Инструкция по монтажу теплого пола

Перед началом работ необходимо произвести расчет системы отопления, определить длину и диаметр труб, элементы управления и контроля, а также перечень запорной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителя и гидроизоляции. При выборе материалов и расчете технических показателей системы теплого пола учитывается материал пола.

Толщина утеплителя из пенополистирола или пенополистирола составляет примерно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Рассмотрим вариант установки теплого пола поверх бетонных полов на первом этаже; для гидроизоляции используется дешевая полиэтиленовая пленка толщиной 30–40 мкм, верхняя стяжка из полусухого бетона, финишное покрытие пола — керамическая плитка. Покупаем пластиковые трубы для системы, металлическая сетка используется для повышения прочности верхней стяжки и крепления труб.

Шаг 1. Подготовка основания. Основное внимание стоит обратить на неровности. Хотя пенополистирол имеет хорошие показатели физической прочности, длительные нагрузки в определенных местах вызывают его деформацию. Соответственно, система трубопроводов деформируется, верхняя муфта «проседает», появляются дополнительные и ненужные силы для разрушения. В самых неприятных случаях эти явления могут достигать критических значений и негативно сказываться на чистовом напольном покрытии. В итоге придется делать сложный ремонт.

Есть еще один нюанс, на который нужно обратить внимание при подготовке основания. Имеется в виду место крепления демпферной ленты к стене. Во избежание появления ненужных воздушных «карманов» на стыке ленты стену необходимо выровнять. Можно использовать кельму, но если у вас есть достаточный опыт строительных работ, то и кельмой у вас это хорошо получится, получится намного быстрее.

Шаг 2 . Укладка гидроизоляции и утеплителя.Рекомендуем использовать дешевую полиэтиленовую пленку, материал отлично выполняет свои задачи, при необходимости растягивается, что сводит к минимуму риск разрывов.

Пленка гидроизоляционная для пола

Как мы уже писали, толщина утеплителя зависит от пола и климатической зоны проживания. Если необходимо сделать теплоизоляционный слой толще 5 см, то рекомендуем покупать не одну толстую плиту, а две тонкие.

Толстые плиты можно использовать для утепления стен; в таком положении изгибающие нагрузки на них вообще не действуют.Законы физики гласят, что две тонкие пластины имеют больший запас прочности на изгиб до образования трещин, чем одна толстая. Это означает, что общая толщина в обоих случаях одинакова. Такие особенности позволяют утеплителю компенсировать возможные недостатки при подготовке основания. Утеплитель следует класть таким образом, чтобы стыки перекрывались.

Если пластины не удалось аккуратно отрезать и в стыках образовались заметные щели, их необходимо заделать монтажной пеной. Многие строители советуют закрепить демпферную ленту поверх утеплителя прямо под цементной стяжкой, такой вариант имеет право быть. Мы не приветствуем такое решение; ведь его гораздо эффективнее и надежнее закрепить до утепления, это поможет идеально заделать щели по периметру помещения без использования пенопласта.

Практические советы. Необязательно дожидаться полного высыхания пены и затем обрезать излишки. Как только будет залит первый ряд теплоизоляционного материала, сразу положите на него второй. Свежая пена — отличный клей для всех пеноматериалов, она надежно скрепит два слоя утеплителя, тем самым повысив прочность нижнего слоя.

Шаг 3. Установите световозвращающую пленку. Приобретите ту, которая имеет разметку в виде квадратов по 5 мм, она поможет точно контролировать процесс прокладки трубопроводов системы. Большинство «советников» рассказывают, как эту пленку нужно герметично заклеить скотчем в местах стыков и по периметру, какая в результате получится огромная экономия тепла. Все это неправда; таким способом следует герметизировать паро- и гидроизоляцию; пленка не сохраняет тепло. Если вы правильно уложили изоляционные плиты, то не нужно тратить время на проклейку пленки. Наемные бригады занимаются таким бизнесом только по одной причине: это очень легкие работы, и заказчик заплатит за их выполнение хорошие деньги. Проклеивайте швы только в том случае, если на бетонном основании нет защиты полиэтиленовой пленкой.

Хотя, как показывает практика аварий с теплым полом, любая гидрозащита в этих случаях не дает никакого эффекта. Вода будет повышать свой уровень, пока не найдет отверстие для утечки.И она обязательно ее найдет, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она никак не опускается вниз, она появится вверху. Какая разница в ремонте — потолок нижнего этажа или пол верхнего? Чем раньше будет обнаружена протечка, тем меньше будет повреждение всех конструкций. Если вода будет долго пропитывать стены, то на них появится грибок и т. Д. При установке теплого пола с водяным отоплением основное внимание следует уделять герметичности системы, а не приклеиванию швы скотчем.

Шаг 4. Прокладка труб системы отопления. Настоятельно рекомендуется перед укладкой нарисовать несколько вариантов схем. Это занимает очень мало времени и позволяет избежать досадных ошибок. Кроме того, при составлении схем есть возможность выбрать оптимальное расположение контуров с учетом их длины и геометрии.

Практические советы . Есть верные рекомендации не прокладывать трубы под местами установки мебели, она перегреется и быстро потеряет привлекательность.Советуем действовать очень вдумчиво. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что вы не захотите производить ее перестановку или полную перепланировку помещения?

Длина каждого контура должна учитывать мощность водяного насоса, данные указаны в инструкции по эксплуатации, внимательно прочтите ее перед установкой.

В противном случае могут возникнуть ситуации, когда температура пола в разных частях комнаты будет значительно отличаться, и станет трудно достичь комфортных значений для обогрева помещения.

Трубы можно закрепить двумя способами:

Очень важно. От того, как вы подключите систему трубопроводов, зависит безопасность и долговечность системы отопления.

Никогда не покупайте некачественную арматуру и арматуру из слабых сплавов. Дело в том, что со временем они растрескиваются под действием явлений усталости материала. Как правило, утечки образуются на стыках гайки и фитинга. Визуально трещины не видно, кажется, причина в плохо затянутой прокладке.Попытки затянуть гайку всегда заканчиваются печально — резьбовая часть штуцера отламывается и остается в гайке. Убрать его оттуда очень сложно, чаще всего приходится менять пару. Идеальный материал для изготовления фурнитуры — нержавеющая сталь, подойдет и бронза. Все другие цветные сплавы покупать не следует. Не нужно экономить на фурнитуре, их значение в системе отопления трудно переоценить.

Еще один нюанс. Для заделки стыков используйте только резиновые прокладки, паронит использовать нельзя, его нужно плотно затягивать, не вся фурнитура выдержит такие усилия. И последнее. Элементы, работающие попарно, должны быть из одного металла. Это необходимо для того, чтобы исключить возникновение критических напряжений из-за разницы тепловых расширений.

Шаг 5 . Проверить герметичность соединений. Без проверки делать чистовую стяжку категорически запрещено, об этом нужно помнить всегда. Как проверить систему?

  1. Отсоедините входную и выходную цепь. Выйти из выхода, надеть тройник на входе. Подключите к нему точный манометр и клапан.
  2. Подключить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно превышать его примерно в два-три раза. После того, как воздух будет закачан в трубопровод, закройте клапан и оставьте его в этом положении примерно на двенадцать часов.
  3. Через некоторое время проверьте показания манометров. Любой перепад давления свидетельствует об утечках, нужно найти проблемное место и устранить причину.
  4. Влажная стяжка и теплый пол

    Влажный бетон может протекать, долго остывает и тяжелый. Все три фактора для системы отопления могут иметь негативные последствия.

    Стяжку лучше делать из полусухой смеси. Для его изготовления берутся обычные пропорции песка и цемента (одна к трем) и тщательно перемешиваются. Это можно сделать вручную или с помощью бетономешалки. Но воду нужно добавлять осторожно и небольшими порциями. Готовность раствора проверяется просто: сжать его в кулак.Если смесь скреплена и при этом вода через пальцы не выходит — все нормально, можно работать. Далее всем известный алгоритм — установка маяков и работа с стяжкой.

    При работе со стяжкой по контуру водоснабжения есть несколько нюансов.

    1. Первый. Есть проблемы с установкой маяков. Современные металлические рейки не подходят, нужно использовать старые технологии. Сделайте из смеси маяки, налейте от нее продольные линии на расстоянии чуть меньше длины шпателя.С помощью уровня ловите горизонтальный. Чтобы ускорить время схватывания маяков, можно несколько раз присыпать их сухим цементом. Если опыта владения правилом недостаточно, то нужно поставить на маяки гладкие металлические или деревянные рейки. Они не допустят нарушения положения верхней поверхности маяков при слишком сильном нажатии на правило.
    2. Второй. Во время работы старайтесь не наступать на стыки и крепления труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы крепятся скобами непосредственно к плитам утеплителя.

    Сухая стяжка имеет достаточную прочность для устройства всех видов чистовых полов, в том числе тяжелого натурального камня. К тому же такой способ дает возможность значительно снизить расход стройматериалов и сократить время работ. Вы можете приступить к дальнейшей работе с полом через 12 часов. Для влажного бетона время как минимум удваивается.

    Практические советы. Датчик температуры устанавливается посередине между витками труб. Чтобы иметь возможность заменить его при необходимости, установите датчик в гофрированную трубу.Заглушите один конец трубки.

    На этом строительные работы закончены, можно подключить систему отопления регулирования и контроля.

    Видео — Установка теплого пола в двухэтажном доме

Стяжка будет затвердевать не более 28 дней, пока бетон не достигнет своей прочности. В этот период включать систему теплых полов нельзя. Включать обогрев можно только после того, как стяжка окончательно застыла, и не сразу на максимальной мощности, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки использовать специальную смесь для теплого пола или песчаник марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать материалы, лучше всего проводящие тепло, а именно линолеум. Если в планах отделка пола, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: это указано на упаковке.

Технология полистирола укладка теплого пола

Преимущество Этот метод заключается в том, что отсутствуют грязные процессы, характерные для бетонной стяжки.При этом можно существенно сэкономить время на укладке теплого пола, а высота помещения при этом практически не ускользнет из-за, опять же, отсутствия стяжки. Здесь пенополистирольные плиты играют роль надежного теплоизоляционного материала, и этот метод незаменим, когда бетонная стяжка не выдерживает нагрузки, или потолки уже низкие, и те 10-15 см, которые будут использованы для установки бетонная стяжка действительно может спасти положение.

На подготовленную, выровненную и выровненную поверхность укладывают плиты пенополистирола, на них — алюминиевые плиты.В них есть специальные пазы для прокладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углублениях плит помещаются трубы отопления. Поверх них укладываются листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Технология полистирола применима на бетонном или деревянном основании. Не получится только в том случае, если в доме нет бетонных полов.

Деревянная технология укладки теплого пола

Этот способ незаменим там, где бетонные полы вообще отсутствуют. В зависимости от некоторых нюансов существует два варианта: модульный и стоечный.

Модульная технология

Данная технология предполагает установку слоя теплоизоляции, поверх которого укладывают древесноволокнистую плиту . Это предварительно нарезанные пазы для крепления алюминиевых пластин и труб в будущем. Затем установите алюминиевые пластины и закрепите в них трубы специальными защелками.Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы труб укладываются гипсоволокнистые листы, и только после этого можно укладывать финишное покрытие.

Стеллажная техника

В нем используется более тонкий слой утеплителя, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что дает возможность использовать такую ​​систему на втором этаже деревянного жилой дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия.Сверху планки стопки утеплителя имеют ширину 2,8 см, а расстояние между ними — 2 см. В подготовленное основание стойки уже укладываются алюминиевые пластины с соответствующими пазами, и в них укладываются трубы.

В завершение — укладка гипсокартона и отделка.

Монтаж коллекторной группы

Обычно коллектор на стене уже после того, как пол предварительно выровнен, так что проложенные трубы можно просто и быстро подключить к нему и проверить всю систему.Рассмотрим этот этап отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, все равно необходимо установить коллектор. Найти его в магазине несложно, а при самостоятельной работе лучше выбрать готовый собранный коллектор с заслонкой: важно только знать количество выводов, а это зависит от количества контуров. После монтажа к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию и возвращается в обратную трубу по остывшей трубе. , подается обратно в котел, где он нагревается, и цикл повторяется. Насос для перекачки и перекачки воды может понадобиться, если он не встроен в котел.

Коллекторный бокс устанавливают в том же помещении, где установлена ​​система теплого пола, и старайтесь размещать его как можно ближе к центру помещения и ниже, ближе к полу.Коллекторный шкаф встраивают в стену или ставят прямо рядом с ней, все зависит от того, какой у вас водопровод: открытый или закрытый.

Запорные вентили прикреплены к подающему и обратному трубопроводу, что позволяет перекрывать воду, когда отопление не требуется или когда проводятся некоторые ремонтные работы. Для подключения и запорной арматуры используйте штуцер компрессора. Теперь необходимо подключить к вентилю коллектор, причем с одной стороны установить воздухоотводчик, а с другой — сливной вентиль. Для точного контроля температуры воды в теплом поле в коллекторном шкафу должны быть специальные клапаны или даже смесители.

И наконец

Завершающим этапом установки системы теплых водяных полов является нанесение финишного покрытия и получение удовольствия от проделанной работы. Правильно оборудованные полы с подогревом позволяют долгое время обходиться без ремонта, а зимой комфортно в помещении и даже ходить босиком по полу.

Монтаж полов с подогревом своими руками

Для мастера важно знать, что сделать теплый пол своими руками не представляет особого труда, доступно несколько способов.А принципы работы теплых полов предельно просты. В холодную погоду весь горячий воздух собирается в верхней части комнаты, а ноги в это время холодные. Электрический теплый пол, обогрев, создает противодействующую силу, образуя внизу теплую воздушную подушку, которая, поднимаясь, будет отдавать тепло на всех уровнях. Конвекционный поток, направляя свое движение вверх, вызывает естественное движение воздушных масс у потолка, за счет чего выравнивается температура всего помещения.Это способствует снижению затрат на отопление при прочих равных условиях.

Электрический теплый пол в основном представлен двумя разновидностями:
— теплый инфракрасный пол;
— кабель тёплого пола.

Точно так же действует теплый водяной пол, трубы укладываются своими руками, и они подключаются к коллектору. Теплоноситель — вода от центрального отопления.

Нагретый за счет процесса теплопроводности пол начинает излучать в инфракрасном спектре, создавая разогрев за счет излучения электромагнитного излучения.Инфракрасный теплый пол получил свое название именно благодаря этой особенности, хотя, строго говоря, все виды теплого пола излучают в тепловом диапазоне.

Системы напольного отопления могут служить как основным, так и дополнительным источником тепла в помещении. В первом случае необходимо предусмотреть резервные источники питания, иначе первая авария в электросети приведет к замерзанию помещения зимой.

Оборудование подлежит любым напольным покрытиям, кроме пробкового и паркета.Установка выполняется поверх утеплителя под стяжку. К недостаткам можно отнести низкую ремонтопригодность. Для замены вышедшего из строя нагревательного элемента придется снять покрытие пола и разрушить стяжку.

Производители учитывают такую ​​сложность реконструкции и делают элементы системы отопления максимально надежными и долговечными.

Сделать теплый пол своими руками может каждый; вам просто необходимо внимательно изучить сопроводительные видеоролики и инструкции по установке приобретаемой продукции.Это сэкономит на услугах строителей, но потребует большой ответственности и хорошей теоретической подготовки. Читайте и практикуйтесь.

Электрический теплый пол своими руками

Теплый пол электрический своими руками

Когда дело доходит до устройства теплого пола своими руками, все большую популярность приобретают кабельные системы обогрева. Не зря дошли до теплого пола. В систему входят нагревательные кабели и регулятор. Кабели бывают резистивные или саморегулирующиеся.В обоих случаях должно происходить максимальное тепловыделение, но резистивные кабели нагреваются по всей длине, а саморегулирующиеся варианты нагревают в большей степени наиболее охлаждаемые участки по своей длине. Это стало возможным благодаря использованию матриц из полупроводниковых полимеров. Матрица разделяет два токоведущих провода, и выделение тепла обычно происходит в ее объемной структуре. Проводники предназначены для питания матрицы электрическим током. Дополнительная система регулирования может варьироваться от примитивных термовыключателей до высокоинтеллектуальных электронных блоков с собственными микроконтроллерами, которые однозначно будут поддерживать микроклимат на заданном уровне.Для наблюдения за окружающей средой используются датчики температуры, иногда дополняемые датчиками влажности.

Перед тем, как создать теплый пол своими руками, измеряется общая площадь пола и подбирается результирующая мощность из следующих соображений:
— ванная, туалет — 180 Вт / кв.м;
— балкон, лоджия — 200 ватт / кв.м;
— внутренние помещения — в пределах 150 Вт / кв.м.

Каждый кабель характеризуется тепловой мощностью, общая длина приобретенного кабеля должна быть не меньше, чем требуется для отапливаемого помещения, исходя из выходной мощности.Кабель прокладывается зигзагом с жестким фиксированным шагом, пересечения не допускаются, а резистивный кабель, кроме того, должен возвращаться в исходную точку установки.

Чтобы получить качественный теплый пол, своими руками нужно аккуратно уложить монтажный скотч на выровненную поверхность, предварительно утепленную, с выбранным фиксированным шагом. После завершения предварительной установки система проверяется в соответствии с инструкцией по эксплуатации. Если система исправна, отопление отключается от источника питания, а кабель заливается тонким слоем стяжки.Облицовка пола осуществляется в соответствии с архитектурным проектом.

Инфракрасный теплый пол относится к электрическому подвиду и основан на использовании нагревательных пленок — нагревательной фольги, способ получения тепла такой же, как у резистивных кабельных типов обогрева. На первом этапе составляется эскиз с примерным размещением материала системы на поверхности пола. Наносится выравнивающая стяжка, которую тщательно очищают. Площадки предназначены для проходки желобов под датчики, датчики монтируются, неровности выравниваются раствором.Раскладывается утеплитель, сверху укладываются полосы фольги без пересечения и нахлеста, осуществляется параллельное электрическое соединение полос. Контакты питающих проводов гофрированы, покрыты фольгой, и изолированы электроизоляционной пленкой. Нарезка фольги производится в местах, указанных производителем, или вдоль нагревательных лент. Место обрезки обязательно нужно изолировать по всей ширине. Стройте пол своими руками, полосу следует выкладывать по заранее составленному плану.

Система протестирована в рабочем режиме, если все в порядке, то гидроизоляция и пароизоляция выполнены полиэтиленом. Это обеспечит электробезопасность системы. Все швы заделаны. Наложение делается облицовочным.

Видео как сделать теплый пол, электрический своими руками

Для создания теплого пола с водой используются прочные и гибкие полимерные трубы. Вода забирается из системы центрального отопления и передается в систему отопления через коллектор.

Монтаж выполняется поверх пленочной изоляции на решетчатой ​​арматуре со стороной ячеек 200-300 мм без пересечения гибких трубопроводов между собой с закреплением тонкой металлической проволоки над перекрестьями арматурной сетки.
Укладка осуществляется от центрального источника, укладывая трубу по двойной спирали с шагом 100-150 мм. После тестирования системы можно устанавливать маяки и выполнять затяжку цементным раствором толщиной не более 80 мм. Очень важно дождаться полного высыхания стяжки без включения системы обогрева.

Возможны два варианта крепления к армирующей сетке:
— специальный степлер;
— держатели фасонные.

Водяной теплый пол своими руками видео

Какая лучшая система теплого пола для гаража?

Ecohome

14 февраля 2017 г. 12:18

Хороший вопрос, но сложный, поэтому сначала я начну с простого — при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах.Любая форма выработки тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

Имейте в виду, что бойлер для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электроэнергию. Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке.Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

Что касается стоимости установки, вы можете найти системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео по установке гидронной трубы, это действительно довольно просто, но немного сложнее подключить коллектор и котел.

Полы с подогревом могут быть выполнены с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плитах на фундаменте, работающем от электричества или газа.Лучистое тепло — это очень удобный источник тепла, поэтому, если вы выберете более доступный источник топлива, а система будет правильно спроектирована для обогрева помещения, а стоимость установки будет доступной, вы, вероятно, будете довольны результатами.

И последняя мысль, которую мы поделились бы — будьте осторожны, чтобы вас не уговорили установить недостаточное количество изоляции под плитой. Не соблюдайте базовые требования Строительного кодекса. Мы бы рекомендовали по крайней мере на 6 дюймов ниже обогреваемой плиты в большинстве частей Канады и даже больше в более холодных регионах.Подробнее об утеплении подкладки читайте здесь.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция.более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

человек.
более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

«Шварцвальд» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и …

более

способов сделать дом теплее

С наступлением зимних месяцев, когда температура падает, мы предъявляем больше требований к нашему дому, чтобы нам было тепло. Обеспечение максимальной эффективности работы вашего дома не только обеспечит вам комфорт в течение всего сезона, но и позволит снизить ваши счета за топливо на минимально возможном уровне.

Вот 15 мер, которые вы можете предпринять, чтобы сделать свой дом не только теплее, но и эффективнее.

(Изображение предоставлено Getty Images)

1. Оцените свой котел и сбалансируйте систему отопления

Убедитесь, что у вас есть квалифицированный и опытный инженер для обслуживания вашего котла на ежегодной основе. Вы также должны убедиться, что в системе нет воздуха (путем удаления воздуха из радиаторов), в то время как добавление ингибитора может помочь разрушить ржавчину и шлам, которые имеют тенденцию накапливаться в радиаторной системе; обе задачи можно выполнить своими руками.«Затем убедитесь, что система отопления правильно сбалансирована, чтобы тепло равномерно достигало всех помещений», — добавляет эксперт по энергоэффективности Дэвид Хилтон.

«Следующим усовершенствованием является добавление зонального контроля, чтобы каждая комната или зона могли нагреваться до разных температур по мере необходимости, а котел выключался, как только желаемая температура достигнута [см. Пункт 3]. Беспроводное управление может быть простым способом добавить эти меры к существующей собственности без особых проблем ».

2. Посмотрите на свой рейтинг EPC

Если вы недавно купили дом, то сертификат рейтинга EPC может стать отправной точкой для ваших улучшений.Если вы этого не сделали и хотите узнать, насколько энергоэффективен ваш дом, вы все равно можете составить отчет EPC.

Помимо текущего рейтинга энергопотребления вашей собственности, он также выделяет области, которые вы можете улучшить, и указывает, сколько будет стоить выполнение работы и сколько вы можете сэкономить на своих счетах, если вы внесли изменения. Если вы решите подробно описать усовершенствования в области энергоэффективности, вы можете выполнить новый EPC, чтобы включить эти изменения.Только аккредитованные местные специалисты по энергетической оценке могут производить действительные EPC.

3. Зона вашего отопления

“Термостатические радиаторные клапаны (TRV) позволяют обогревать только то пространство, которое вы хотите обогреть. Это означает, что вы можете программировать радиаторы индивидуально, давая вам контроль над тем, какие и когда нужно нагревать. Так, например, ночью зимой вы можете просто поддерживать в спальнях комфортную температуру 20 ° C, но выключить радиаторы во всех остальных местах. Вы также можете заранее настроить TRV, чтобы они включались при понижении температуры в комнате », — говорит Стив Берч, директор по продажам Vogue (Великобритания).

( БОЛЬШЕ : Руководство для начинающих по обогреву вашего дома)

4. Модернизируйте радиаторы

«Нет простого ответа на вопрос, когда вам следует обновить радиаторы, но общая практика рекомендует от 15 до 20 лет. Радиаторы большего размера не всегда означают лучшую эффективность. На самом деле, вы можете выбрать модель меньшего размера с более высокой тепловой мощностью », — начинает Элли Соди, лидер бренда Bisque Radiators.

«Еще одна вещь, которую следует учитывать, — это трубопровод. На протяжении многих лет мы видели великолепные радиаторы, портящиеся из-за плохого соединения трубопроводов, поэтому мы рекомендуем обсудить установку с вашим сантехником как можно раньше.Такое обсуждение на ранней стадии процесса может повлиять на клапаны, которые вы выберете для своего радиатора, поэтому об этом стоит помнить на ранних этапах процесса ».

( БОЛЬШЕ : Руководство по покупке радиаторов)

5. Материалы с фазовым переходом

Тепловая масса полезна для хранения солнечной тепловой энергии и тем самым помогает предотвратить перегрев. В качестве строительного материала для дома это обычно камень и кладка.

Но есть альтернатива, говорит эксперт по энергоэффективности Тим Пуллен: «Материал с фазовым переходом (PCM).Хорошие материалы с фазовым переходом могут хранить в 14 раз больше энергии, чем бетон. Но как это работает? PCM обычно содержит крошечные гранулы в форме воска (твердого вещества), которые плавятся (становятся жидкостью) при поглощении тепла и затем выделяют это тепло при понижении температуры окружающей среды; затем гранулы затвердевают ».

6. Вторичное остекление

Вторичное остекление помогает сохранить тепло в вашем доме (Изображение предоставлено: Архитектурные бронзовые створки)

«Вторичное остекление [как показано выше] обеспечивает идеальное решение для проектов, где существующие окна должны оставаться нетронутыми. но требуется повышенная тепловая эффективность.В настоящее время доступно вторичное остекление с двойным остеклением, которое также может помочь уменьшить передачу звука, что часто требуется в объектах недвижимости, расположенных в городах. Повышенный уровень безопасности также является необходимым условием для многих клиентов, и вторичное остекление может обеспечить это, особенно в исторической собственности », — говорит Джейн Хиндмарч из Architectural Bronze Casements.

7. Каменные печи

Каменная печь может быть энергоэффективной, устойчивой и практичной альтернативой отоплению открытым камином или газовой печью.Почему? Все дело в тепловой массе.

Термическая масса — это способность материала поглощать и накапливать тепло, и именно так работают каменные печи. Тепло от огня нагревает кладку вокруг каменки. Поскольку кладка сохраняет тепло — иногда до 20+ часов в зависимости от конструкции — она ​​может продолжать обогревать комнаты даже после того, как огонь потух.

8. Изоляция стен для полостей

«Укрепление стен в полостях изоляцией — потенциально один из наиболее экономически эффективных способов повышения тепловой эффективности вашего дома.Однако делать это нужно профессионально. Неправильное нанесение может вызвать проблемы с влажностью. Некоторые объекты недвижимости нельзя изолировать таким образом, например старые стены с тонкими полостями и современные деревянные каркасные стены. Стены, подверженные неблагоприятным погодным условиям или находящиеся в плохом внешнем состоянии, также могут быть проблематичными. Детали могут быть довольно сложными, поэтому стоит получить независимую консультацию или проконсультироваться с подробной публикацией, такой как «Руководство Хейнса по изоляции домов», — говорит Ян Рок, дипломированный геодезист.

9. Избегайте строительства надстройки с сквозняками

Когда дело доходит до надставок, особых требований к герметичности не существует, но обеспечение эффективного уплотнения всех зазоров вокруг труб, кабелей, дверей и окон позволит уменьшить сквозняки (Изображение предоставлено: Getty Images)

«Поскольку новые пристройки должны соответствовать современным стандартам Building Regs в отношении потерь тепла, они должны быть значительно менее холодными и сквозняками, чем большинство существующих домов», — говорит Ян Рок.

«Например, створки оконных и дверных проемов должны быть оборудованы изолированными доводчиками для предотвращения образования мостиков холода. Кроме того, поскольку новые крыши и полости изолированы, не должно быть путей для проникновения холода снаружи во внутренние стены и полы. Однако, в отличие от домов новой постройки, нет особых требований к герметичности с надставками, поэтому для снижения риска сквозняков важно обеспечить герметичность зазоров в местах, где трубы и кабели входят в конструкцию, а также отсутствие зазоров на окнах и дверной раме. края и т. д.”

( БОЛЬШЕ : все, что вам нужно знать о строительстве пристройки)

10. Посмотрите на полы

Можно изолировать существующие бетонные плиты, но это может быть разрушительным. Другой альтернативой является использование изоляционной подложки, такой как Sempafloor.

( БОЛЬШЕ : Как утеплить пол)

11. Вызов специалиста по энергоэффективности

Если вы серьезно относитесь к капитальному ремонту своего существующего дома и надеетесь повысить энергоэффективность в рамках этого проекта , а затем привлеките к работе независимого эксперта по энергоэффективности.Они смогут получить целостное представление и предложить меры, соответствующие дому, вашему бюджету, а также сравнить прогнозируемые эксплуатационные расходы с капитальными затратами.

12. Осмотрите свою плоскую крышу

«Многие плоские крыши часто плохо изолированы, что означает, что влажный воздух из нижних комнат будет конденсироваться в воду при попадании на холодную поверхность и приводить к конденсации», — начинает Иан Рок.

«Основная проблема заключается в том, что старые палубы часто находятся в очень плохом состоянии, и многие из них изначально были построены« слишком плоскими ».Они должны иметь пологий уклон примерно 1:40, чтобы дождевая вода могла легко стекать и не собиралась лужами на поверхности. Лучшее решение, как правило, — заменить настил, который может местами гнить, а затем построить над ним изолированный «бутерброд» с новым поверхностным покрытием сверху, чтобы создать современную хорошо изолированную «теплую» крышу ».

( БОЛЬШЕ : Обследование плоской крыши)

13. Изоляция труб с горячей водой

Изоляция труб, как ее называют в торговле, — это способ изолировать трубы с горячей водой, чтобы сохранить тепло и избежать их разрывание или замерзание при резком похолодании.Трубы из пенопласта легко доступны в магазинах «Сделай сам», по разумной цене и относительно легко могут быть установлены поверх труб; Быстрая работа своими руками.

14. Герметизация

Герметизация также относительно дешева, ее легко найти в магазинах DIY, и ее легко установить — отвертка и силиконовый пистолет, вероятно, настолько сложны, насколько это возможно.

Почтовые ящики, дверные коробки, окна и люки чердаков можно сделать гораздо более герметичными с помощью черновой ленты, уплотнений или щеточных исключающих устройств. Если у вас особенно сквозняк, купите дымовую ручку за 20 фунтов стерлингов и прогуляйтесь по дому, следуя по следу дыма, обращая особое внимание на плинтусы, половицы, окна и двери, чтобы определить источник сквозняков.

15. Поверните ручку вниз

Понижение температуры на один градус может привести к значительной экономии средств. (Изображение предоставлено Getty Images)

И, наконец, это может показаться очевидным, но поворот ручки вниз действительно стоит делать, особенно с ожидаемой экономией на ваших годовых счетах. Включите термостат на один градус и сэкономьте около 80 фунтов стерлингов в год *, переключите сушильную машину на кондиционер или стиральную линию и сэкономьте около 35 фунтов стерлингов в год.*

* Цифры из Energy Saving Trust. Экономия на типичном двухквартирном доме с тремя спальнями, отапливаемом газом. Цифры основаны на ценах на топливо по состоянию на апрель 2019 г.

Прощай, газовые печи? Почему электрификация — это будущее домашнего отопления

Это стереотип, но это правда — зимы в Канаде холодные. И многие из нас остаются поджаренными, сжигая ископаемое топливо, такое как природный газ, в наших печах или котлах, питающих наши радиаторы.

Стремясь сократить выбросы парниковых газов и достичь целей по снижению глобального потепления, U.К. предложил запретить отопление на ископаемом топливе в новых домах к 2025 году . Города в штатах Калифорния , Вашингтон и Массачусетс также пытаются постепенно отказаться от природного газа.

Если ваш дом подключен к системе централизованного теплоснабжения, где коммунальное предприятие поставляет тепло напрямую, вы можете использовать различные более экологичные источники энергии.

Но если ваш дом полагается на собственную индивидуальную систему отопления, как это делает большинство, каковы альтернативы ископаемому топливу и будут ли они работать в более холодных частях этой страны?

Вот посмотрим поближе.

Насколько влияет отопление зданий на выбросы CO2?

Выбросы от отопления и электричества обычно объединяются в статистику выбросов. Из-за этого мы не смогли найти точную разбивку пропорции только по нагреву. Но вот что мы знаем.

Около 45 процентов выбросов в Канаде приходится на сжигание ископаемого топлива для производства энергии, включая тепло и электричество — это немного больше, чем транспорт (28 процентов), сообщает Климатический центр прерий.Из них около половины приходится на дома, магазины, школы и другие частные и общественные здания. Другая половина — это промышленность.

Около 70 процентов энергии, используемой в жилищном секторе, приходится на ископаемое топливо, по оценке 2014 года, . Печи с принудительной подачей воздуха и водогрейные или паровые котлы с радиаторами, которые чаще всего работают на ископаемом топливе, таком как природный газ, составляют большую часть первичных систем отопления в Канаде, сообщает Статистическое управление Канады .

Насколько важно обезуглероживание отопления?

«Очень важно», — сказал Фин Макдональд, руководитель программы строительства с нулевым выбросом углерода в Canada Green Building Council, некоммерческой организации, которая защищает и сертифицирует зеленые здания.По его словам, в таких провинциях, как Британская Колумбия, Онтарио и Квебек, электрические сети которых не производят больших выбросов, сжигание ископаемого топлива в зданиях представляет собой самый большой источник углекислого газа.

Это, безусловно, случай Ванкувера, где более половины выбросов парниковых газов происходит от зданий, — сказал Брэди Фот, городской инженер по экологическим зданиям.

В то время как люди могут быть обеспокоены тем, что машина простаивает в течение 10 минут, Фаут говорит, что «ваш дом в основном простаивает весь день.»

Проблема не только в газе, который он сжигает. Природный газ или метан — парниковый газ, который улавливает тепло гораздо эффективнее, чем углекислый газ, вызывая гораздо большее глобальное потепление на молекулу, — также утекает из всей распределительной системы, которая использовалась для По словам Фота, доставляют газ в дома и печи людей.

Использование природного газа для отопления приводит к выбросам не только из-за его сжигания, но и из-за утечек через систему. (Тим Бойл / Getty Images)

Как можно сократить выбросы от отопления домов или исключено?

Здания, отапливаемые ископаемым топливом, могут сократить часть своих выбросов за счет снижения потребности в отоплении за счет таких вещей, как лучшая изоляция и повторное использование «отработанного» тепла.

Но для того, чтобы добиться больших результатов, экологическое строительство стремится к электрификации отопления.

«Единственное топливо, которое мы действительно можем сделать на 100% углеродно нейтральным, — это электричество», — сказал Макдональд.

Вот почему городские власти Ванкувера пытаются разработать правила и стимулы для домовладельцев электрифицировать отопление своих домов.

«Конечная цель — нулевые выбросы», — сказал Фаут, чья работа заключается в разработке политики, поощряющей «зеленую» модернизацию домов на одну семью в Ванкувере.

В провинциях с электросетью, основанной в основном на гидроэнергетических, ядерных или других источниках энергии, не связанных с ископаемым топливом, таких как Онтарио, Квебек и Британская Колумбия, замена газовой печи на электрическую систему отопления может почти полностью устранить выбросы из дома.

В некоторых провинциях, таких как Альберта и Саскачеван, электроэнергия в основном вырабатывается за счет сжигания ископаемого топлива. На данный момент домовладельцы, которые хотят сократить выбросы при отоплении, должны выйти за рамки электрификации и также установить экологически чистые источники энергии, такие как солнечные батареи.

Какие есть варианты электрического отопления дома?

  • Обогреватели плинтуса являются наиболее распространенным вариантом, используемым в Канаде. Они питаются от электрического нагрева сопротивлением, как ваш тостер и духовка. Электрические печи с принудительной подачей воздуха, электрические конвекционные обогреватели и Электрические излучающие полы также используют электрический резистивный нагрев.

  • Тепловые насосы намного более эффективны, потому что они просто передают тепло в ваш дом, а не генерируют тепло.Есть два типа:

    • Воздушные тепловые насосы , которые отбирают тепло из воздуха. (Да, он может работать, даже когда на улице очень холодно, точно так же, как ваш морозильник может использовать свой тепловой насос для охлаждения до -18 C на кухне с 20 C.)

    • Тепловые насосы наземного источника , которые потребляют тепло от земли и иногда называются геотермальными тепловыми насосами или или геотермальными тепловыми насосами. Однако Макдональд говорит, что отрасль пытается отойти от названия геотермальной энергии, так как ее путают с выработкой геотермальной энергии .

Каковы плюсы и минусы нагревателей плинтуса и других нагревателей электрического сопротивления?

Обогреватели для плинтусов популярны, потому что они очень дешевы и просты в установке.

Однако те и другие электрические резистивные нагреватели очень неэффективны.

«Это как если бы у вас дома целый день работал тостер… что приводит к большим счетам за электричество», — сказал Фаут.

По этим причинам обогреватели плинтуса часто популярны в квартирах, сдаваемых в аренду, когда домовладельцы устанавливают их, а арендаторы оплачивают стоимость электроэнергии.

Этот дом в Эдмонтоне — это «чистый ноль энергии», что означает, что он производит столько же энергии, сколько потребляет, используя солнечные батареи на крыше. Он также не производит выбросов от отопления, поскольку использует тепловой насос с воздушным источником тепла и горячей воды. (Cooper & O’Hara / Builtgreen Canada)

Тем не менее, можно снизить стоимость небольшого дома, сделав здание более герметичным и лучше изолированным.

Дэвид Тернбулл, бывший застройщик и нынешний менеджер Enerspec Energy Consulting, сказал, что его компания построила комплекс таунхаусов в Эдмонтоне, где единицы были относительно небольшими и были настолько хорошо изолированы, что «почти можно было обогреть дом двумя фенами». В этом случае отопление плинтуса имело финансовый смысл.

Когда имеет смысл установка теплового насоса?

Тепловые насосы намного более эффективны, чем электрическое сопротивление. И Макдональд, и Фаут говорят, что от теплового насоса можно получить 300-процентную эффективность, то есть вы можете получить три киловатта тепла на каждый киловатт потребляемой электроэнергии.Они особенно эффективны весной и осенью.

Однако Макдональд говорит, что тепловые насосы, как правило, производят тепло при более низкой температуре, чем сжигание ископаемого топлива, и поэтому не нагревают здание так быстро.

Это означает, что здание должно быть герметичным и хорошо изолированным, чтобы предотвратить утечку тепла и снизить «тепловую нагрузку», прежде чем вы должны рассматривать это как вариант — и тем более чем дальше на север вы идете.

Это подвал демонстрационного нулевого дома в Оттаве.Вместо печи установлен тепловой насос для холодного климата и система рекуперации тепла сточной воды. (Фотография Гордона Кинга)

Faught говорит, что тепловые насосы с воздушным источником могут обогревать воздухонепроницаемое, хорошо изолированное жилище до комфортной температуры, пока на улице не опустится примерно до -10 ° C. В местах с более холодными зимами может потребоваться установка обогревателей для плинтусов с использованием обычных тепловых насосов с воздушным источником. Однако некоторые производители представили на рынке тепловые насосы для холодного климата, которые, по их словам, могут выдерживать внешние температуры до -25 C или -30 C.

Одним из больших преимуществ тепловых насосов является то, что они не только отапливают дома, но и могут охлаждать их .

Фактически кондиционеры технически являются тепловыми насосами. Отличие тепловых насосов от отопления домов в том, что они могут работать в обратном направлении.

В чем разница между воздушными и наземными тепловыми насосами?

Воздушные тепловые насосы дешевле и проще в установке, но менее эффективны и дороже в эксплуатации. Это потому, что температура земли имеет тенденцию оставаться стабильной круглый год — в ней содержится больше тепла зимой и больше «прохлады» летом, чем в воздухе.

Однако грунтовые тепловые насосы, как правило, намного дороже — и требуют больше места — для установки, потому что необходимо копать глубоко, чтобы получить стабильную температуру под землей.

Аня Кания-Ричмонд с мужем и детьми стоит перед их сертифицированным «пассивным домом» в жилом комплексе EchoHaven на северо-западе Калгари. В доме нет печи. Он нагревается пассивной солнечной энергией, при необходимости дополняется электрическими радиаторами. (Дэйв Уилл / CBC)

Это может быть особенно дорого в местах, где земля является коренной породой, — сказал Тернбулл.По его словам, это более экономично, если вы строите на глине или песке, особенно если вы все равно копаете — например, для парковки.

А как насчет солнечной энергии?

Солнечная энергия полезна для выработки зеленой энергии для работы таких устройств, как тепловые насосы, в провинциях с электросетью на ископаемом топливе.

Однако есть также солнечная тепловая энергия, где тепло собирается напрямую, а не путем выработки электроэнергии.

Солнечное сообщество высадки драконов в Окотоксе, Альта., это проект централизованного энергоснабжения, в котором используется солнечное тепловое отопление с подземным накоплением. (Майк Райдвуд / Natural Resources Canada)

Макдональд сказал, что это обычно дороже, чем другие варианты, и требует много места для солнечных панелей. Поскольку большая часть тепла собирается летом, его тоже нужно где-то хранить.

«Если у вас есть бассейн — отлично», — сказал он. Если у вас есть наземный тепловой насос, теоретически вы также можете хранить тепло в его подземном контуре теплообмена.

Тернбулл и Фаут считают, что солнечная технология не совсем готова для отопления индивидуальных домов в Канаде (хотя солнечное тепловое отопление с накоплением было успешно протестировано для централизованного теплоснабжения в Окотоксе, Альта).

Что с этим делают правительства?

В Канаде федеральное правительство проводит общественных консультаций по предлагаемым изменениям в Национальном строительном кодексе и Национальном энергетическом кодексе для зданий. Некоторые юрисдикции, такие как Ванкувер, также разрабатывают свои собственные правила и стимулы для поощрения электрификации, особенно в новых домах.

В городском отчете о реагировании на чрезвычайные климатические ситуации предлагается, чтобы к 2025 году все новые и заменяемые системы отопления и горячего водоснабжения не имели выбросов.

«Мы хотим двигаться в полностью электрическом доме без газопровода», — сказал Фаут.

Тернбулл говорит, что правительствам необходимо запланировать постепенный отказ от ископаемого топлива в отоплении домов.

«Мы неизбежно выберемся из них».

Проблемы с горелкой водонагревателя

Торцевая пластина Ar15 и корончатая гайка

Жестокая маленькая механическая мастерская

Остающиеся без ответа вопросы и открытые проблемы Maxius Water Heater.Помогите и поддержите владельцев водонагревателей Maxius, предоставив полезные ответы, советы по устранению неисправностей и советы по ремонту. Страница 11.

10 основных проблем водонагревателей, которые мешают газовым и электрическим водонагревателям. Я организовал 208 звонков по ремонту водонагревателей, чтобы узнать, какие проблемы возникли чаще всего …

Пропановый водонагреватель Rinnai RL94iP без бака — компактный вариант для тех, кто ищет варианты отопления для небольших домов или даже коммерческих объектов. При скорости потока 9,4 галлона в минуту (галлонов в минуту) это один из лучших водонагревателей без резервуаров, способный обеспечить стабильный поток воды.

  • Наши водонагреватели отличаются привлекательным глянцевым внешним видом, качественными компонентами и полным набором опций для любого применения. И многие из наших высокоэффективных тепловентиляторов имеют право на скидки или субсидии от местных органов власти или коммунальных предприятий. Oldies soul music

    Рулон билетов

    Самая большая проблема с «мокрым» обогревом — это матрицы, отводящие тепло из воды. Вентиляторы могут потреблять электроэнергию, а в автомобильных матрицах ребра расположены так близко друг к другу, что для обеспечения любого воздушного потока нужен сильный вентилятор.

    ПРОБЛЕМА: ВОЗМОЖНАЯ ПРИЧИНА МЕРЫ: НЕДОСТАТОЧНО ГОРЯЧЕЙ ВОДЫ. Низкое давление газа; Термостат установлен слишком низко; Осадок или известь в баке; Водонагреватель слишком маленький; Уточняйте в газовой коммунальной компании; Установите регулятор температуры на более высокое значение; Слить / промыть — при необходимости обеспечить водоподготовку; См. Руководства по размеру. МЕДЛЕННОЕ ПОЛУЧЕНИЕ ГОРЯЧЕЙ ВОДЫ: Также установлен термостат …

  • Дату производства / изготовления или срок эксплуатации водонагревателей Whirlpool® можно определить по серийному номеру. Обнаружены следующие стили / форматы серийных номеров: Стиль 1: 1104T403904 Ukubhebha isibumbu

    Поиск номера двигателя мотоцикла Kawasaki

    Если ваш водонагреватель работает не так, как раньше, рассмотрите возможность перехода на новый водонагреватель от NJR Home Services.Бесконтактные водонагреватели. Если ваша семья имеет большой спрос на горячую воду, принимает душ друг за другом или нуждается в наполнении джакузи, вы можете рассмотреть вариант безбаквального водонагревателя. Поскольку они обеспечивают бесконечную подачу горячей воды, водонагреватели без резервуаров идеально подходят для удовлетворения домашних нужд.

    Torrid Marine производит морские водонагреватели «Yacht Quality» от 6 галлонов до 200 галлонов, стандартные и нестандартные модели. COVID-19 (800)722-5123 — США (206)920-9002 — Int’l

  • Affordable Water Heaters and Plumbing Inc.заменяет, устанавливает и ремонтирует водонагреватели, а также другие услуги. Позвоните нам по телефону 888-611-HEAT (4328). Позвоните нам по телефону 888-611-HEAT (4328). Мы предлагаем замену нагревателя горячей воды в тот же день и водонагреватели без резервуара большинству коммерческих и жилых клиентов в Калифорнии в течение двух часов. Филистимляне в библии

    Midi-файлы Unity

    Мы — ведущий производитель энергоэффективных решений для нагрева воды, которые радикально просты, блестяще спроектированы и идеально подходят для большинства приложений.Мы ориентируемся исключительно на удовлетворение уникальных потребностей каждого клиента с помощью продуктового портфеля, включающего бойлеры, водонагреватели, обогреватели бассейнов, когенерационную продукцию и коммерческую комплектацию …

    18 ноября, 2020 · С газовым водонагревателем без резервуара горелка засоряется, что приводит к возникновению горячих точек, которые могут сжечь теплообменник. Если вы видите, что некоторые части горелки не производят пламя, отключите воду и газ, снимите горелку и прочистите отверстия с помощью небольшой проволоки. Замените горелку и проверьте агрегат.

  • Получите поддержку для вашего водонагревателя, умягчителя воды или диспенсера для воды Если на вашем водонагревателе, смягчителе воды или диспенсере для воды есть QR-код на бирке модели / серийного номера, подобный тому, который показан на изображении, показанном здесь, просто отсканируйте его с помощью ваше смарт-устройство, и вас сразу же перенаправят в службу поддержки для вашей конкретной модели. Посмотрите видео о QR-кодах. Пределы с абсолютной ценностью.

    Коллективные переговоры и процентное участие работников27 в управлении. Pdf

    Camplux 10L Outdoor 2.Портативный водонагреватель на пропановом газе с цифровым дисплеем на 64 галлона в минуту, одобрен CSA. Подробности. Бесплатная доставка. 2. 261,88 долл. США. 1. Whitehaus WH-TANK2 … Текстура пластиковой пленки CD

    Все водонагреватели имеют определенный срок службы. Как правило, водонагреватели необходимо заменять каждые 10-20 лет в зависимости от количества потребляемой горячей воды. Goodman Plumbing может отремонтировать и заменить все марки и типы водонагревателей, в том числе: газовые; Электрический; Бесконтактный; У вас проблемы с водонагревателем? Нет горячей воды

  • Проблема только с некоторыми обогревателями плинтуса У меня есть двухзонная масляная система отопления плинтуса с горячей водой, и есть один «контур» зоны наверху (не всей зоны), который не нагревается.Я изолировал его от устройства, изображенного на картинке. Aero m5 handguard

    Для включения или выключения удаленного входа требуются права полного доступа к диску.

    Газовые водонагреватели имеют газовую горелку, которая нагревает воду снизу резервуара. Проблемы с небольшим нагревом или его отсутствием обычно вызваны неисправным нагревательным элементом — недорогой деталью, которую относительно легко заменить. Другие проблемы могут быть связаны с неправильными настройками, высоким давлением воды в доме или отсутствием технического обслуживания резервуара. Замена блока предохранителей Trailblazer

    2 дня назад · Устранение неполадок водонагревателя Rheem позволяет найти клапан сброса давления для решения некоторых распространенных проблем или указывает на профессиональный ремонт или нужна замена.Это руководство по распространенным проблемам с водонагревателями охватывает газовые и электрические модели Rheem, Ruud и других производителей.

  • Проблемы с электрическим водонагревателем можно свести к минимуму, приняв специальные инструкции по уходу. Соблюдайте рекомендации по обслуживанию электрического водонагревателя, чтобы устройство функционировало нормально и прослужило максимум годы. Беспроводная связь Alpena multigloz 194 не работает

    Рабочий лист схемы цикла горных пород ключ ответа

    Мы специализируемся на установке и обслуживании всего водонагревательного оборудования, от бытового и коммерческого до новейших безрезервуарных водонагревателей, доступных сегодня в нашей отрасли.Мы являемся надежным поставщиком гарантийных услуг для компаний AO Smith, Bradford White, American Standard, American Water Heater, Takagi, State, Whirlpool, Kenmore, Rinnai и HTP. Как узнать номер исходящей поставки из заказа на поставку в SAP

    На этом тепловом изображении показан источник повреждения водой. Белое пятно в нижнем левом углу изображения показывает, что проблема заключалась в утечке сливного клапана водонагревателя. Затем вода переместилась на остальную часть пола.

Водонагреватели газовые.Много лет назад газовые водонагреватели были громоздкими, неэффективными, а иногда и сложными в эксплуатации. Если вы хотите заменить свой 20-летний газовый водонагреватель или просто хотите изучить более эффективные способы нагрева воды, газовые водонагреватели Culligan для жилых домов — это инновационное, экономичное и беспроблемное решение …

Kenmore

17 Узел горелки водонагревателя Подлинный производитель оригинального оборудования (OEM) Часть. 4,5 из 5 звезд 9. 83,99 $ 83,99 $ 89,99 $ 89,99. БЕСПЛАТНАЯ доставка…

Когда водонагреватель работает и включается, но по какой-то причине вода не горячая, есть проблема с подключением пропана или нагревательной горелкой. Прежде чем предполагать худшее, проверьте уровень пропана в баке за пределами дома.

Водонагреватель Marathon — это не только супер энергоэффективный, но и самый надежный и лучший электрический водонагреватель на рынке сегодня. Что делает водонагреватель Marathon более эффективным, чем электрический водонагреватель? Водонагреватели Marathon имеют электрические водонагревательные элементы, которые погружены в воду, хранящуюся в резервуаре.

52-недельная программа тренировок по бейсболу pdf

Большинство водонагревателей на пропане имеют детекторы угарного газа, которые отключают горелку при обнаружении смертельного газа. Итак, если у вас недостаточно горячей воды, убедитесь, что проблема не является токсичной, а не только неудовлетворительной. Решение: проверьте вашу вентиляционную тягу. Сначала проверьте вентиляционную тягу.

Мы являемся ведущим производителем энергоэффективных решений для нагрева воды, которые радикально просты, блестяще спроектированы и идеально подходят для большинства приложений.Мы ориентируемся исключительно на удовлетворение уникальных потребностей каждого клиента с помощью портфеля продуктов, включая бойлеры, водонагреватели, обогреватели бассейнов, когенерационные изделия и коммерческие пакеты …

Genesis 18 kjv bible gateway

12 сентября 2020 г. · Проблема в том, что эти компании неправильно проектируют эти водонагреватели. В конечном итоге они выпускают некачественную продукцию. Лучшие водонагреватели без резервуаров продаются по высоким ценам, и будет разочарованием, если вы получите тот, который не соответствует вашим ожиданиям.Проблема, заключающаяся в том, что рециркулирующая вода возвращается в нагреватель горячей, возникает в периоды небольшого потребления горячей воды или ее отсутствия. Движение воды через систему заставит смесительный клапан почувствовать падение давления и заставить клапан открыться и нагреть горячую воду.

Цена машины для очистки воды

4k dolby atmos video download

Когда водонагреватели имеют проблемы, они часто сосредотачиваются в одной из трех областей: • Нагревательный элемент • Термостат • Термовыключатель.Если ваш водонагреватель не работает должным образом, лицензированный специалист может осмотреть устройство и сообщить вам, возможен ли ремонт. Water Heater Distance

Zumdahl Chemistry pdf

Ark phiomia

Bocoran hk pool

Федеральный резервный банк нью-йорка логин

Эксперименты по нарушению норм

  • Sagemcom hack

    9018

    Зарплата менеджера филиала Арвест банка

    • Сканер Momentum etrade pro

    • Fallout 76 stealth build 2020

    • Настройка проектора Madmapper

    • английский язык

      Сила любви

    • Индийские курганы в Теннесси

    • Древо морфологии, к сожалению,

    • Forza Horizon 4 renault 5 turbo fe

    Radiant Floor Heating Supply & Fabrication

    Shelter Craft Supply — эксперт на Среднем Западе в области изготовления деталей и принадлежностей для установки систем лучистого теплого пола.Мы можем изготовить на заказ механические устройства, коллекторы на месте, на месте или на нашем складе, расположенном в Анголе, Индиана. Наши обученные техники и производители способны изготовить наши системы лучистого отопления для любого типа дома, коммерческого и сельскохозяйственного строительства. Свяжитесь с Shelter Craft Supply сегодня для получения дополнительной информации о нашем процессе проектирования и поставок.

    • Поставщик систем водяного отопления

    • Изготовление и установка лучистого тепла

    • Логистика и дизайн систем водяного отопления

    • Поставщик систем плавления снега

    • Snow Melt Systems Логистика и проектирование

    • Поставщик водонагревателей без бака

    • Изготовление и установка водонагревателя без резервуара

    • Поставщик геотермического отопления и охлаждения

    • Геотермальное производство и установка

    • Логистика и проектирование геотермальных систем

    Для получения дополнительной информации или если у вас есть какие-либо вопросы, свяжитесь с нами, заполнив контактную форму или позвонив напрямую в Shelter Craft Supply или Indiana Warm Floor по телефону 260.668. 8836.

    Или посетите веб-сайт Indiana Warm Floors, щелкнув ссылку ниже!

    Свяжитесь с нами, заполнив форму ниже. Ответ от наших представителей следует ожидать в течение 24 часов.

    Indiana Warm Floors LLC — это частная и управляемая компания, которая предлагает широкий спектр услуг в области отопления, вентиляции и кондиционирования воздуха. Мы специализируемся на системах теплого пола. Системы лучистого теплого пола — это эффективные и действенные способы обогрева или охлаждения гаражей, проездов, патио, гидромассажных ванн, коммерческих зданий, сельскохозяйственных построек и многого другого.

    Indiana Warm Floors с гордостью предлагает все свои услуги на территории всех штатов Индиана, Огайо, Мичиган и Кентукки. Если вы заинтересованы в консультации или установке за пределами нашей зоны обслуживания, пожалуйста, свяжитесь с торговым представителем Indiana Warm Floors для получения дополнительной информации.
