Монтаж инфракрасного теплого пола под плитку
Инфракрасный теплый пол под плитку используется при локальном и общем обогреве балкона, ванной комнаты, кухни, прихожей. При его монтаже необходимо учитывать конструктивные особенности нагревательных элементов, которые расположены между двумя слоями пленки из полиэстера. Этот материал отличается низкой адгезией к плиточному клею, на который укладывают керамику или керамогранит. Классическая технология прямой заливки нагревательных элементов цементной стяжкой или клеем не применяется. Она используется при монтаже стержневого инфракрасного теплого пола под плитку, для пленочных нагревательных элементов разработаны другие методики.
Сухой монтаж ИК пола под керамическую плитку
При сухом монтаже укладка пленочного теплого пола под плитку производится под листы ГВЛ, СМЛ или ЦСП. Эти материалы являются идеальным основанием для керамического напольного покрытия. Выполняется монтаж инфракрасного теплого пола под плитку этим способом в несколько этапов:
- На подготовленное основание укладывается жесткая нагружаемая теплоизоляция.
- По всей площади монтируется теплоотражающая подложка – изолон или фольгоизол.
- На подложку укладывают пленочный теплый пол под плитку.
- Нагревательные элементы защищаются сверху полиэтиленовой пленкой от избыточной влажности.
- На полиэтиленовую пленку укладывают листы ГВЛ или СМЛ толщиной 6-8 мм. При монтаже основания в два слоя листы монтируют в разбежку.
- Листы основания крепят к первичной стяжке дюбелями с предварительным засверливанием отверстий. Важно не задеть карбоновые элементы или медные токопроводящие полосы.
- Проверяется работа нагревательных элементов.
- На поверхность ГВЛ монтируют температурные датчики и приступают к укладке плитки.
Между основанием из ГВЛ с нанесенным финишным покрытием и стеной должен оставаться компенсационный зазор 10-15 мм.
Преимущества сухого способа укладки инфракрасной пленки под плитку:
- отсутствует контакт с агрессивной средой плиточного клея;
- увеличивается срок эксплуатации нагревательных элементов;
- ГВЛ и СМЛ надежно защищают от механических повреждений;
- гипсоволокно и стекломагнезит не мешают теплопередаче.
Технология позволяет исключить «мокрые» процессы вплоть до укладки финишного покрытия. Этим способом укладывается пленочный теплый пол под ПВХ плитку, керамогранит.
Монтаж ИК пола с заливкой стяжки
При этом способе монтажа инфракрасные электрические теплые полы под плитку укладываются на теплоотражающую подложку, расстеленную поверх жесткой теплоизоляции. Нагревательные элементы защищаются полиэтиленовой пленкой от влаги. Заливка стяжки выполняется в следующем порядке:
- На полиэтиленовую пленку укладывается пластиковая малярная сетка с ячейкой 5х5 или 10х10 см. Использование армирующей сетки из стали или других токопроводящих материалов не допускается.
- Армирующая сетка крепится точечно к основанию дюбелями с предварительным засверливанием. При выполнении этой работы важно не повредить карбоновые элементы.
- Проверяется работа теплого пола.
- Выполняется обработка бетонконтактом.
- На загрунтованную поверхность наносится цементно-песчаная стяжка толщиной 5 мм. Она заполняет технологические отверстия, формирует ровную поверхность основания под финишное покрытие.
На подготовленную стяжку с помощью цементного клея укладывается кафель или керамогранит. Этот способ монтажа ИК пола под плитку имеет более низкую цену, но требует выполнения «мокрых» процессов, что увеличивает продолжительность ремонтных работ.
Соблюдение рекомендаций и порядка выполнения работ поможет создать теплый пол, который эффективно прослужит под самым долговечным напольным покрытием.
Инфракрасный теплый пол под плитку: правильный монаж
Для создания комфортных условий в помещениях, где пол выполнен из кафеля, часто применяют систему теплых полов. Традиционно в тандеме с плиткой используют водяной или электрический подогрев, осуществляемый при помощи кабеля или греющих матов. Однако многих интересует, есть ли возможность положить инфракрасный теплый пол под плитку. Давайте выясним, как это сделать и насколько целесообразно такое сочетание.
Виды теплых полов
Современные технологии теплых полов подразумевают два вида источника подогрева: это вода и электричество.
Водяные теплые полы
Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:
- Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия.
- Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям.
- В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы.
- Монтаж водяных теплых полов довольно сложен, поэтому не каждому под силу выполнить его своими руками.
Электрические теплые полы
В основной своей массе они делятся на три группы:
- Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
- Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.

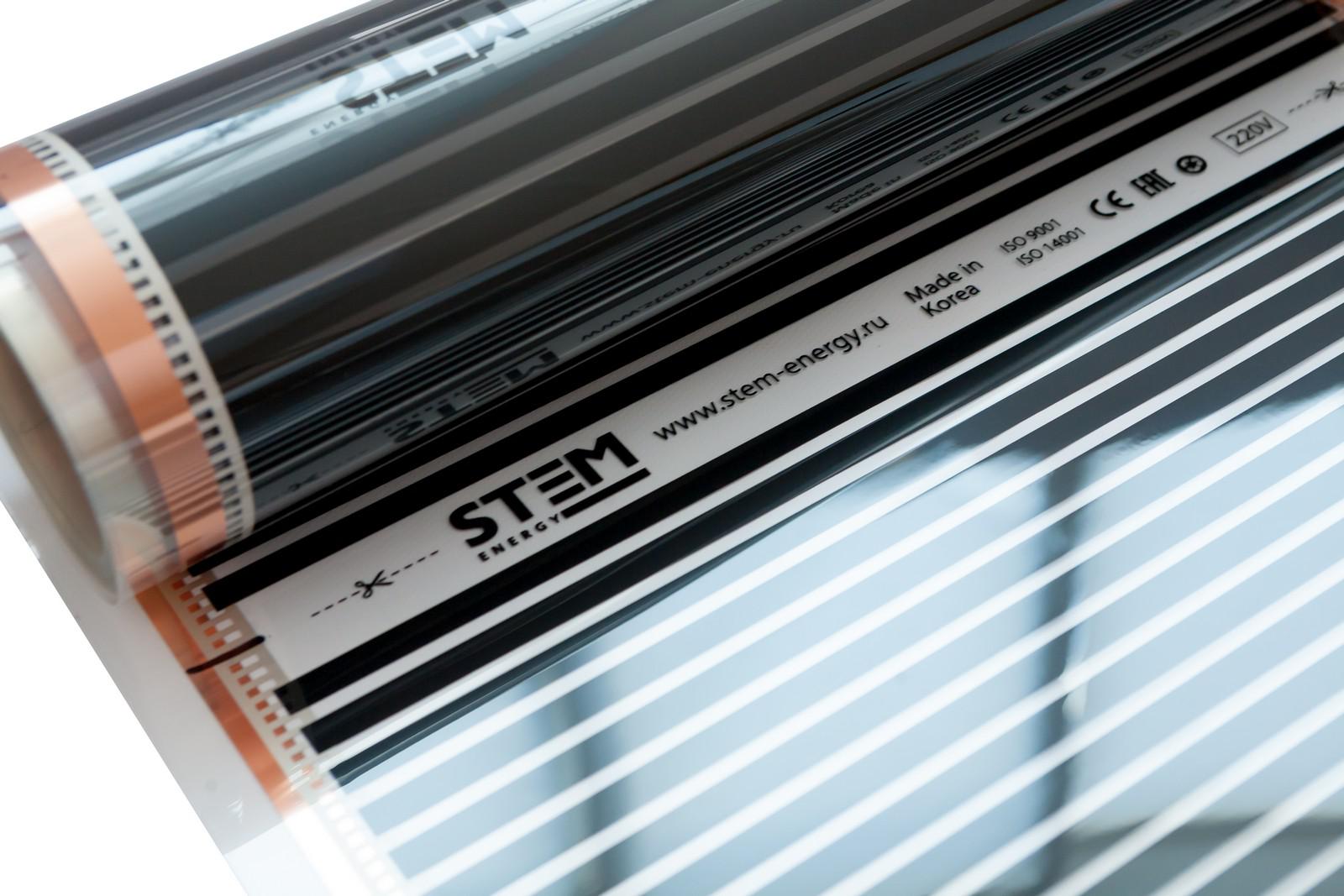

- Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.
Можно ли совмещать пленочные теплые полы и керамическую плитку?
Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.
Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.
Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:
- Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
- Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
- Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
- Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.
Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:
- Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
- Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
- Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.
Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.
Подготовительные работы
Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:
- Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
- Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
- Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.
По периметру комнаты на расстоянии 20 см от стены изоляцию не укладывают. Это делается для того, чтобы обеспечить более надежное крепление крайним плиткам.
- Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
- Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.
В целях экономии можно уложить инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаться своеобразные теплые дорожки.
Укладка нагревательной пленки
В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:
- Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
- Нельзя допускать наложения полос одна на другую.
- Для фиксации элементов на термоизоляции применяют скотч.
- Разрезать пленку необходимо по специальным линиям отреза.
- Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.
- Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
- Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
- Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
- Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
- После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.
Укладка плитки
Укладку плитки можно выполнить двумя способами:
- Поверх пленки кладется малярная сетка, на которую и заливается стяжка толщиной 8–10 мм.
- Заменить стяжку могут гипсоволокнистые плиты. Их фиксацию надо осуществлять очень аккуратно в тех местах, где располагаются промежутки между отдельными полосами инфракрасной пленки.
Сам процесс укладки плитки будет отличаться от стандартного только тем, что клей и затирочный раствор обязательно должны быть предназначены для теплых полов.
Электрический теплый пол под плитку: укладка своими руками
Кафельная плитка отличается высокой износоустойчивостью и хорошо проводит тепло. Электрический теплый пол под плитку – это довольно распространенное решение, но эффективность обогрева электрополов будет напрямую зависеть от вида и особенностей конструкции системы, выполняющей подогрев.
Инфракрасный пленочный пол под плитку
- Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
- Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
- Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.
Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.
Монтаж пленочного теплого пола
- Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
- Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
- Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
- На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
- На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
- К клеммам на пленке подключаются провода питания.
- Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
- Устанавливается устройство для измерения температурного режима.
- Выполняется подключение нагревательного пленочного контура к сети.
Укладка плитки своими руками
Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:
- Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
- Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
- Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
- Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
- Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
- С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
- Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
- Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
- У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)
В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.
Важно! Через сутки после окончания укладки нужно провести затирку швов с помощью цементного или эпоксидного состава, который с помощью резинового шпателя тщательно втирается в швы. Для удаления лишней затирки применяют влажную губку.
Стержневой теплый пол под плитку
h3_2
Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.
Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.
Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.
Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.
Монтаж карбонового теплого пола
Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.
- Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
- В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
- Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
- На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
- Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
- Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
- На стене крепится терморегулятор.
После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.
Важно! При укладке следует помнить о том, что минимальная толщина слоя плиточного клея должна быть не менее 15 мм.
- Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
- При помощи зубчатого шпателя клей наносится на поверхность плитки.
- Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
- Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
- После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
- После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.
Важно! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен монтаж плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.
Кабельный теплый пол под плитку
В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.
Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.
Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.
Монтаж кабельного теплого пола своими руками
- Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
- Греющий кабель прокладывается от той точки, где будет размещен блок управления.
- Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
- После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
- Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
- К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.
Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется выполнять к выделенной линии, которая обустраивается отдельно.
Укладка плитки на кабельный пол
- Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
- Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
- На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
- Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
- На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
- После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
- По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
- Через два часа после затирки плитка тщательно вымывается от остатков состава.
Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.
Монтаж термопленки под кафельную плитку, инструкция по монтажу греющей инфракрасной пленки Hot-Film для монтажа теплого пола под плитку.
Монтаж теплого пола на основе инфракрасной греющей пленки под кафельную плитку, керамогранит, мрамор и другие напольные, требующие приклеивания к основанию, производится с некоторыми отличиями.
Ознакомившись с общей инструкцией по монтажу греющей пленки, вы, наверняка поняли, что монтаж пленки не сложен и не требует специальных навыков.
Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.
При оформлении заказа, укажите необходимую длину полотен, с учетом шага реза пленки 25 см, и мы доставим вам полный комплект теплого пола под плитку с терморегулятором, готовый к подключению и эксплуатации.
Также, обращаем ваше внимание, на возможность заказать укладку, купленного у нас, теплого пола под плитку, силами наших технических специалистов.
Если вы самостоятельно готовите полотна греющей пленки, для устройства теплого пола под плитку, керамогранит или мрамор, то подготовку полотен и опрессовку контактов следует производить по основной инструкции.
При монтаже теплого пола под плитку, поверх греющей пленки, требуется заливка цементной стяжки 20-40 мм. или укладка поверх инфракрасной пленки, листов ГВЛ, СМЛ или ЦСП, которые будут служить основанием под укладку плитки.
Представляем Вашему вниманию дополнения общей инструкции №1-
Монтаж теплого пола под плитку, керамогранит, мрамор:
1.Для улучшения сцепления цементной стяжки с основанием пола, теплоизолирующая отражающая подложка нарезается на полосы шириной 50- 52 см, равной или близкой ширине термоплёнки.
Эти полосы укладываются на пол с шагом 90- 130мм. друг от друга и от ближайших стен.
При использовании листов ГВЛ, СМЛ или ЦСП отражающая теплоизоляция укладывается на всю площадь основания.
2. Инфракрасная пленка укладывается точно, поверх теплоизолирующей подложки, таким образом, что бы лицевая сторона инфракрасной пленки оказалась сверху, (медной шиной вниз).
Для удобства, термопленку можно зафиксировать к подложке и основанию с помощью двусторонней клеящей ленты, располагая клеевые точки вне зоны активного нагрева пленки.
Подключение инфракрасной термоплёнки производится в соответствии с п. п. 3, 4 «Инструкции по монтажу»
Монтаж клемм возможно производить при помощи пайки.
Для пайки клемм рекомендуется применять припои ПОС-30 или ПОС-40.
В качестве флюса применяется канифоль, которую удобно использовать в виде 20% спиртового раствора (по объёму).
Противоположные концы медной шины, помимо изоляционной ленты, необходимо дополнительно изолировать электроизоляционной мастикой (скотч), так же как основные контактные соединения.
Термодатчик устанавливается поверх термоплёнки в пластиковой гофрированной трубке диаметром 14-20мм.
Термодатчик должен располагаться внутри трубки, ближе к её концу, его соединительный провод должен выходить с другого конца трубки.
Трубка выводится от места расположения термодатчика до терморегулятора.
Радиус изгиба трубки должен быть не менее 5см. Конец гофротрубки с датчиком температуры, оканчивающийся в полу, следует плотно закрыть для предотвращения попадания внутрь цементного раствора.
Проверка работоспособности системы производится в соответствии с п. 7 «Инструкции по монтажу»
3.Термоплёнка Dayol вместе с теплоизолирующей подложкой крепится к основанию пола при помощи саморезов.
ВНИМАНИЕ! Саморезы допускается закручивать только по линии реза термоплёнки, обозначенной знаком
4. Поверх греющей плёнки, на подкладках толщиной 8-15мм, укладывается армирующая металлическая сетка (например, сетка сварная100х100х3мм или сетка сварная кладочная 50х50х3)
ВНИМАНИЕ! Армирующую сетку необходимо заземлить путем подключения к заземляющему проводнику питающей сети.
5. После армирования заливается цементно-песчаная стяжка толщиной 20- 40мм.
Также, вместо стяжки, в качестве основания под укладку кафеля могут применяться плиты ЦСП, половой ГКЛ и стекломагниевые листы.
6. После затвердевания стяжки, можно выполнять укладку кафельной плитки.
Включать инфракрасную систему тёплого пола Dayol можно после полного затвердевания стяжки.
Греющая система Dayol должна подключаться через УЗО (Устройство Защитного Отключения), номинальный ток срабатывания которого не превышает 30 мА.
Если у Вас возникли вопросы, или же Вам потребовалась дополнительная информация, свяжитесь с нами с помощью формы обратной связи сайта.
Керамическая плитка является одним из наиболее подходящих покрытий для укладки теплого инфракрасного пола.
Она с легкостью переносит цикличность нагрева и охлаждения, экологична, надежна и не выделяет вредных веществ в атмосферу жилого помещения.
Для оснащения плиточного покрытия инфракрасная пленка может использоваться в любом помещении, даже не отапливаемом другими источниками.
Чаще всего теплый пол под кафель используют:
- в ванной комнате;
- в кухне;
- на балконе;
- в прихожей.
По нагретому кафельному полу приятно ступать каждое утро, отправляясь в ванную комнату для гигиенических процедур.
Хозяйкам, постоянно находящимся на кухне у плиты, теплый пол под плитку будет дарить комфорт и убережет от переохлаждения.
Ни дети, ни взрослые не будут подвержены простудам по причине замерзания ног при хождении по холодным поверхностям.
Инфракрасная пленка, монтированная под плитку на балконе или в лоджии, позволит использовать такие помещения даже в холодную пору года.
Снимая обувь в прихожей, можно не беспокоиться о том, что ноги окажутся на холодном полу, ведь утепление греющей пленкой поможет избежать подобных явлений.
Учитывая универсальность инфракрасного пленочного покрытия для организации теплых полов под плитку, можно выделить и другие преимущества греющей пленки:
- безопасность;
- долговечность;
- экономичность;
- доступность;
Важной характеристикой инфракрасного пленочного покрытия является отсутствие вредных выделений, которые могли бы повлиять на организм человека.
Данный параметр всегда учитывается при обустройстве любого жилого помещения, поскольку в комнатах предусмотрено постоянное пребывание людей.
Инфракрасный теплый пол под кафель благотворно влияет на воздух в комнатах, сохраняет его свежесть и чистоту, повышает количество отрицательно заряженных ионов.
Хозяева домов и квартир даже могут экономить на приобретении специального оборудования для ионизации.
Температурный режим в помещениях с инфракрасным полом градусов на 5 ниже, нежели с традиционным отоплением, но при этом человек чувствует себя более комфортно и приятно.
Воздух не пересушивается, увлажнение остается на надлежащем уровне, а это позитивно влияет на слизистую и дыхательные пути.
Поскольку длина волны при излучении инфракрасного пола колеблется в большом диапазоне, то осуществляется свободный прогрев как плиточного покрытия, так и стяжки.
Не только помещение прогревается, но и человек, находящийся в комнате с инфракрасными теплыми полами, чувствует на себе тепло.
Обустройство комнат с плиткой теплыми полами способствует тому, что будет меньше скапливаться пыли, устранятся запахи, которые появляются в процессе жизнедеятельности: табачный, от красок и растворителей, от химических моющих средств.
Надежные инфракрасные теплые полы принесут своим владельцам еще и выгоду.
Благодаря значительно меньшему расходу электроэнергии для функционирования, можно существенно сэкономить финансовые средства.
Теплый пол под плитку
Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77
Разнообразие дизайнерских решений и легкость уборки делают плитку самым популярным видом напольного материала для кухни, ванной комнаты, туалета и коридора, и именно здесь укладка теплого пола будет наиболее востребованной и полезной. Температура поверхности подогреваемой плитки в среднем составляет около 26-28°С. Теплый пол не только создает дополнительное тепло в помещении, но и предотвращает появление плесени при повышенной влажности.
Теплый пол под плитку
Инфракрасный теплый пол под плитку
Перед установкой подогрева пола стоит задуматься над вопросом: какой теплый пол под плитку лучше? Здесь возможны несколько вариантов.
Инфракрасный пол – популярный на сегодняшний день вид обогрева. Однако стоит иметь в виду, что под плитку укладывается только одна разновидность инфракрасного пола – система на основе карбоновых стержней.
Укладка пленочного пола под плитку невозможна по нескольким причинам. Во-первых, плиточный клей разъедает пленку. Во-вторых, отсутствует контакт раствора с несущей поверхностью, и в-третьих, у пленочных полов нет необходимых степеней защиты от поражения электротоком для такого варианта установки.
Стержневой теплый пол — это нагревательные маты, состоящие из соединенных нагревательных стержней из карбона, графита и серебра. Они укладываются под керамическую напольную плитку и керамогранит на бетонное основание, поверх которого кладется теплоотражающая подложка.
Кабельный теплый пол под плитку
Электрический теплый пол под плитку на основе резистивного греющего кабеля – наиболее востребованный вид подогрева пола в городских квартирах. В зависимости от площади и микроклимата помещения подбирается комплект с наиболее подходящими характеристиками.
Укладываемый под плитку кабель можно использовать как для основного, так и для дополнительного обогрева помещения. Данная разновидность обогрева также отличается долговечностью: срок службы кабеля от ведущих производителей, при соблюдении всех условий монтажа и эксплуатации, составляет не менее 50 лет.
Стоимость системы
Прежде чем купить теплый пол под плитку, нужно учесть все дополнительные расходы. Цена системы складывается из стоимости самого теплого пола, материалов и монтажа. Дополнительные услуги и бонусы от компаний-продавцов помогут вам сэкономить на его укладке.
Так, например, компания ENERGY предлагает услугу бесплатного монтажа теплого пола под плитку специалистами.
Монтаж системы лучше доверить профессионалам. Однако при желании, следуя всем инструкциям и рекомендациям, вы сможете установить ее своими руками.
Монтаж теплого пола
Монтаж теплого пола под плитку
Монтаж теплого пола под плитку можно доверить специалистам или произвести самостоятельно, следуя всем инструкциям. Порядок действий следующий:
- Определите и подготовьте место для установки терморегулятора и датчика температуры.
- Подготовьте поверхность пола для укладки нагревательного кабеля.
- Положите теплоизоляцию на подготовленную поверхность.
- Закрепите на полу отрезки монтажной ленты.
- Разложите нагревательный кабель на поверхности пола по форме обогреваемой площади.
- Установите гофрированную трубку с датчиком температуры.
- Подготовьте площадь укладки к заливке цементно-песчаной (бетонной) стяжки.
- Залейте цементно-песчаную стяжку.
- Подключите и установите терморегулятор.
- Уложите напольное покрытие.
Компания Energy предлагает широкий ассортимент кабельных электрических теплых полов под плитку и другие виды напольного покрытия. Теплые полы Energy могут служить как для дополнительного, так и основного обогрева, укладываться под стяжку или клеевой раствор.
Устройство инфракрасного теплого пола под плитку
Оглавление статьи:
Использование инфракрасных теплых полов при обустройстве современных квартир обусловлено желанием обеспечить максимально комфортную обстановку в своем доме. Такие системы нагрева полов применяются тогда, когда центральное отопление не справляется с обогревом помещения и напольное покрытие, по которому перемещаются домочадцы, остается холодным. Укладку ик-пола можно осуществить под разные виды отделочных материалов, в том числе плитку, ламинат и линолеум. Самым сложным из указанных вариантов является инфракрасный теплый пол под плитку, так как нагревающаяся пленка в этом случае окажется в слое плиточного клея. Как правильно провести все работы по монтажу инфракрасного покрытия?
Что такое инфракрасный пол?
Теплый инфракрасный пол монтируется с помощью специальной пленки, которая представляет собой материал толщиной до 1 мм. Внутри этой пленки находятся электроприводные компоненты, обеспечивающие нагрев поверхности пола. Характерной особенностью такого пол является тот факт, что система обогрева нагревает не воздух в помещении, а предметы, стоящие на поверхности пола, а излучение тепла внутрь комнаты обеспечивает карбоновая паста, запаянная в полиэстере.
Ик-пленка работает от сети при стандартном напряжении 220 Вольт, подключение системы осуществляется при помощи терморегуляторов, идущих в комплекте. Такой обогрев жилых помещений достаточно экономичен, так как не требует больших затрат электроэнергии.
Инфракрасный пленочный теплый пол можно постелить в гостиной и спальне под ламинат, а на кухне – под плитку. Для этого используется одна и та же ик-пленка со стандартными характеристиками. Требуемое напряжение сети, которое обеспечивает эффективную работу ик-пола, составляет 220-230 Вольт, а мощность, тратящаяся на метр площади комнаты, может быть разной – в границах от 150 до 440 Вт. Чтобы сориентироваться, пленка какой мощности вам требуется, вам необходима инструкция конкретному виду ик-покрытия. Пленки с показателями в 150 Вт могут прогреть пол до +45 градусов, а 440 Вт – до +80. Выбирать инфракрасный материал рекомендуется с учетом этих параметров.
Инфракрасный пол, укладываемый под плитку или иное отделочное покрытие, является пожаробезопасным, так как даже при самой высокой мощности термопленки в 440 Вт максимально возможная температура не превышает порог плавления этого материала в +264 градуса.
Среди преимуществ использования для обогрев жилых помещений ик-полов можно отметить бесшумность их работы и простоту процесса укладки. Монтаж покрытия не составляет труда и может быть выполнен самостоятельно. Теплый пол на основе термопленки не будет мешать вам отдыхать в домашней обстановке. Такое покрытие не вызывает вибраций, не снижает уровень кислорода в воздушном пространстве квартиры и не пахнет в процессе эксплуатации.
Инфракрасный пол, который стелется под линолеум или декоративную отделку другим материалом, не только прост в монтаже, но и достаточно практичен. Тепло, исходящее от материала, распределяется равномерно по все обогреваемой площади, и практически сразу ощущается под ногами, так как на прогрев верхнего слоя покрытия требуется минимум времени. Ик-полы не сушат воздух жилых помещений и не поднимают пыль, что имеет большое значение для здоровья домочадцев.
Среди эксплуатационных характеристик ик-покрытия можно отметить возможность регулировки необходимого уровня температурного режима с помощью терморегулятора. Соединение нагревательных элементов внутри пленки имеет параллельный характер, благодаря чему пол будет прогреваться даже в том случае, если одна из секций испортится и перестанет греться.
Монтаж ик-пленки под плитку
Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как такой вариант организации теплых полов отличается уязвимостью термопленки по отношению к плиточному клею. Ик-пленка сама по себе характеризуется низкой степенью адгезии, ее поверхность плохо сцепляется со следующим слоем половой конструкции. Поэтому заливка поверх уложенной термопленки цементной стяжки или монтаж плиточного полотна может привести к тому, что пол получится плавающим. Подобный недостаток вызывает проблемы с дальнейшей эксплуатацией готового пола.
Плиточный клей обычно имеет щелочную среду, которая разъедает полиэстер. Пленка вод воздействием веществ, входящих в состав клея, будет растворяться, что может привести к короткому замыканию и выводу из строя всего покрытия.
Как провести монтаж пленочного пола под керамическую плитку своими руками? Начать работы необходимо с подготовки рабочей поверхности: она очищается от грязи и мусора, выравнивается при необходимости, моется и просушивается. Затем на нее настилается теплоотражающий материал. Он может быть фольгированным или пробковым, вы можете подобрать любой подходящий вариант. Теплоизоляция размещается на поверхности пола полосами, которые проклеиваются строительным скотчем. Все стыки материала должны быть хорошо скреплены, а металлизированная сторона находиться сверху.
Затем можно монтировать сам ик теплый пол, который по окончании работ прячется под плитку. Пленка стелется поверх теплоотражающего слоя, обязательно без стыков внахлест. Все стыки должны быть выполнены аккуратно и не наезжать друг на друга, укладка термопленки внахлест может привести к короткому замыканию. Ик-пленку можно стелить не по всей площади пола в комнате, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, обогревать которую нет смысла. Если вы осуществляете монтаж ик-пола по всей комнате, то в местах, где будет стоять мебель, требуется продумать возможность вентиляции.
Терморегулятор монтируется в стену на удобное для вас место, а датчик температуры – внутри пола между слоями стяжки. Эти два прибора необходимо синхронизировать, чтобы вы могли получать достоверную информацию о включенном температурном режиме при дальнейшей эксплуатации ик-полов.
Готовое ик-покрытие перед монтажом плитки специалисты рекомендуют протестировать, чтобы устранить имеющиеся неполадки, так как после укладки плитки сделать это будет очень проблематично. Если никаких неполадок не обнаружено, то вы можете приступать к монтажу плиточного покрытия. Включить ик-пол можно будет спустя месяц после всех работ, когда стяжка и клей окончательно высохнут.
Ик-пленка под линолеум
Инфракрасный теплый пол под линолеум имеет несколько своих особенностей, относящихся к настилу самого линолеума на ик-пленку. Применение ик-полов в сочетании с линолеумным покрытием можно считать оптимальным вариантом для тех, кто хочет обустроить теплый пол и иметь покрытие из этого ПВХ-материала. Линолеум под воздействием ик-пленки будет прогревать равномерно до определенной температуры, поэтому перегрев и плавление отделочного напольного покрытия исключаются.
При мощности пленки в 150 Вт линолеум не будет вспучиваться и отделяться от основы, размягчаться и разрываться, он не изменит своего цвета и не будет выделять вредных веществ. Использование пленки более высокой мощности для покрытия из линолеума не рекомендуется, так как линолеумное полотно в этом случае может перегреться.
Укладка инфракрасного теплого пола, который затем будет использоваться как основа под линолеум, производится следующим образом. Сначала очищается и подготавливается поверхность, затем настилается теплоотражающий слой и укладывается сама пленка. Эти работы проводятся в том же порядке, как и при укладке ик-пленки под плитку. Затем перед настилом линолеумного полотна специалисты рекомендуют уложить на пол слой фанеры. Это необходимо для того, чтобы обеспечить ровную поверхность для отделочного покрытия и защитить нагревательные элементы пленки, которые могут пострадать в местах повышенной проходимости.
Сам линолеум расстилается обычным способом, в небольших комнатах его можно не крепит к фанере на клей, а просто расстелить. Готовое покрытие рекомендуется эксплуатировать при температуре до +28 градусов, чтобы исключить выделение вредных веществ и не снизить качества линолеума как напольного покрытия.
Ик-покрытие под ламинат
Ик полы используются не только для линолеумных и плиточных покрытий, их можно монтировать и под ламинат. Использование инфракрасной пленки обусловлено тем, что ламинат относится к типу легких напольных покрытий, которые быстро прогреваются. Это позволяет говорить об эффективности и экономичности данного способа организации дополнительного обогрева жилого помещения.
Отзывы специалистов свидетельствуют о том, что ик-пленка под ламинатное покрытие устанавливается таким же образом, как и под любой другой отделочный материал. Работы не требуют особых знаний, при желании их можно осуществить самостоятельно. Рабочая поверхность очищается и выравнивается, выравнивание можно провести с помощью стяжки. Затем укладывается термоизолирующий материал, на роль которого вполне подойдут изделия марки «Пенофол». При укладке теплоотражающего материала следите за тем, чтобы он был настелен фольгированным слоем вверх.
После всех подготовительных работ производится укладка инфракрасного пола, который затем вы уберете под ламинат. Пленка настилается полосами, которые закрепляются на черновой основе. В отдельных случаях ик-покрытие можно укладывать на подложку: при этом способе организации теплых полов в качестве крепления вам потребуется малярный скотч. Кроме настила самой пленке требуется продумать размещения датчика температуры и пульта терморегулятора. Датчик температурного режима нельзя закрывать, иначе он будет показывать неправильные данные. Провода, соединяющие эти два компонента системы, могут монтироваться как в наружный пластиковый короб, так и прятаться в стене.
После завершения монтажа частей ик-пола требуется осуществить изоляцию каждого соединения и их заливку силиконовым герметиком. Затем пол включается на несколько минут для проверки работоспособности. Если все соединено правильно, покрытие будет постепенно прогреваться. На этом этапе можно устранить все обнаруженные неполадки.
Если неполадки отсутствуют, то монтаж инфракрасного теплого пола осуществлен правильно, его можно прятать под ламинат. Ламинатное покрытие на ик-пленку монтируется стандартными методами. Готовый пол нельзя включать сразу, специалисты советуют подождать некоторое время, пока ламинат прогреется до состояния комнатной температуры. Это условие требуется для правильного запуска системы обогрева и исключения проблем с дальнейшей эксплуатацией финишного покрытия.
Инфракрасный теплый пол под плитку: как правильно укладывать?
Инфракрасный теплый пол под плитку
Кафельная плитка считается лучшим материалом для отделки пола в ванной. Облицованная поверхность не подвергается негативному воздействию влаги, сохраняет прочность долгое время. Но для ног такой пол покажется прохладным, потому что отделочный материал остывает мгновенно, не сохраняя тепло. По этой причине устраивают систему обогрева, и инфракрасный теплый пол под плитку оказывается наилучшим вариантом не только для ванной комнаты, но и для кухонного помещения.
Лучший теплый пол
Современный рынок строительных материалов предлагает потребителям несколько вариантов обустройства теплых полов в помещениях, представляющих собой водяные или электрические системы. При этом второй вариант имеет два подвида – кабельный и пленочный.
Каждая отопительная система отличается определенными преимуществами и недостатками, способными оказать существенное влияние на окончательный выбор. Имеющиеся нюансы рекомендуется учитывать на этапе проектирования дизайна и проводимого ремонта.
К основным разновидностям теплых полов относятся:
- водяной. Представлен системой труб, внутри которых перемещается тепловой носитель, поступающий из центральной отопительной системы или автономного агрегата. Устройство такого пола подразумевает бетонирование цементной стяжки, но существуют варианты, не требующие подобных работ. Отметим, что стяжка уменьшает высоту помещения до десяти сантиметров. Помимо этого, водяные отопительные системы не рекомендованы для устройства под плитку в многоквартирных домах;
- электрический. Отопительная система создается из нагревательных кабелей, укладываемых по черновой основе и залитых цементным раствором. Функционирует такой обогрев от электрической сети;
- инфракрасный пол под плитку. Разновидность электрической версии, обогрев в которой происходит благодаря инфракрасному излучению. Система представлена тонкими матами в виде пленки, уложенными на поверхность чернового пола и источающими тепловую энергию. Укладка инфракрасного пола выполняется без стяжки, что позволяет сохранить первоначальную высоту комнаты.
Возможен ли монтаж инфракрасного пленочного теплого пола под плитку?
Ответ на такой вопрос не вызывает сложностей, но рекомендуется предварительно изучить эксплуатационные условия пола, ознакомиться с рекомендациями по монтажу. В сопроводительной инструкции к нагревательным элементам сказано, что укладка их разрешена под ламинатную доску, древесину и облицовочный кафель.
Монтаж инфракрасного пола под керамогранитную плитку возможен на улице, потому что такая система обогрева воздействия влаги не боится. Зато ваши дорожки в зимний сезон не будут покрываться льдом.
Как правило, укладка ИК-пола выполняется под ламинат, ковролин и другие материалы, монтируемые по «сухим технологиям». Кроме того, монтаж разрешен под плиточный материал с применением клеевого раствора и даже смесей для наливных полов. Правда, при двух последних методах следует не забывать о некоторых рабочих особенностях.
Укладка инфракрасного пленочного теплого пола под плитку имеет свои недостатки. Пленка не отличается хорошей адгезией, поэтому обычная заливка ее раствором в результате даст плавающую стяжку. Падение тяжелого предмета на такой пол оставит после себя трещины, которые заделать не получится.
Чтобы улучшить адгезию, некоторые мастера наносят насечки на пленку, но подобные действия чреваты негативными результатами: подобные места нуждаются в дополнительной изоляции, чтобы исключить удары током.
Пленочный материал подвержен воздействию щелочной среды, которая присутствует в цементной смеси и приводит его в негодность. Результатом становится КЗ, либо нагревательная система выходит из строя.
Принцип работы ИК-пола
Обогрев поверхности выполняется инфракрасным излучением. Пол прогревается достаточно быстро, и, благодаря встроенному в систему терморегулятору, отопление автоматически отключается, запускаясь повторно при необходимости.
Основные характеристики
Такая отопительная система легко регулируется по температурному режиму – достаточно терморегулятор выставить на необходимое вам значение, обеспечивающее комфортный микроклимат. Максимальный прогрев возможен до пятидесяти градусов, но такой необходимости никогда не возникает.
Достоинства отопительной системы
Как следует из многочисленных отзывов, укладка инфракрасного теплого пола под плитку дает многочисленные преимущества. Такой способ отопления отлично прогревает окружающие систему предметы. Плена выдает волны длиной от пяти до двадцати мкм, проходящие через облицовочную плитку.
В работе система экономична, много электрической энергии не требуется. Излучения на человеческий организм негативного воздействия не оказывают. Кроме того, инфракрасная отопительная система считается ионизатором воздушных потоков.
Недостатки
К сожалению, в укладке инфракрасного пола под плитку имеются свои минусы. Этот вариант выгоден для небольших по площади помещений, иначе эксплуатация подобного отопления обойдется вам достаточно дорого.
Запрещена укладка ИК-пленки в местах, где предполагается установка крупной мебели или сантехники. Это значит, что перестановка в комнате никогда не будет сделана.
Клеевая смесь хоть и отличается по составу и агрессии от цементного раствора, но и она через какое-то время повреждает пленочные полы, снижая их эксплуатационный период. Случайное короткое замыкание, произошедшее в поврежденном пленочном теплом полу, становится причиной возгорания.
Напомним, что монтажные работы осложняет плохая адгезия пленки. Для ее повышения рекомендуется между отопительной системой и плиточным слоем укладывать гипсокартон или стеклоткань, но данные меры снизят нагревательные возможности матов. Перед укладкой предстоят большие подготовительные работы по приданию черновой поверхности идеальной ровности.
Особенности монтажных работ
Все не так уж и сложно, как может показаться с первого взгляда. Правда, определенные нюансы существуют, и их необходимо принимать во внимание.
Перед работой следует приготовить все необходимое, что потребуется в укладке пленочного ИК пола. Вам понадобятся:
- теплоотражающий материал;
- пленка ИК необходимой площади;
- изолента для проводов;
- кафельная плитка и клеевой состав;
- скотч малярный;
- гипсокартонный материал;
- гофрированная труба;
- контактные зажимы;
- пленка полиэтиленовая;
- провода;
- ножницы;
- шпатель с зубчатым лезвием;
- острый нож.
Черновое основание зачищается от мусора и пыли, неровные участки и дефектные места заделываются. Укладка проводов от отопительной системы на терморегулирующее устройство выполняется в гофрированные трубки либо в штробные каналы.
При работе с пленкой соблюдается аккуратность: материал легко повреждается неосторожными движениями острых инструментов. Монтаж проводится при положительной температуре воздуха и с уровнем его влажности, не превышающим шестидесяти процентов. Особое внимание – изоляции контактной группы и предполагаемым к повреждениям участкам.
Алгоритм установки инфракрасного теплого пола под плитку
Разберем основные правила проведения монтажных работ основным видом – «мокрым». Напомним, что инфракрасный теплый пол для укладки под плитку представляет собой особый вариант в виде мелкоячеистой сеточки, отлично подходящей для «мокрых» способов монтажа.
Алгоритм установки такого отопительного варианта выглядит следующим образом:
- пол тщательным образом очищается от имеющихся загрязнений, масляных пятен, мусора и т. п. После этого по всей его поверхности укладывается лавсановый материал с теплоотражающей поверхностью. Укладка его выполняется отдельными полосками, которые между собой фиксируются малярным скотчем;
- вторым этапом настилается монтажное инфракрасное сетчатое полотнище, прекрасно подходящее для монтажа мокрым способом;
- расправленное по поверхности полотно соединяется с электрической сетью проводами и специальными клеммами. Установив в клеммы проводки, их зажимают плоскогубцами;
- все точки соединения электрической проводки с каждой стороны тщательно обрабатываются битумной изоляцией;
- используя острый канцелярский нож, на термоизоляционной поверхности устраиваются специальные выемки под прокладку проводов;
- концы инфракрасных полотен в тех местах, где подсоединена электропроводка, в обязательном порядке изолируются;
- по уложенной инфракрасной пленочке устраивается слой наливного пола. Его тщательно выравнивают и оставляют в покое для окончательной просушки;
- на высохшую поверхность укладывается облицовочная плитка. Монтаж выполняется при помощи специального клея и зубчатого шпателя, технология таких работ всем хорошо известна.
Укладка инфракрасного теплого пола под плиточный материал возможна, но все рабочие этапы подразумевают аккуратность и внимательность при их выполнении и соблюдение установленных правил. Если какое-то условие нарушено, то работа отопительной системы не даст ожидаемого эффекта и быстро утратит свою работоспособность. В качестве вывода следует отметить, что подобная система обогрева пола считается надежной, отличается прекрасными качественными характеристиками. Это именно тот вариант, который надежно обогреет помещение с минимальными затратами электрической энергии, создаст для вас комфортный микроклимат, не нанося при этом вреда организму.
Вам будет интересно:
Представляем QuietWarmth® RETROFIT — лучистая тепловая пленка для черных полов
Если вам нравятся существующие полы, но вы хотите, чтобы они были теплее, Warm Your Floor рада предложить нашим клиентам сверхэффективную, доступную и простую в установке электрическую систему лучистого теплого пола от MP Global Products: лучистую тепловую пленку QuietWarmth®. для чернового пола.
Согрейте существующие полы, не снимая плитку или поднимая ковер. Даже теплые, труднопогреваемые типы полов, такие как гвозди из твердой древесины, несовместимы с большинством продуктов излучающего тепла.До сих пор!
Как это работает?
Лучистая тепловая пленка
QuietWarmth под черным полом легко устанавливается между балками существующего пола. Он лучше всего подходит для любого места, где к балкам можно легко получить доступ с потолка гаража, подвала или из подвала. В QuietWarmth используется запатентованная технология ультратонких проводящих чернил, которая обеспечивает недорогой отвод тепла практически к любому типу пола из нижнего бруса. Датчик, установленный на черновом полу, в сочетании с термостатом поможет поддерживать оптимальную температуру вашего пола.
Система под черным полом QuietWarmth® доступна для двух напряжений (120 В и 240 В) и для 16 дюймов, чтобы обеспечить наиболее распространенное расстояние между балками.
Простая установка
Установка проста. Просто прибейте или скрепите каждую панель из нагревательной пленки не менее чем через каждые 12 дюймов сбоку от каждой балки (не к самому черному полу), оставив 2-дюймовый выступ под черным полом. Чтобы лучше вписаться в ваше пространство, пленку QuietWarmth можно обрезать ножницами до длины с шагом 12 дюймов.Попросите квалифицированного электрика подключить провода к термостату. Мы рекомендуем установить программируемый термостат с вашей новой системой электрического лучистого отопления для максимальной эффективности и комфорта. Завершите установку слоем теплоизоляции поверх нагревательных панелей.
Готовы приступить к добавлению эффективного, простого в установке и доступного тепла к существующему напольному покрытию? Свяжитесь с нами сегодня, чтобы узнать больше о нагревательной пленке QuietWarmth® для чернового пола, или начните делать покупки прямо сейчас .
Забыл установить датчик температуры пола. Что теперь?
Будет ли работать теплый пол без датчика температуры пола?
Да, но между соблюдением правил электротехники и созданием более эффективной системы вы захотите ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.
Nuheat Floor Sensor
Вариант 1. Настройте термостат на использование режима окружающего воздуха.
Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола. Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.
Термостат SunTouch в «Режиме окружающего воздуха»
Вариант 2: Вырежьте часть раствора между плитками.
- Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
- Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол.Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
- Снова нанесите раствор и закройте отверстие датчика в стене накладкой.
Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.
Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.
- Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
- Закрепите датчик в кармане с помощью клея, а затем изолируйте.
Электрические лучистые полы с подогревом — Concord Carpenter
Электрический теплый пол
Роберт Робиллард об электричестве, домашнем ремонте и модернизации
Электрическое лучистое тепло
Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть.
Схема расположения лучистого тепла
Встав с постели и наступив на холодный деревянный или кафельный пол, по спине пробегает мурашок, и это задаст настроение на весь день.
Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60% домовладельцев в возрасте 50 лет и старше намерены остаться в своих домах до выхода на пенсию, что также будет означать реконструкцию на месте.
Использование электрического излучателя в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента.
Был февраль, и пол в ванной, выложенной плиткой, был холодным.
В этих ситуациях использование электрического лучистого тепла в качестве дополнения к существующей системе отопления является несложным делом и постоянно создает теплый, жареный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.
Крепление коврика WarmlyYours Tempzone к черному полу
Почему лучистое отопление?
По мере развития технологий развивается и концепция теплого пола.Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних хозяйствах.
Многие люди знакомы с гидравлическими системами подогрева пола, для которых требуется, чтобы горячая жидкость проходила по трубам под полом, вдоль обогревателей основной панели или через радиаторы для обогрева дома. И все же альтернативой водяному отоплению, более простой и более рентабельной, являются электрические теплые полы.
Что делает системы электрического теплого пола такими удобными?
Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола фактически превращается в низкотемпературный радиатор.
Установка WarmlyYours Tempzone Radiant Heat
Эти электрические системы обогрева передают тепло посредством теплопередачи: доставка тепла непосредственно от источника тепла к поверхности пола и объектам в помещении посредством инфракрасного излучения снизу, которое, в свою очередь, нагревает людей и предметы в комнате.
Напольное отопление намного эффективнее и удобнее, чем нагрев воздуха, который не сохраняет это тепло очень долго. В отличие от систем принудительного воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей до 80%.
Лучистое тепло — это интеллектуальные технологии. При покупке электрического пола
Thinset нанесен на коврики WarmlyYours Tempzone
, убедитесь, что он максимально «горячий» — для этого обратите особое внимание на соотношение ватт на квадратный фут.
Оптимальная мощность — 15 Вт на квадратный фут.
Итог: чем жарче, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.
Где можно использовать лучистое электрическое тепло?
Электрический подогрев пола — это система обогрева, которую можно использовать как в помещении, так и на открытом воздухе, она может быть установлена под многими типами полов, такими как ламинат, древесина твердых пород и плитка.Эта система обогрева состоит из электрических кабелей, встроенных в пол, или матов из электропроводящего пластика, которые устанавливаются на черновой пол. Система может быть установлена на слой раствора или гипсокартон, оставив между ним и плиткой для пола только тонкий слой тонкозастывающего цемента.
Установка радиантного мата Nuheat
Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.
Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения.Для сложных участков под полом используется одиночный нагревательный кабель . Нагревательные маты с большей вероятностью будут устанавливаться в более простых и больших помещениях.
Использование этих матов позволяет дооснащать существующие плиты без значительного увеличения высоты пола.
Программируемые термостаты управляют этими системами и могут быть настроены в соответствии с занятым образом жизни. Например, вы можете установить обогрев на: включить за час до того, как вы встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой или лягте спать.Таким образом, вы используете электричество только тогда, когда оно вам нужно.
Разглаживающий мат Nuheat Radiant Mat в тонкий набор
Холодные полы исчезнут:
Если учесть простоту установки, низкую стоимость и несуществующую плату за техническое обслуживание, связанную с электрическим лучистым теплом, это не только экономически эффективное решение, но и реалистичное решение для модернизации пола.
Как плотник и моделист, я всегда ищу более простые и эффективные способы улучшить существующее пространство.Принцип использования современных аксессуаров для улучшения ситуации — важный инструмент в моем арсенале. Концепция электрического лучистого тепла — один из таких инструментов: он прост в установке, энергоэффективен и может быть легко запрограммирован.
Установка электрического лучистого тепла
: [Общие правила ]
Ниже приведены основные рекомендации по заказу и установке электрических лучей. В каждом случае вы должны обращаться к рекомендациям производителя по установке и применению конкретных материалов и следовать им.Все электрические подключения должен производить квалифицированный электрик.
Типы напольных покрытий:
1. Керамическая плитка:
Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку она хорошо отводит тепло от пола и добавляет теплоаккумулятор за счет своей высокой теплоемкости.
2. Винил:
Также можно использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы.
3. Дерево:
Рекомендуется напольное покрытие из пиленого бруса, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.
4. Ковер:
Если вы решите использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.
Планирование вашего электрического отопления:
Есть много хороших компаний по производству лучистого тепла на выбор. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.
Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что компания, у которой вы покупаете, предлагает установку и техническую поддержку 24/7.
Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, нанятого компанией, часто это просто запись или колл-центр.Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем или ночью.
Также выберите компанию, которая предоставляет качественный продукт с оптимальной мощностью 15 Вт на квадратный фут. Суть в том, что чем жарче, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.
WarmlyYours предлагает одни из самых популярных на рынке ковриков для электрического лучистого обогрева.
Измерьте площадь вашего пола:
Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему к следующему рабочему дню.
Измерьте свою комнату, как правило, до стен. Используйте миллиметровую бумагу, чтобы нарисовать план этажа с вашими измерениями.
При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза.Нагревательные маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором.
Укажите на чертеже расположение термостата, чтобы гарантировать, что при установке напольной системы провода холодного ввода дойдут до места расположения термостата.
Закажите материалы:
Определите, можете ли вы использовать нагревательные маты стандартного размера [т.е. готовые к продаже] или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками.
Компании, предлагающие более качественное напольное отопление, отправят товар в тот же день, когда вы разместите заказ.
Подготовка чернового пола:
Убедитесь, что черный пол чистый и на нем нет мусора. При существующем черновом полу вы можете ввернуть шурупы в балки перекрытия, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.
Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по этой установке.
Необходимые инструменты: [Укладка под плитку]
- Тонкий набор из модифицированного акрила или латекса
- Клейкая лента
- Кельма с квадратными зубьями 1 ⁄ 4 ”
- Маленькая щетка с пластиковой щетиной
- Кельма для краев
- Поплавок для затирки
- Цифровой ом / мультиметр
- Губка
- Ведро воды
Крепление нагревательного мата к основанию пола:
Не поддавайтесь искушению вскрыть коробку и начать установку коврика, не прочитав сначала инструкции, и не смонтируя электрический нагревательный коврик для обеспечения правильной посадки.
У всех производителей есть особые правила для своих систем, которым необходимо следовать. Чтение инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.
При сухой установке внимательно обратите внимание на провода питания нагревательного коврика и сориентируйте их в соответствии с местом расположения термостата, убедившись, что у вас достаточно проводов, чтобы добраться до места расположения термостата.
Существует три (3) метода подготовки пола:
1. Метод самовыравнивания: рекомендуется и может использоваться для всех типов полов.
2.Метод тонкого раствора: и может использоваться для всех типов полов.
3. Прямой метод: используется только для кафельных и каменных полов
Метод самовыравнивания:
1. Приготовьте самовыравнивающуюся смесь в соответствии с инструкциями производителя. Производитель может рекомендовать грунтовку чернового пола.
2. Используя скребок или плоский шпатель, нанесите слой самовыравнивающейся смеси до тех пор, пока кабель и направляющие не будут полностью покрыты.
3.Дайте самовыравнивающейся смеси схватиться в соответствии с инструкциями производителя.
4. Провести испытания изоляции и сопротивления.
5. Продолжить укладку напольного покрытия в соответствии с инструкциями производителя.
Метод с тонким раствором:
В зависимости от продукта, который вы выберете, вам может потребоваться сначала установить тонкий набор, а затем установить «твердый мат» в тонкий набор. Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя.
Сетчатые маты можно скрепить скобами, приклеить горячим клеем или приклеить к основанию. В выполненных мною установках я использовал комбинацию из трех для выполнения установки.
Примечание: сплошные маты приклеиваются к основанию с помощью тонкого набора, после чего пол можно сразу же укладывать поверх.
Примечание. НИКОГДА не закрепляйте скрепками с по или поверх провода обогрева или провода датчика пола.
1. Приготовьте тонко затвердевающий раствор в соответствии с инструкциями производителя.
2. Используя плоский шпатель, потяните шпатель под углом 45 градусов (в том же направлении, что и кабель) и нанесите тонкий слой тонко затвердевшего раствора на кабель. Кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.
3. Дайте раствору затвердеть в соответствии с инструкциями производителя.
4. Провести испытания изоляции и сопротивления.
5. Продолжайте укладывать напольное покрытие в соответствии с инструкциями производителя.
При использовании матов без сетки нанесите тонкий отвердитель на черный пол, а затем с помощью резиновой терки прижмите всю поверхность мата, чтобы плотно создать 100% контакт между нагревательным матом, тонким слоем и черным полом.
Прямой метод:
1. Приготовьте тонко затвердевающий раствор в соответствии с инструкциями производителя.
2. Используя шпатель с квадратными зубьями размером не менее 3/8 ”x 3/8”, нанесите тонкий слой тонко затвердевающего раствора на нагревательный кабель, затирая его в том же направлении, что и кабель.
3. Провести испытания изоляции и сопротивления.
4. Чтобы каждая плитка плотно прилегала к черному полу, нанесите слой тонкого раствора на обратную сторону плитки (обратная смазка). Положите плитку прямо на тонко затвердевший раствор и плотно прижмите ее. Этот метод имеет высокий уровень сложности и не рекомендуется неопытным установщикам плитки.
Подготовка к укладке плитки:
- Используя как минимум шпатель с квадратными зубьями размером 1 ⁄ 4 дюйма x 1 ⁄ 4 дюйма, нанесите слой свежего тонко затвердевшего модифицированного акрила / латекса на поверхность, которую необходимо покрыть матом.
- Провести испытания изоляции и сопротивления.
- Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI. Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя.
- Большинство производителей требуют, чтобы этот датчик был установлен поверх мата на расстоянии не менее 6–12 дюймов от края нагреваемой области и между двумя нагревательными проводами.
- ¼ ”, чтобы обеспечить ровное и гладкое покрытие.
Затем на коврик и подводящие провода с помощью плоской стороны шпателя наносится тонкий слой
Установка плитки:
- Дайте первому слою тонкого отверждения затвердеть перед укладкой второго слоя тонкого отверждения. Этот слой наносится шпателем с квадратными зубцами ¼ дюйма.
- : Опытные установщики могут пожелать установить плитку и покрытие системы тонким слоем за один прием. Для одноэтапной укладки рекомендуется использовать шпатель с квадратными зубцами 3/8 дюйма.
- СОВЕТ: При укладке плитки очистите тонкий слой между швами затирки влажной тряпкой.Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.
- На протяжении всего этого процесса вы должны многократно выполнять проверку сопротивления.
СОВЕТ
Электрические соединения:
- Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).
- Затем система может быть подключена к автомату защиты от замыканий на землю класса «A» (GFCI) или автоматическому выключателю GFCI и термостату, установленному в двухблочной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.
Подключение термостата:
См. Инструкции по установке термостата (прилагаемые к термостату) для получения инструкций по правильному подключению. Термостаты следует устанавливать на соответствующей высоте и в доступном месте в той же комнате, которую контролирует термостат.
Установка деревянного пола:
- Установить деревянные шпалы. Подходят полоски фанеры шириной 1–2 дюйма и высотой 3/8–1/2 дюйма, расположенные на расстоянии 19 дюймов друг от друга по всему фанерному полу.Оставьте место для любых запланированных резов и поворотов.
- Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.
- Установите нагревательные валки между шпалами.
- Установите систему подогрева пола в проходах, образованных шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (только зеленая сетка) — никогда не скрепляйте проволокой скобами.
- Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.
- Установите датчик датчика термостата (если применимо) на 6 дюймов в нагревательный коврик по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода.
- Выполните проверку сопротивления.
- Покройте нагревательные ролики или кабели самовыравнивающимся цементом 3/8 ”до верха деревянных шпал и даже выше. Нанесите самовыравнивающийся цемент с помощью гладкого шпателя.
- Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему необходимое время для схватывания, прежде чем переходить к следующему этапу.
- Установите настил из твердой древесины / паркетной доски после затвердевания.
- Нанесите уретановый клей непосредственно на затвердевший самовыравнивающийся цемент и деревянные шпалы в соответствии с рекомендациями производителя.
- Прибейте деревянный пол к деревянным шпалам в соответствии с рекомендациями производителя напольных покрытий (минимум каждые 4 дюйма для широких дощатых полов / более тесные интервалы для более узких дощатых полов). Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.
- Выполните проверку сопротивления.
Преимущества лучистого теплого пола
- Постоянная и легко регулируемая температура
- КПД: лучистые полы с подогревом — самый эффективный способ передачи тепла
- Комфорт достигается при более низких настройках температуры
- Экономия 20-40% по системам с принудительной подачей воздуха
- Чистота и здоровье: лучистые полы с подогревом не зависят от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по дому
- Тихо: теплый пол работает бесшумно
- Экономия места: никаких громоздких радиаторов или плинтусов
- Увлажнение не требуется, поскольку лучистое тепло не влияет на влажность воздуха в жилых помещениях.
Ирландский поставщик электрических полов с подогревом — нагревательная пленка
Ирландский поставщик электрического теплого пола — нагревательная пленка — нагревательный мат Ирландский поставщик электрического теплого пола — нагревательная пленка — нагревательный мат
УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА
ВЫСОКОКАЧЕСТВЕННОЕ ОТОПЛЕНИЕ
Наша инфракрасная пленка полностью изменит способ обогрева вашего помещения.Продукт Termofol дает вам передовые технологии, сокращает время нагрева и снижает ваши ежемесячные счета. Пленка Therma обеспечивает максимальный комфорт, проста в установке. Предназначен для использования под ламинатом и керамической плиткой.
БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ
Поставщик полов с подогревом в Ирландии
Нагревательная пленка — очень эффективный продукт.Может использоваться для ламинатных или керамических полов, а также для стен и потолка. Инфракрасные излучатели положительно влияют на наше здоровье. Фольга создает теплую и дружелюбную среду, а также снижает потребление электроэнергии. Нашим преимуществом является быстрая установка, свобода дизайна, экономичность, отсутствие необходимости в обслуживании, возможность использования для первичного или вторичного отопления, низкие эксплуатационные расходы.
Сертификаты
Мы гордимся качеством производимой нагревательной пленки.
Здоровье
Тепло в дальнем инфракрасном диапазоне — это такое же тепло, которое вы чувствуете, когда находитесь на улице в теплый летний день.
Калькулятор
Сделайте расчет стоимости
Наше предложение
НАГРЕВАТЕЛЬНАЯ ПЛЕНКА
Наша инфракрасная нагревательная пленка дает вам новейшие технологии в вашем доме.Чрезвычайно эффективная система идеально подходит для использования под ламинатом, керамической плиткой и камнем. Может быть установлен быстро, а температура легко регулируется с помощью наших термостатов. Мы гарантируем высочайшее качество производства и все сертификаты ЕС.
ТЕРМОСТАТЫ
Наши стильные регуляторы термостатов могут использовать датчики пола и комбинированные датчики воздуха для управления правильной и приятной температурой.Полностью запрограммирован и оснащен сенсорным экраном, а также доступен со встроенным модулем WI-FI.
ИЗОЛЯЦИОННАЯ ПОДЛОЖКА
Многолетний опыт в области теплых полов позволил нам производить очень эффективные изоляционные материалы.Наша изоляция имеет алюминиевое покрытие и пароизоляцию. Светоотражающая изоляция распределяет тепло по комнате и предотвращает попадание тепла в пол.
НАГРЕВАТЕЛЬНЫЙ МАТ
Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Предназначен для общего обогрева вашего пола или альтернативного обогрева теплого пола.
вплоть до
0%
Меньше энергии
над
0
лет на рынке
вплоть до
0
лет гарантии
вплоть до
0%
довольные клиенты
ЧТО МЫ ДЕЛАЕМ?
Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.
СВЯЗАТЬСЯ С НАМИ
Караг Наас
Co.Kildare W91 D92H
Веб-сайт сторонний
Оценка /
на основе отзывов покупателей
,
Телефон:
Политика конфиденциальности и использования файлов cookie
Система обогрева полов NUHEAT для поверхностей из плитки, камня, ламината и инженерной древесины
Система обогрева полов NUHEAT для поверхностей из плитки, камня, ламината и инженерной древесины
Система обогрева полов NUHEAT для плитки, камня, ламината и
Обработанные деревянные поверхности
Ссылки на другие продукты для обогрева пола:
Danfoss LX Floor Heating Cable 120V — 240V
— одноточечное соединение
— двухжильный кабель
— подлинная гарантия 10 лет.
WarmTiles SAM Mats Система обогрева полов.Самоклеящаяся система матов «SAM»
Danfoss Electric Floor Heating Двойные клеящиеся коврики LX, подходящие для плитки, дерева, камня и бетонных поверхностей
EasyHeat Warm Tiles Кабельные комплекты Для обогрева полов Мрамор, керамическая и фарфоровая плитка, сланец, гранит и заливка или заливка.
мерный камень.
Система обогрева пола Nuheat Cable Kits для поверхностей из плитки, камня, ламината и инженерной древесины
Calorique Radiant Floor
Утеплители крепятся между балками перекрытия с помощью
небольшой воздушный зазор 2 дюйма между элементами и поверхностью пола.
Комфорт босиком для вашего дома. Выбросьте тапочки и наслаждайтесь
несравненный комфорт теплого кафельного пола с системой утепления пола NUHEAT! Создан как электрическое одеяло для
единственная цель нагрева керамической плитки и натурального камня, это лучистое отопление
Система одна из самых простых и быстрых в установке.
Этот тонкий
мат излучающего электрического тепла имеет толщину всего 1/8, что позволяет быстро и легко установить
прямо между плиткой и черным полом без значительного увеличения
высота вашего этажа.Существует более 60 различных стандартных размеров ковриков,
подходят для большинства комнат, а также могут быть изготовлены индивидуальные коврики для помещений с
кривые, углы и выступающие приспособления. NUHEAT — самый простой и быстрый
установка системы лучистого теплого пола, экономящая время и деньги клиентов.
Эта прочная высокотехнологичная система обогрева пола обеспечивает равномерное распределение
тепло по полу. NUHEAT стремится к тому, чтобы их продукция была наивысшего качества,
долговечность и безопасность.
У нас есть NUHEAT в холле, лыжной комнате и ванных комнатах в нашем Уистлере, |
Как это работает
Каковы основы NUHEAT?
NUHEAT
предназначен исключительно для обогрева керамической плитки и натурального камня.
этажиNUHEAT — тонкий
мат с лучистым электрическим обогревом с греющими проводами, встроенными в тканьNUHEAT подходит для любого помещения, в котором могут быть обычные квадратные или прямоугольные комнаты.
покрытые стандартными ковриками (готовыми к продаже) и нестандартные коврики могут быть изготовлены для
пространства с углами, изгибами и выступающими элементамиА
профессиональный установщик плитки приклеит NUHEAT к черному полу с помощью тонкослойной
перед укладкой плиткиА
сертифицированный электрик подключит систему NUHEAT к независимой цепи *
в вашем панельном ящикеА
программируемый термостат с датчиком температуры пола обычно используется для управления NUHEAT этим
позволяет установить температуру пола в соответствии с вашим личным уровнем комфортаNUHEAT предлагает вашему установщику полный спектр услуг, включая техническую помощь, проектирование
рекомендации по помощи и контролю.Инструкция по установке
* Примечание Независимая схема означает, что нет приборов или
электрические устройства могут быть подключены к цепи, в которой находится NUHEAT.
Что такое лучистое отопление?
NUHEAT производит лучистое тепло максимально комфортно и энергично
эффективная форма отопления.
Чтобы лучше понять, как работает лучистое тепло, представьте себя
работать на улице в тени в прохладный день.Сделав перерыв, вы выходите из
тени и на солнце и впитывать некоторые лучи. Начнешь даже согреваться
хотя температура воздуха вокруг вас такая же, как когда вы были
оттенок. Тепло, которое вы чувствуете от солнца, — это лучистое тепло.
Это воображаемое описание показывает, как можно согреться и
комфортно даже при более низкой температуре воздуха. То же самое и с NUHEAT.
вы можете установить термостат на более низкое значение и по-прежнему чувствовать
комфортно с теплым кафельным полом под ногами.
Еще одно преимущество
лучистого отопления заключается в том, что он обеспечивает постоянную температуру без
отопительные и охлаждающие качели, присущие системам с приточным воздухом.
Щелкните здесь, чтобы увеличить изображение
Нажмите здесь, чтобы увеличить изображение
Безопасность
NUHEAT
Система электрического утепления пола предназначена для обеспечения Вашей безопасности!
Что касается конструктивных мер, каждый провод внутри NUHEAT
система заключена в два слоя изоляции, стандартная пластиковая изоляция
что все провода должны иметь дополнительную оплетку из нержавеющей стали.
Оплетка защищает тепло электрического пола от проникновения
острые предметы и действует как заземляющий провод в случае повреждения.
NUHEAT также предлагает прерыватель цепи замыкания на землю (GFCI).
требуется электрическими правилами. Это предохранительное устройство прекращает подачу электроэнергии.
к системе лучистого отопления немедленно в случае повреждения или сильного наводнения.
Сертифицировано CSA
Зарегистрировано в UL. Для получения информации о
тесты на безопасность, которые NUHEAT прошел в лаборатории страховщиков (UL) в
США и Канадская ассоциация стандартов (CSA),
кликните сюда.
СПЕЦИФИКАЦИЯ
ДАННЫЕ
Примечание: NUHEAT
не может быть установлен под европейскими душевыми кабинами.
Гарантия NUHEAT предлагает кликните сюда. | |
|
Часто задаваемые вопросы
Что такое NUHEAT?
NUHEAT — электрическая система обогрева пола,
как прочное электрическое одеяло, предназначенное для успокаивающего тепла
керамическая плитка и полы из натурального камня. Толщина этой тонкой матовой системы составляет всего 1/8 толщины.
и легко укладывается между черным полом и плиткой, что делает его идеальным для обоих
ремонтные и новые строительные проекты. Коврики бывают более шестидесяти стандартных
размеры и коврики нестандартного размера также доступны для помещений с изгибами и углами.
Сколько стоит эксплуатация NUHEAT?
NUHEAT потребляет всего 12 Вт на квадратный фут.
на полной мощности с максимальной температурой 80-90F или 27-32C. Пара
это благодаря энергоэффективному контролю NUHEAT и минимальным ежемесячным затратам,
часто такая же стоимость, как и освещение в той же комнате.
Какие варианты управления / термостата
для NUHEAT?
Самый популярный элемент управления, используемый с
Система лучистого отопления NUHEAT — это программируемый термостат с датчиком пола.
Этот элемент управления позволяет домовладельцу устанавливать температуру пола по своему усмотрению.
уровень комфорта и запрограммируйте дни и время, когда они хотят, чтобы NUHEAT включал или
выключенный. Энергосбережение и комфорт полностью оптимизированы с помощью этого современного
программируемый термостат.
Насколько легко установить NUHEAT?
NUHEAT очень прост в установке. Плитка
сеттер просто укладывает одеяло NUHEAT прямо между черным полом и плиткой.
Те же материалы, что и при укладке плитки, используются для приклеивания электропроводки.
теплые маты на ваш черный пол.Сертифицированный электрик может выполнить
соединение между NUHEAT и вашей электрической цепью. Не требует много времени
расчеты, трудозатраты или дополнительные материалы не требуются.
Инструкция по установке
Сколько стоит покупка NUHEAT?
Цена полностью зависит от размера и
сложность площади, которую вы планируете отапливать. Например, комната с изогнутой
или наклонные стены могут потребовать специальных матов, которые
стоят дороже стандартные (стоковые) коврики.
Где я могу установить NUHEAT?
Коврики излучающего тепла NUHEAT могут быть установлены
под любые напольные покрытия из керамической плитки, мрамора, гранита или натурального камня
устранить холодный зябкость.
Стандартный мат
Размеры
NUHEAT Разработан Установка класса A, без розетки, замыкание на землю Стандартная длина соединительного провода |
Индикатор неисправности электрического оборудования Nuheat MatSense Pro.
(Необязательно)
MatSense Pro гарантирует правильное Установка Nuheat… каждый раз! Nuheat MatSense Pro позволяет вам видеть и MatSense Pro отслеживает горячие, нейтральные Использование MatSense Pro не позволяет |
Коврики на заказ
Как заказать нестандартные коврики 1. Предоставьте нам точный план этажа нажмите здесь . 2. Мы отправим вам план этажа по факсу в отдел внутренних продаж NUHEAT. 3. После подтверждения дизайна вы получите 4.Система обогрева пола NUHEAT (маты и элементы управления) будет 5. Мы можем порекомендовать сертифицированного установщика 6. Во время покупки и установки не стесняйтесь |
NuHeat является зарегистрированным товарным знаком
NUHEAT Industries Ltd.
[В начало] [Вверх] [Инструкции по установке системы обогрева пола Nuheat] [Бумага с сеткой плана этажа NUHEAT]
MOR |
Излучающее электрическое тепло за счет углекислого тепла: тонкий, эффективный и инфракрасный
Углеродистое излучающее электрическое тепло
Сколько из нас встают посреди ночи, чтобы сходить в ванную? Я видел, как ты вздрагиваешь, когда наступаешь на холодный пол? Был там.Готово. В моем новом доме я установил лучистое тепло под полом в ванной, и мои ноги никогда не оглядывались назад.
Пару недель назад на домашней выставке в Нью-Джерси я встретил Санни из Affordable Elegance Flooring, дистрибьютора Carbonic Heat, продукта электрического лучистого тепла. Что привлекло меня в его будке, так это забавные серые простыни, разложенные на его столах. Интересно, как эта «серая бумага» может обогреть пол в вашей ванной? Где были петли или провода, которые я привык видеть у конкурирующих продуктов с лучистым обогревом?
Послушайте подкаст Санни, объясняющий мне, как работает система электрического излучения Carbonic Heat.Он очень подробно рассказывает о системе отопления, и я настоятельно рекомендую послушать. Подкаст длится всего 9 минут.
[подкаст] http://www.green-talk.com/podcasts/carbonicheat.mp3 [/ podcast]
Отличная концепция этого продукта заключается в том, насколько тонкие листы. Carbonic Heat рекламирует свой продукт как самую тонкую электрическую систему лучистого отопления на рынке. Его толщина составляет 0,45 миллиметра или 1/60 дюйма. Электрический коврик конкурента NuHeat имеет толщину 1/8 дюйма. Я не мог понять, почему толщина коврика имеет значение.Санни объяснила, что эту систему можно установить там, где высота пола является проблемой.
Почему лучистое тепло?
У меня под полом в ванной установлены излучающие трубы с горячей водой. Зимой это лучшее, что может быть после печенья с шоколадной крошкой. Если ноги теплые, значит и тело тепло.
«Лучистое тепло обеспечивает бескомпромиссный комфорт, высочайшую доступную энергоэффективность (обычно на 25–30% лучше, чем приточный воздух) и — без учета решеток, радиаторов или плинтуса — не мешает функционированию помещения. или расстановка мебели.Системы лучистого тепла также могут питаться от множества различных источников энергии, а иногда даже от комбинации двух или более, включая мазут, газ, электричество, солнечную энергию, тепло от наземных источников и твердое топливо ». [Источник.]
Для небольших помещений, таких как ванная комната, лучшим выбором будет электрическое лучистое тепло.
Где можно установить углекислоту?
Согласно веб-сайту Carbonic Heat,
«Системы электрического теплого пола CarbonicHeat MultiFloor ™ могут быть установлены под керамической плиткой, плиткой Saltillo, полом из натурального камня. WoodFloor ™ Системы электрического подогрева пола предназначены для укладки деревянных полов, специальных деревянных полов произвольной длины и паркетных полов ».
Чем отличается этот продукт?
На рынке представлено несколько изделий для полов с электрическим лучистым обогревом. Возможно, вы слышали о NuHeat, SunTouch и WarmYours. Зачем миру нужна еще одна система электрического обогрева полов? Санни объяснила, что система Carbonic Heat отличается. Нет полевых проводов и прочих проводников, а значит, при установке нечему ломаться.Как объяснила Санни, подрядчик может забить гвоздь в систему, но она все равно будет работать. Системы конкурентов имеют петли или провода. Гвоздь в их системе может вызвать холодное пятно.
Как это работает?
Нет проводов? Санни поставила меня в тупик. Как работает этот продукт лучистого тепла?
«Плоские элементы из медной проволоки проходят по обе стороны от пленки на углеродной основе, причем одна сторона горячая, а другая нейтральная. Наэлектризованный углеродный материал действует как резистор, нагревая всю пленку, что приводит к равномерному нагреву без горячих или холодных точек.”
В напольной системе используется инфракрасная технология для обогрева помещения.
А как насчет потребления электроэнергии?
Отопление электричеством может быть довольно дорогим. Однако компания заявляет, что система потребляет 15 Вт электроэнергии на квадратный фут, и 98% ее электроэнергии преобразуется в тепло. Система отключается при достижении желаемой температуры.
А как насчет ЭДС?
В ту минуту, когда я услышал, что Carbonic нагревает пространство электричеством, проблемы с ЭДС начали танцевать в моей голове.На протяжении многих лет возникают опасения по поводу здоровья в связи с воздействием электромагнитных полей (ЭМП). Совсем недавно излучение сотовых телефонов стало открытой темой для обсуждения Рабочей группой по окружающей среде, которая сообщила, что «значительно выше риск опухолей головного мозга и слюнных желез у людей, которые использовали мобильные телефоны в течение 10 лет или дольше».
Я обратился к Санни, и он заверил меня, что этот продукт излучает низкий уровень электромагнитных полей. Однако Чарльз Брайант, старший писатель How Stuff Works, утверждает в своей статье: «Могут ли системы лучистого теплого пола быть связаны с некоторыми видами рака?»
«Что касается электрических систем водяного теплого пола, большинство производителей изо всех сил стараются защитить проводку от опасности для здоровья.Американцы обычно подвергаются воздействию менее одной микротесла — единицы измерения магнитных полей — ЭДС каждый день. Неэкранированные системы RFH могут излучать в 20-40 раз больше. Есть только одна непредвзятая третья сторона, которая тестирует ЭДС системы водяного отопления. Этот тест называется испытанием на излучение лучистого электричества (REET). Многие компании проводят собственные испытания и заявляют о своей безопасности, но только те, кто использует процедуру REET, могут предъявить обоснованные претензии ».
Мысли?
Мне удалось найти только один обзор продукта, и на сайте нет никаких спецификаций.Это меня несколько обеспокоило. Однако я по-прежнему считаю этот продукт очень интересным. Если вы думаете о том, чтобы попробовать этот продукт, убедитесь, что вы получили хорошие рекомендации от людей, которые установили этот продукт с электрическим лучистым нагревом. Кроме того, попросите Компанию предоставить спецификации для вашего обзора. И последнее, но не менее важное: спросите Компанию, выполнили ли они процедуру REET для тестирования своего продукта на электромагнитные поля.
Присоединяйтесь к разговору:
- Вы пользовались этим товаром? Если да, то каков был ваш опыт? Трудно установить? Обратный звонок?
- Вы бы использовали этот товар?
- Как вы относитесь к ЭМП и электрическому лучистому отоплению?
Подобные сообщения:
Как лучистое тепло влияет на резиновые полы? Mat & Roll
Rubber имеет репутацию очень чувствительной к сжатию и расширению под действием температурного потока, что поднимает важный вопрос для тех, кто использует систему лучистого тепла и рассматривает резиновый пол в спортзале: каковы эффекты лучистого тепла на резиновом полу ? Тем, кто задается вопросом о подогреве пола с помощью резиновых ковриков, сначала важно немного понять и то, и другое.
Что такое излучающий пол с подогревом
Излучающий пол с подогревом, также известный как «теплый пол», передает тепловую энергию от пола непосредственно к объектам в комнате. Многие люди предпочитают лучистое тепло другим типам систем отопления, потому что они могут быть более энергоэффективными, поскольку тепловая энергия не теряется через системы воздуховодов. Кроме того, предметы сохраняют тепло дольше, чем воздух, поэтому лучистое тепло пола может работать при более низкой температуре для поддержания тепла. Люди, страдающие аллергией, также считают, что лучистые полы с подогревом являются идеальным решением, поскольку они не распространяют аллергены по воздуху.
Различные типы лучистого тепла
Есть три различных типа лучистого тепла для пола. Полы с воздушным подогревом являются наименее распространенными, потому что воздух не может удерживать большое количество тепла, что делает их не очень рентабельными в домах (при этом стоимость и эффективность всех систем отопления зависит от многих факторов, включая размер комнаты, удаленность помещения, трудозатраты и тип установки).
Электрическое лучистое тепло использует электричество и нагревательные змеевики, часто внутри теплопроводных пластиковых матов, для отвода тепла через пол.Этот тип системы более эффективен с большой массой, такой как бетон, которая может удерживать тепло в течение более длительных периодов времени. Наконец, водяные (жидкие) излучающие полы, как правило, являются наиболее популярными и экономичными. Такие системы перекачивают теплую воду из бойлера по трубам в полу.
Воздействие лучистого тепла на резиновые полы
Резиновые полы — это суперпопулярный выбор полов для любых помещений. Владельцы домашнего спортзала часто выбирают резиновый пол для спортзала из-за его прочности и прочности.Резиновые полы отлично подходят для использования в мастерских, помещениях для домашних животных, конюшнях и сараях, детских площадках и многом другом.
Итак, каково влияние лучистого тепла на резиновые полы? Можно ли использовать резиновое покрытие даже поверх излучаемого пола?
Короткий ответ — да, но обычно он не рекомендуется как лучший вариант. Более длинный ответ на этот вопрос заключается в том, что он полностью зависит как от системы отопления, так и от резинового пола в спортзале или другого резинового покрытия, и есть несколько вещей, которых следует опасаться.
Расширение и сжатие
Поскольку резина может расширяться и сжиматься в зависимости от температуры, прямое тепло от системы обогрева пола может воздействовать на резиновый пол. При этом существуют определенные резиновые изделия, способные выдерживать изменения температуры без значительного изменения размера. Например, вулканизированный каучук не так подвержен расширению и сжатию. Акклиматизация перед укладкой поможет обеспечить более длительную укладку резинового пола.
Запах
Кроме того, некоторые резиновые изделия могут выделять химический запах при нагревании, поэтому запах — еще один фактор, с которым следует опасаться при выборе резинового покрытия для защиты от излучаемого тепла пола.
Теплопроводность
Резина обычно является отличным теплоизолятором, но не лучшим проводником тепла. Это означает, что тепловая энергия не проходит через резину очень быстро, поэтому резиновому полу в спортзале может потребоваться некоторое время, чтобы нагреться и передать тепло другим объектам в комнате.
Другие варианты
Есть те, кто не рекомендует рисковать тепловым воздействием на резиновые полы. Вместо этого наиболее популярным и распространенным вариантом лучистого тепла является керамогранит, керамическая плитка и каменная плитка. Твердая плитка и проводит, и удерживает тепло лучше, чем почти любой другой материал, поэтому она является самым безопасным и лучшим вариантом для укладки на лучистое тепло.
В целом, обязательно обсудите свои варианты со специалистом по лучистому теплу или с человеком, устанавливающим вашу систему напольного покрытия. Некоторые этажи больше подходят для использования одной или нескольких из трех систем лучистого обогрева пола, поэтому убедитесь, что у вас есть четкое представление о своей системе.
Затем при поиске резиновых напольных покрытий обязательно обсудите свои варианты со специалистом по напольным покрытиям Greatmats. Они могут помочь вам определить, какие тепловые эффекты могут возникать на резиновом полу.В конечном итоге лидеры отрасли напольных покрытий Greatmats помогут вам определить, подходит ли резиновый пол в спортзале или другой тип резинового покрытия для вас и вашей системы лучистого обогрева.
