Инфракрасный теплый пол под плитку: Недостатки и приимущества
На данный момент вопрос касательно отопления в частных домах и квартире наиболее актуален в связи с начавшимся кризисом. Раньше природный газ считался одним из наиболее дешевых и от этого доступных видов топлива, но его постоянный рост в цене и требования, касательно покупки дорогостоящего оборудования сделал этот вид отопления одним из самых дорогих. Одной из наиболее популярных альтернатив стало использование такой системы дополнительного или основного отопления, как инфракрасный теплый пол под плитку. Подобное устройство является максимально эффективным источником обогрева помещений, в которых уровень влажности всегда повышен.
Возможно ли использование под плиточное покрытие
При монтаже столь необычного плёночного покрытия следует использовать сухой метод проведения работ. Он подразумевает использование инфракрасного пола под ковролин, плитку, ПВХ, линолеум и ламинат. Для увеличения клиентской базы многие производители уверяют, что использование их ИК устройства с учетом применяемой технологии позволяет устанавливать его под кафель или даже укладывать в слой стяжки.
Не стоит этого делать потому что:
- У используемого материала уровень адгезии довольно низкий. Если поверх нее уложить слой плитки или стяжки, то поверхность получится плавающей. В период простукивания будет слышен глухой или даже пустой звук. Поверхность треснет, если уронить на нее что-то тяжелое.
- Компоненты, входящие в состав основного ИК материала. Одним из основных компонентов раствора для работы с плиткой и стяжкой является щелочь. Она негативно воздействует на плёнку, которая со временем расползется или полностью растает. Здесь не будет играть роли количество уложенных слоев. Это приведет к оголению ИК соединений (электрических) и к дальнейшему замыканию проводки, которое будет сопровождаться столпом искр.
- Для стержневых и электрических полов ареалом использования является плиточный пол, под который и производится монтаж пленочного теплого пола. При этом здесь не нужно применять собственный опыт или какие-либо специфические навыки, так как при монтаже используется лишь мокрый способ монтажа.
Почему стоит обратить внимание именно на это устройство
Всего разновидностей таких устройств несколько:
- инфракрасные;
- кабельные или электрические;
- водяные.
Несмотря на дороговизну материала, наиболее эффективным считается инфракрасный пленочный теплый пол под плитку. Он также обладает высокими показателями удобства и простоты использования, минимальным расходов касательно потребляемой электрической энергии, коэффициентом полезного действия. Нагрев поверхности происходит в течение нескольких минут, при этом используется излучение, а не конвекция. Инфракрасный пол состоит из плотной, но тонкой пленки, которая монтируется на подготовленную заранее поверхность.
Схема видом теплых полов: водяной пол и электрический
Одной из главных особенностей использования ИК материалов является возможность сочетания с плиточным покрытием. Используется для прогрева поверхности кухни, туалета, прихожей и ванной. При этом уложить ее следует только в местах, где ходят люди. При налаженной работе за час ИК устройство будет функционировать лишь треть этого времени. После нагрева поверхности теплые полы автоматически отключаются. Так же стоит отметить, что поверхность остается теплой. После остывания пленка под керамогранит снова подогревается.
Принцип работы устройства
У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.
Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.
Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.
Безопасное использование
Выбор должен основываться на таких важных моментах как:
- полная автономность;
- повышенный уровень безопасности.
Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.
Требуется соблюдение таких мер безопасности:
- Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
- Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.
Недостатки устройства
Помимо достоинств у каждого материала есть свои недостатки. В первую очередь стоит отметить, что вырабатываемое инфракрасным полом под плитку тепло будет уходить не на обогрев предметов интерьера, а на напольное покрытие. При этом функция прогрева будет возложена на конвекцию. Прогретый напольный материал будет отдавать тепло окружающим предметам, а стены прогреются за счет движения теплых воздушных масс. От выбора напольной поверхности зависит скорость прогрева комнаты. Не рекомендуется установка покрытий на закрытых участках, где расположена мебель.
Материал следует укладывать исключительно под открытые участки, поэтому о планировке и будущем местонахождении мебели стоит задуматься заранее. Также стоит ожидать разъединения клемм, которые используются для соединения и подключения нагревательных матов. Это приведет к тому, что устройство перестанет функционировать. Также возможно последующее замыкание и самовозгорание теплого пола инфракрасного под плитку. Для уменьшения показателей адгезии, можно использовать стеклоткань в качестве промежуточного слоя между полом и устройством. Если отсутствуют определенные навыки работы с подобным материалом, то лучше переложить все на плечи специалиста. Для соединения отдельных контактов необходимы навыки работы с электрической проводкой.
Преимущества
Устройство обладает рядом достоинств, в том числе и возможность использования в малогабаритных помещениях. Можно ли отапливать с его помощью большие помещения? Ответ положительный, однако уровень потребляемой семьей электроэнергии существенно возрастет. В больших помещениях рекомендуется использовать устройство в качестве дополнительного источника отопления.
Перечень достоинств:
- Тёплые полы работают по принципу конвекции, тем самым прогревая предметы интерьера и декора. Это позволяет обогреть комнату равномерно и быстро.
- Длина излучаемой волны составляет 4-15 микрометров, что позволяет устройству не только нагревать используемое напольное покрытие, но и стоящие в комнате предметы.
- Подниматься пыль не будет, что так необходимо аллергикам и людям с маленькими детьми. Принцип их работы отличается от радиаторного отопления, поэтому пыль не будет подниматься в воздух и перемещаться по комнате.
- Для уменьшения затрат следует выставить наиболее оптимальный температурный режим. Стоит обратить внимание, что использование радиаторного отопления подразумевает наличие в помещении температуры в 25*С, при этом с ИК отоплением достаточным и комфортным будет показатель в 20*С. Меньший прогрев потребует уменьшенного количества электрической энергии и приведет к экономии семейного бюджета.
- Имеющееся излучение минимально. Этот показатель даже меньше, чем у кабельных устройств.
АдминАвтор статьи
Понравилась статья?
Поделитесь с друзьями:
Инфракрасный пленочный теплый пол под плитку
Прогресс не стоит на месте — совсем недавно о теплом поле еще никто ничего не знал, а теперь он стал скорее нормой, чем исключением. Его обустраивают в квартирах и домах, причем он может играть роль как дополнительного отопления, так и основного.
У подобных систем есть масса преимуществ. Мы расскажем вам о том, как правильно смонтировать инфракрасный теплый пол под плитку и о нюансах укладки пленки.
Почему именно инфракрасный пол?
Существует несколько видов системы теплый пол:
- Водяной.
- Электрический кабельный.
- Инфракрасный.
Инфракрасный теплый пол — идеальный вариант под керамическую плитку
Самый высокий коэффициент полезного действия, удобство пользования и минимальный расход энергии именно у инфракрасного пола. Он быстро и эффективно нагревает поверхность, передавая ей тепло не конвекцией, а излучением.

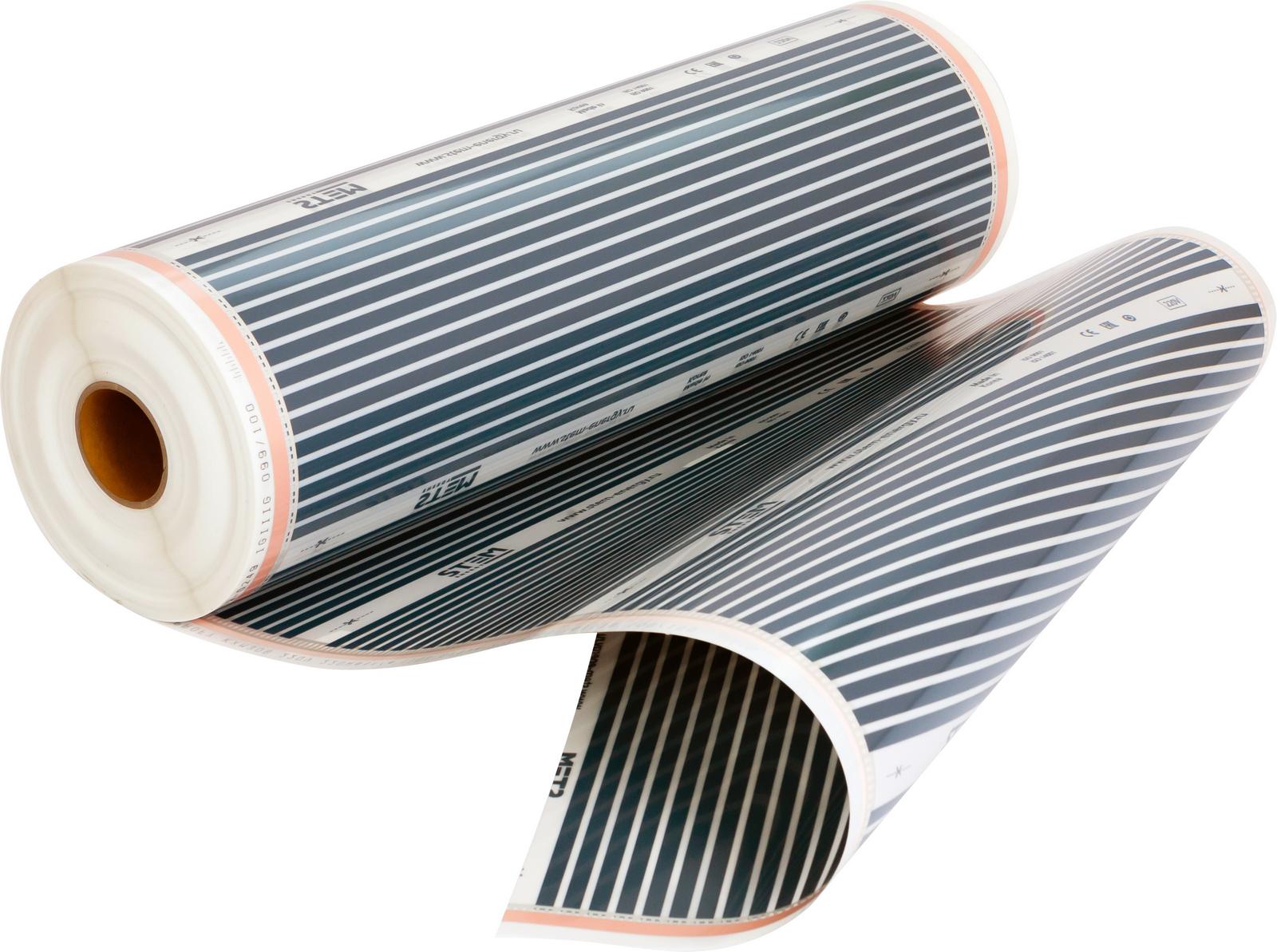

Инфракрасный пол представляет собой тонкую, но прочную пленку, которую просто укладывают на поверхность. Замечательным свойством пленочного пола является возможность сочетания его с керамической плиткой.
Данный нагреватель можно использовать в ванной комнате, прихожей, туалете, на кухне. Вам не нужно покрывать пленкой всю поверхность комнаты — достаточно проложить ее лишь в тех местах, где вы ходите (например, перед выходом из ванны и унитазом).
В режиме постоянной работы инфракрасный пол потребляет электроэнергию примерно 20 минут в час. Он быстро прогревает поверхность и отключается, а плитка еще долго хранит тепло и отдает его в воздух. По мере остывания поверхности пленка подогревает ее, но на это расходуется совсем мало электричества.
Достоинства инфракрасного пола
Какими достоинствами обладает инфракрасный пол? Он идеально подходит для небольших помещений.
Обратите внимание: крупные комнаты лучше всего отапливать водяным полом, подогреваемым газом или твердым топливом. Отопление только электричеством выходит достаточно дорогим.
Перечислим основные плюсы:
- Длина инфракрасной волны составляет 5-20 микрометров — это означает, что она свободно проходит через плитку и нагревает не только поверхность пола и стяжку, но и стоящие на нем мебель и предметы.
- При обогреве пола инфракрасным излучением температуру в комнате можно смело снизить на 3-7 градусов по сравнению с традиционным радиаторным. К примеру, если вы привыкли, что у вас в комнате должно быть всегда 25 градусов, то при теплом полу смело можно держать 20. Вы будете абсолютно комфортно себя чувствовать, в комнате не пересохнет воздух, а затраты энергии упадут.
- Инфракрасный пол создает вторичную конвекцию, нагревая стоящие рядом предметы. За счет этого помещение прогревается быстрее и равномернее.
- В помещении не будет круговорота пыли, как при традиционном батарейном отоплении. Если в комнате стоят радиаторы, то они засасывают холодный воздух снизу, затем он прогревается и поднимается вверх, проходит под потолком и опускается вниз у противоположной стены. Как же само движется и пыль. Теплые полы действуют по другому принципу, поэтому пыль не будет постоянно подниматься в воздух.
- Электромагнитное излучение от пленки минимально — оно значительно слабее, чем у классических кабельных полов.
При укладке пленочного теплого пола не доходите до стен и не стелите его под мебель
Также к достоинствам можно отнести ионизацию воздуха — в нем образуется в 2-3 раза больше отрицательных ионов. Специалисты утверждают, что ионы положительно влияют на здоровье человека.
Виды монтажа
Существует два способа монтажа пленочного пола:
- Сухой.
- Мокрый.
Сухой монтаж используется в сочетании пленки с ламинатом, линолеумом, ковровым покрытием. Мокрый — в сочетании с керамической плиткой, искусственным камнем, стяжкой и др. Нас интересует именно мокрый монтаж, поскольку мы рассматриваем вариант обустройства пленочного пола под плитку. Принцип укладки прост — на подготовленное ровное основание расстилается пленка, а затем на нее приклеивается плитка.
Сухой монтаж
Итак, вы решили установить пленочный теплый пол под плитку. Выше мы описали один из способов сухого монтажа, но он не предусматривает вариант укладки керамической плитки. Но все же можно уложить ее сухим способом.
Делается это в несколько этапов:
- Подготовка основания. Необходимо качественно выровнять поверхность — на ней не должно быть перепадов, наплывов, выбоин, чтобы пленка не порвалась. Если поверхность в плохом состоянии, то рекомендуется покрыть ее новой стяжкой. Затем делается гидроизоляция из обычной полиэтиленовой пленки, уложенной внахлест. Рекомендуем вам проклеивать швы скотчем.
- Укладка утеплителя. Сверху на гидроизоляцию укладывается слой утеплителя. Его задача — не давать теплу уходить вниз и греть потолок соседям или подвал. Можно использовать классический изолон.
- Укладка пленки. Пленка раскладывается по поверхности с таким учетом, чтобы она не доходила до стен на 15-20 сантиметров. Нельзя допускать, чтобы разные пластины накладывались друг на друга. Также не рекомендуется укладывать ее под мебель — она быстро рассохнется и выйдет из строя. Поэтому заранее продумайте где у вас будет стоять шкаф и диван.
- Укладка защитной пленки. В ее качестве используется классическая полиэтиленовая двойная пленка.
- Укладка листов гипсоволокна, OSB или стекломагнезии. Данные плиты хорошо выдерживают нагрузку и не просаживаются, при этом создают отличную основу для наклейки керамической плитки. Крепить их к полу следует дюбелями, но при этом они не должны пробивать поверхность греющей пленки. Вам нужно будет расчертить и правильно уложить ее. Допускается промежутки между листами инфракрасной пленки в 10-15 см — этого вполне достаточно для безопасного крепления. Плиты не должны доходить до стен на 10-15 мм — это необходимо для температурного расширения.
- Сверху на плиты укладывается керамическая плитка на обычный клей. Она также не должна соприкасаться со стенами — оставьте зазор в 10 мм. После окончания работ вы просто закроете его плинтусом.
Вот так выглядит слой при сухой укладке инфракрасного пола
Достоинство сухого способа в том, что пленка не подвергается прямому контакту с жестким клеем. Это продлевает срок ее службы на 20-30 процентов. Но есть один нюанс — толщина такого слоя с плитами может доходить до 5 сантиметров, что не всегда приемлемо.
Обратите внимание: сухой способ монтажа дороже влажного, поскольку вам придется потратиться на плиты и утеплитель. Вы гарантировано не повредите греющую пленку, но вот ремонт подобного многослойного пирога будет затруднен.
Мокрый монтаж
Это классический способ укладки, который используется большинством строителей. Он на 50-60 процентов дешевле сухого, но выполнять его нужно крайне аккуратно, чтобы не повредить пленку.
Монтаж можно разделить на несколько этапов:
- Подготовка поверхности. Как и в первом случае, вам нужно будет качественно подготовить основание. Лучше всего залить новую стяжку, но если у вас качественное основание, то можно обойтись и просто шпатлевкой проблемных зон.
- Укладка отражающей поверхности. Обычно для этого используется изолон, фольгоизол или техническая теплоизоляция толщиной 2-3 мм. Материал должен иметь малый коэффициент усадки и не продавливаться до основания, поэтому не экономьте на данном этапе. Не нужно укладывать пленочный пол и теплоизоляцию по периметру комнаты на 20 см. от стен — это позволит крайним плиткам более крепко прилипнуть к поверхности.
- Укладка нагревательной пленки. Не располагайте ее под мебелью, не накладывайте один лист на второй, оставляйте между ними промежуток в 50-100 мм.
- Укладка защитной целофанновой пленки. Можно использовать самую обычную.
- Армирование поверхности. Для этого подойдет малярная пластиковая сетка с размерами ячеек в 50 и 100 мм. Сетка закрепляется к поверхности дюбелями — они устанавливаются в промежутки между нагревательными листами. Действовать нужно очень осторожно, чтобы не повредить карбоновые и медные полосы. Обычно сетку закрепляют через каждые полметра — она не должна болтаться или провисать.
- Нанесение стяжки. Профессионалы рекомендуют покрыть сверху получившийся слоеный пирог тонким слоем стяжки в 5-7 мм. Это хорошо сгладит все неровности, закрепит сетку и дюбеля, не даст им вылазить наружу.
- После того, как стяжка подсохнет, на нее укладывают плитку. Здесь все стандартно — используется обычный клей и классическая плитка. Оставляйте зазор между стенами и плиткой в 10-15 мм для теплового расширения.
Мокрый способ укладки пленочного пола под плитку выглядит следующим образом
Включать теплый пол можно через 5-7 дней — за это время стяжка и клей полностью высохнут. Иначе это может привести к растрескиванию слоя и гулянию плиток.
Мы постарались детально описать то, как быстро и правильно обустроить инфракрасный пол под плитку. Главное в этом процессе — не торопиться и быть аккуратными, чтобы не повредить нагревательную пленку. Пробуйте — у вас все получится!
Инфракрасный теплый пол под плитку: монтаж, особенности и недостатки
На чтение 11 мин. Просмотров 6.2k. Обновлено
Инфракрасный пленочный пол – это система обогрева, осуществляемая с помощью нагревательной тонкой пленки с проводящим ток углеродным слоем (сплошным или расположенным в виде полос). Нагрев помещения происходит не сквозь стяжку, а благодаря инфракрасному излучению, которое нагревает окружающие предметы (элементы интерьера, стены и т.д.), является отличной альтернативой водяному и кабельному напольному отоплению. Его преимущество — простота и быстрота установки.
Лучшим покрытием для любых полов с обогревом, в том числе плёночного типа, считается плитка, особенно при укладке в ванной и кухне (узнайте какой вид полов лучше всего выбрать для кухни и как самостоятельно произвести укладку). Ведь кафель долговечный материал, прочный, влагостойкий и экологически безопасный.
Какой пол лучше выбрать под плитку
Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные. Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия.
Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.
Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.
Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.
Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.
Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.
Можно ли укладывать пленочный пол под плитку?
Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.
В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.
К сведению! Под керамогранит инфракрасные тёплые полы разрешено монтировать и на улице, так как они не боятся влаги.
При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.
Особенности устройства ИК пола под плитку
Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.
Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:
- Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.
Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.
- Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.
Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.
Принцип работы
ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.
Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.
Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.
Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.
Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).
Характеристики
Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.
Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия.
Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.
Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.
Достоинства ИК пола под плитку
Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.
К достоинствам ИК пола уложенного под плитку относятся:
- длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
- простота регулировки температуры — что позволяет без труда создавать комфортные условия;
- экономичность — расходует мало электроэнергии;
- отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
- способность к ионизации воздуха;
- не высокая стоимость;
- эффективность — она больше на 20%, чем у других греющих полов;
- работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
- небольшая толщина — что не влияет на высоту потолков;
- влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).
Недостатки
Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:
- обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
- так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
- использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
- поломка может привести к короткому замыканию;
- допустимо стелить плёнку лишь на идеально гладкое основание;
- возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
- адгезия ИК пола делает монтаж сложнее.
К сведению! Чтобы повысить адгезию, рекомендовано между системой обогрева и плиткой укладывать гипсокартон или сетку из стекловаты.
Однако это снизит нагревательную способность конструкции.
Материалы, которые нам понадобятся
Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.
Требуется купить:
- термоплёнку с набором зажимов;
- электропровод;
- температурный регулятор;
- изоляционный битумный материал;
- теплоизоляцию;
- армирующее изделие;
- полиэтиленовую плёнку;
- сухую самовыравнивающуюся смесь;
- плиточный клей;
- строительный скотч.
К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.
Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.
К сведению! Важно правильно выбирать сечение кабеля, с помощью которого пол будет подключаться к терморегулятору.
Технология монтажа
Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.
Смотрите видео инструкцию к монтажу
Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу
Watch this video on YouTube
Подготовка
Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.
Подготовка перед монтажем
Процесс включает в себя:
- Демонтаж старого покрытия.
- Очистку пола от грязи и сора.
- Обезжиривание поверхности и обработка праймером.
- Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.
При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.
Разработка укладочной схемы
Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.
После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.
К сведению! Терморегулятор рекомендовано установить до начало монтажа пола, так как это грязная работа.
Гидроизоляция
На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.
Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.
Теплоизоляция
Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.
Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.
Укладка термоплёнки
Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.
Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.
Подключение пола
Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.
Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.
После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.
Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.
Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.
Важно! При подключении плёночного пола, требуется сделать заземление устройства.
Укладка плитки
Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:
- С применением арматурной сетки:
- сетка укладывается поверх полиэтилена;
- затем производится заливка бетонного или самовыравнивающегося раствора;
- только после полного высыхания состава стелется плитка.
- С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.
Для закрепления плитки на полу, потребуется клей или специальная смесь.
Пошаговый процесс укладки плитки:
- Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.
- Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.
- Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.
К сведению! При использовании строительного уровня в процессе укладки плитки, получится ровная поверхность.
Основы безопасного использования
Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:
- производить монтаж пола на ровную и сухую поверхность;
- делать промежутки между листами изделия не меньше 0,5 см;
- обеспечить заземление;
- подобрать плёночный пол и терморегулятор одинаковой мощности;
- подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.
К сведению! Для более эффективной работы пола, рекомендовано установить дополнительный термодатчик, он будет осуществлять контроль за температурным режимом.
Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.
Видео инструкции
Укладка плитки на тёплый пол за 20 минут. Ремонт ванной комнаты. Часть 6
Watch this video on YouTube
ИНФРАКРАСНЫЙ ТЕПЛЫЙ пол ПОД ПЛИТКУ. ГИДРОИЗОЛЯЦИЯ ванны.МОНТАЖ электрического теплого пола
Watch this video on YouTube
пленочный ИК пол, монтаж, укладка, фото и видео
Содержание:
В настоящее время существует немало способов, как сделать свое помещение комфортнее и функциональнее. Немаловажную роль при создании уюта играет обогрев помещения. О том, как правильно установить инфракрасный теплый пол под плитку, и что для этого нужно, и пойдет речь в нашей статье.
Хозяева могут выбрать один из таких типов обогрева:
- водяной обогрев;
- пленочная система обогрева;
- обогрев при помощи нагревательных матов.
Достоинства теплого пола
Ниже мы рассмотрим, возможно, самый простой теплый пол – ик пол под плитку.
Его достоинства заключаются в следующем:
- Воздух в комнате не утрачивает своей свежести, потому что такой тип обогрева никоим образом на него не влияет.
- Инфракрасный теплый пол под плитку, излучая волны большой длины, обогревает не только саму поверхность пола, но и все тело человека, который в данный момент по нему ходит.
- Такой способ передачи тепла позволяет ему повторно выделяться из нагретых ранее предметов, что повышает общую температуру в помещении еще сильнее.
- В воздухе увеличивается содержание отрицательных ионов, как минимум, в 4 раза.
- В процессе функционирования инфракрасная пленка не испускает пыли, шума и вибраций.
- Величина вырабатываемого электромагнитного излучения настолько мала, что ею можно пренебречь.
- Такой тип нагрева человеком воспринимается намного приятнее при начальных низких температурах в комнате, нежели в случае водяного отопления.
Так что же представляет собой уложенный под плитку пленочный инфракрасный теплый пол? По большому счету, инфракрасное отопление состоит из тонкой пленки толщиной 0,3-1 мм, оборудованной внутри электропроводящим элементом. Ниже будет описаны способы монтажа инфракрасного теплого пола под плитку.
Определение с материалами и инструментами
Для того чтобы произвести монтаж пленочного теплого пола под плитку, потребуется обзавестись такими материалами:
- теплоотражающая подложка;
- система отопления инфракрасного типа;
- специальная диэлектрическая монтажная сетка;
- соединительные провода;
- напольное покрытие, в данном случае керамическая плитка;
- клеящая смесь.
Укладка пленочного теплого пола под плитку начинается с подготовки чернового основания, в которую входит устранение неровностей, очищение, промывка и сушка основания. После этого производится монтаж теплоотталкивающего материала.
Сверху бережно укладывается слой инфракрасной пленки. Она идет уже в собранном виде, остается ее лишь расстелить параллельно листам теплоотражателя. Внимательно следите за тем, чтобы пленка не была уложена внахлест. В противном случае это может привести к короткому замыканию или ухудшению свойств теплоотражающего материала.
Терморегулятор
Терморегулятор представляет собой устройство по управлению системой инфракрасного пола. Его установка производится в заранее предусмотренное место, и осуществляется его подключение к токопроводящей пленке.
Для того чтобы температурные датчики показывали корректные данные, их, предварительно поместив гофротрубку, следует вмонтировать между двух слоев стяжки. После этого следует согласовать термодатчик и терморегулятор.
Теплоотталкивающий материал
Такие материалы бывают нескольких разновидностей:
- фольгированные;
- пробковые;
- с отражающей поверхностью.
Каждый подбирает тип изоляции исходя из своих потребностей.
Электропроводящий провод
Укладка инфракрасного теплого пола под плитку сопровождается прокладкой провода, идущего от термодатчика к регулятору температуры. Это довольно легкий процесс – провод соединяется с термодатчиком в месте окончания гофротрубы и тянется до стены, на которой расположен пульт контроля над системой инфракрасного пола.
Провод также потребуется заизолировать, проследив, чтобы на него не попала стяжка.
Подготовительные работы над поверхностью
Потребуется осуществить такие работы:
- Снять старое напольное покрытие.
- Устранить шероховатость основания и очистить его от пыли.
- Осуществить тщательную сушку основания.
После выполнения этих действий можно приступить к основной работе.
Укладка теплоизолирующего слоя
Приобретенный материал нужно разделить на полосы, приблизительно по 60 см шириной. Затем эти полосы нужно разложить по всей площади основания и скрепить между собой скотчем. После этого следует проверить качество полученных стыков. Читайте также: «Как сделать подогрев пола под плитку — способы».
Стоит отметить, что теплоизоляция должна быть уложена металлизированным слоем вверх. Толщина материала, как правило, должна составлять не более 2-3 мм.
Укладка теплопленки
Обращайтесь с таким видом материала очень бережно, так как пленка очень тонкая, и ее достаточно легко повредить. Подробнее о правильности укладки и о технике безопасности можно узнать из приложенной инструкции. Кроме того, стоит не забывать о проведении качественной изоляции стыков после среза пленки!
Ряд дополнительных рекомендаций:
- Не укладывайте пленку по всей площади помещения. Лучше уложить ее ближе к центру, где практически не будет установлено никакой мебели.
- Если предполагается укладка инфракрасной теплопленки под большой мебелью, нужно продумайте качественную вентиляцию.
- Предусмотрите зазор между пленкой и стеной в 10 см.
- Удостоверьтесь, что термоизоляция действительно является диэлектриком.
- Если уложить пленку по всему помещению, то можно будет сэкономить на проводке.
Подключение
Перед тем как начать укладывать плитку, стоит подключить теплый пол и убедиться в том, что система функционирует должным образом. Так, в случае обнаружения изъянов, будет легче их устранить.
Пленочный теплый пол под плитку, как правило, прогревается за 1-2 минуты после запуска системы. Если все отвечает требованиям, можно переходить к последнему этапу работ (прочитайте также: «Как уложить теплый пол под плитку своими руками»).
Укладка финишного покрытия
Теперь можно осуществить монтаж плитки. Процесс укладки плитки можно проводить традиционным способом. Пользоваться же системой теплого пола можно будет лишь по прошествии одного месяца после завершения укладки керамической плитки.
В заключение
В завершение можно привести несколько правил, как правильно использовать ик теплый пол под плитку:
- Нельзя проводить монтаж теплого пола в любом помещении при температуре ниже нуля.
- Обязательно предусмотрите заземление ик пленки.
- Гидроизоляцию теплого пола при необходимости следует продумать заблаговременно.
- Старайтесь не повредить пленку, если это случилось – заизолируйте поврежденный участок скотчем с обеих сторон.
- Отрезок пленки не должен превышать 15 метров.
- Нельзя производить монтаж теплого пола под любыми нагревательными элементами.
- Старайтесь не сгибать пленку более чем на 90 градусов.
Из выше изложенного можно сделать вывод, что произвести монтаж системы инфракрасных теплых полов собственными силами вполне реально. Наглядно просмотреть весь процесс проведенных работ можно в приложенном видеоматериале.
Инфракрасный теплый пол под плитку
Современная промышленность на сегодняшний день предлагает домовладельцу разнообразные варианты устройства отопления своего дома,из который не так то просто выбрать наиболее подходящий и выгодный по энергопотребляющим характеристикам. Тем не менее, выбор в пользу наиболее современный технологий отопления практически всегда бывает оправдан, поскольку все технологии, разработанные в наше время отличаются низким потреблением энергии и высокой способностью к обогреву помещения, то есть высоким КПД. Одной из таких технологий будет инфракрасный теплый (пленочный) пол, о монтаже которого под плитку мы сегодня и поговорим.
Преимущества инфракрасного пленочного пола
Инфракрасный теплый пол отличается следующими характеристиками:
- более 90% излучения приходится на длину волны от 5 до 20 мкм, которая свободно проходит сквозь плитку и стяжку, нагревая не только помещение, но и тело человека;
- температура при обогреве инфракрасным излучением на 4-5 градусов ниже, чем при традиционном отоплении, при этом человек чувствует себя так же комфортно;
- прогрев помещения улучшается благодаря вторичной конвекции уже нагретых предметов;
- воздух в помещении будет чистый и свежий;
- повышается концентрация отрицательно заряженных ионов в помещении в 4 раза;
- отсутствует шум, пыль, вибрация и запах;
- минимальное электромагнитное излучение.
Что-же, с преимуществами предлагаемого способа отопления мы определились, и теперь перейдем в деталям монтажа теплого пола под плитку.
Порядок монтажа инфракрасного теплого пола
Для установки под кафельную плитку нам понадобятся следующие материалы:
- комплект инфракрасного пленочного пола;
- теплоотражающий материал;
- монтажная сетка, не проводящая электрический ток;
- провода;
- непосредственно керамическая плитка;
- клей для плитки.
Для начала, как водится подготавливаем пол к укладке всех слоев теплого пола: проверяем его на отсутствие неровностей, очищаем и сушим. Затем необходимо определится с местом установки терморегулятора — пульта управления температурой нашего теплого пола.
Первым слоем укладывается теплоотражающий материал, затем на него сверху укладываем сам теплый пол — инфракрасную пленку. Этот этап работ нужно производить с максимальной осторожностью, чтобы не повредить тонкую пленку. После этого подключаем между собой листы инфракрасной пленки, а затем и весь комплект к терморегулятору. Особое внимание нужно обратить на тщательную изоляцию линий отреза пленки.
Датчик температуры необходимо монтировать в гофрированной трубке между первым слоем стяжки и вторым, чтобы показания температуры были без искажений. Теперь можно вмонтировать терморегулятор в стену. Не торопитесь укладывать следующий слой пола — для начала нужно включить теплый пол в тестовом режиме и проверить на ощупь его работоспособность. Лучше исправить повреждение на этом этапе, чем ломать кафель по окончании работ. Итак, все в порядке, пленка нагревается — укладываем следующий слой, которым будет монтажная сетка.
По монтажной сетке уже производим закрепление уложенных слоев саморезами через отверстия, стараясь не повредить пленку и контакты. После этого этапа монтажа нужно еще раз включить пол и проверить его работоспособность.
Настала пора заливать первичную стяжку — как правило ее делают из цементно-песчаного раствора, не очень густого. Стяжка должна едва закрывать пленку, иначе обогрев ухудшится. После полного высыхания стяжки произведем последнее тестовое включение инфракрасного пола, и приступим непосредственно к укладке плитки. Плитка укладывается традиционным способом, о котором я уже рассказывал в этой статье — если нужно, перечитайте.
Важно! Если при монтаже вы все-же повредили инфракрасную пленку, то ее нужно заизолировать с двух сторон алюминиевым скотчем. Не используйте при укладке кафеля металлическую сетку. Не подключайте теплый пол, не проведя изоляцию контактов и линий отреза. Монтаж пола производите только на сухой поверхности.
Видео-инструкция по монтажу теплого пола:
Из выше изложенного можно сделать вывод, что произвести монтаж системы инфракрасных теплых полов собственными силами вполне реально. Наглядно просмотреть весь процесс проведенных работ можно в приложенном видеоматериале.
Инфракрасный теплый пол под плитку
Современная промышленность на сегодняшний день предлагает домовладельцу разнообразные варианты устройства отопления своего дома,из который не так то просто выбрать наиболее подходящий и выгодный по энергопотребляющим характеристикам. Тем не менее, выбор в пользу наиболее современный технологий отопления практически всегда бывает оправдан, поскольку все технологии, разработанные в наше время отличаются низким потреблением энергии и высокой способностью к обогреву помещения, то есть высоким КПД. Одной из таких технологий будет инфракрасный теплый (пленочный) пол, о монтаже которого под плитку мы сегодня и поговорим.
Преимущества инфракрасного пленочного пола
Инфракрасный теплый пол отличается следующими характеристиками:
- более 90% излучения приходится на длину волны от 5 до 20 мкм, которая свободно проходит сквозь плитку и стяжку, нагревая не только помещение, но и тело человека;
- температура при обогреве инфракрасным излучением на 4-5 градусов ниже, чем при традиционном отоплении, при этом человек чувствует себя так же комфортно;
- прогрев помещения улучшается благодаря вторичной конвекции уже нагретых предметов;
- воздух в помещении будет чистый и свежий;
- повышается концентрация отрицательно заряженных ионов в помещении в 4 раза;
- отсутствует шум, пыль, вибрация и запах;
- минимальное электромагнитное излучение.
Что-же, с преимуществами предлагаемого способа отопления мы определились, и теперь перейдем в деталям монтажа теплого пола под плитку.
Порядок монтажа инфракрасного теплого пола
Для установки под кафельную плитку нам понадобятся следующие материалы:
- комплект инфракрасного пленочного пола;
- теплоотражающий материал;
- монтажная сетка, не проводящая электрический ток;
- провода;
- непосредственно керамическая плитка;
- клей для плитки.
Для начала, как водится подготавливаем пол к укладке всех слоев теплого пола: проверяем его на отсутствие неровностей, очищаем и сушим. Затем необходимо определится с местом установки терморегулятора — пульта управления температурой нашего теплого пола.
Первым слоем укладывается теплоотражающий материал, затем на него сверху укладываем сам теплый пол — инфракрасную пленку. Этот этап работ нужно производить с максимальной осторожностью, чтобы не повредить тонкую пленку. После этого подключаем между собой листы инфракрасной пленки, а затем и весь комплект к терморегулятору. Особое внимание нужно обратить на тщательную изоляцию линий отреза пленки.
Датчик температуры необходимо монтировать в гофрированной трубке между первым слоем стяжки и вторым, чтобы показания температуры были без искажений. Теперь можно вмонтировать терморегулятор в стену. Не торопитесь укладывать следующий слой пола — для начала нужно включить теплый пол в тестовом режиме и проверить на ощупь его работоспособность. Лучше исправить повреждение на этом этапе, чем ломать кафель по окончании работ. Итак, все в порядке, пленка нагревается — укладываем следующий слой, которым будет монтажная сетка.
По монтажной сетке уже производим закрепление уложенных слоев саморезами через отверстия, стараясь не повредить пленку и контакты. После этого этапа монтажа нужно еще раз включить пол и проверить его работоспособность.
Настала пора заливать первичную стяжку — как правило ее делают из цементно-песчаного раствора, не очень густого. Стяжка должна едва закрывать пленку, иначе обогрев ухудшится. После полного высыхания стяжки произведем последнее тестовое включение инфракрасного пола, и приступим непосредственно к укладке плитки. Плитка укладывается традиционным способом, о котором я уже рассказывал в этой статье — если нужно, перечитайте.
Важно! Если при монтаже вы все-же повредили инфракрасную пленку, то ее нужно заизолировать с двух сторон алюминиевым скотчем. Не используйте при укладке кафеля металлическую сетку. Не подключайте теплый пол, не проведя изоляцию контактов и линий отреза. Монтаж пола производите только на сухой поверхности.
Видео-инструкция по монтажу теплого пола:
Теплый пол под плитку инфракрасный (пленочный): 2 инструкции по монтажу
Керамическая плитка – прекрасный вариант для отделки полов в ванной комнате, кухне или коридоре. Однако ее большим недостатком является то, что она холодная, и ходить по ней босиком крайне некомфортно. Но стоит ли из-за этого отказываться от кафеля? Конечно, нет! Инфракрасный теплый пол под плитку – вот выход. Данная статья своего рода инструкция, которая поможет вам разобраться в том, какой тёплый пол лучше и можно ли выполнить монтаж своими руками.
Достоинства теплых полов
Пленочный теплый пол под плитку имеет ряд преимуществ. Посмотрим, чем же он лучше остальных видов системы «тёплый пол».
- Инфракрасный обогрев совершенно не влияет на воздух внутри помещения, он всегда остается свежим.
- Выделяемое тепло имеет длинную волну. Таким образом, происходит подогрев не только пола, тепло передается всем предметам, которые соприкасаются с полом, в том числе тело человека.
- Практически отсутствует электромагнитное излучение.
- Система инфракрасных полов бесшумна, не вибрирует и не выделяет пыль.
- Количество отрицательно заряженных ионов в воздухе увеличивается более чем в четыре раза.
Тепло от инфракрасной пленки распространяется снизу вверх. В результате комфортная температура держится равномерно в нижней части помещения
Несмотря на все плюсы, многие сомневаются, можно ли устанавливать плёночный теплый пол под плитку, поскольку его рекомендуют для так называемого «сухого» монтажа. Действительно, пленку лучше не класть в стяжку или плиточный клей. На это есть три причины:
- Состав пленки. Поскольку для клеящих составов плитки и смесей для стяжек характерна щелочная среда, пленка по истечении определенного времени может разъесться. В результате оголенные электрические соединения могут искриться, а также может произойти короткое замыкание.
- Пленка обладает низкой степенью сцепления. Если на нее сразу же положить керамику или залить стяжку, она будет «плавать».
- Специально для «мокрого» монтажа изготавливаются кабельные теплые полы.
Это вовсе не значит, что нельзя установить тонкий теплый пол под плитку. Существует два способа, о которых речь пойдет далее.
Подготовительный этап
Какой набор инструментов и материалов потребуется для установки системы теплых полов?
- Комплект инфракрасного тёплого пола, включающий терморегулятор и термодатчик;
- Теплоотражающая изоляция толщиной не более 3 мм;
- Монтажная сетка, не проводящая электрический ток;
- Соединительные провода. Их сечение определяется в зависимости от мощности системы;
- Двусторонний скотч;
- Керамическая плитка и клей для нее.
Комплектующие и инструменты для монтажа ИК пленки
Прежде чем установить тонкий теплый пол, необходимо подготовить основание. Первым делом демонтируется старое напольное покрытие. Затем оно очищается от грязи и пыли, выравнивается и просушивается. После этого нужно определить место, где будет установлен терморегулятор, и подвести к нему проводку. Нужно помнить, что нельзя укладывать тёплый пол под крупногабаритные предметы. Поэтому нужно выделить зоны, где будет установлена система. Затем на пол укладывается теплоотражающий материал. Он стелется по периметру пола полосами шириной 60 см, которые скрепляются с основанием и между собой с помощью скотча.
Установка теплых полов
Вариант плана укладки пленки ИК пола
После подготовительных работ, можно начать монтаж инфракрасной пленки. Предварительно лучше нарисовать схему расположения пленки, мебели и бытовых приборов.
- Термопленка раскатывается на полу. Для подгонки нужного размера на ней есть линии отреза, разрезать можно также между черными кремниевыми полосами. При этом медные контакты должны находиться с нижней стороны. Пленку следует разрезать максимально длинными кусками, а контакты должны выходить в направлении терморегулятора. Это позволит снизить расход проводов и уменьшить количество контактов.
- На медной полосе закрепляется зажим, причем одна его сторона должна быть внутри пленки, а другая – снаружи.
- Линии разреза закрываются битумной изоляцией.
- Отрезки термопленки подключаются сначала между собой, а затем к терморегулятору.
- Инфракрасный пол фиксируется с помощью скотча.
Когда тёплый пол собран, можно переходить к его подключению.
- На выбранное в стене место устанавливается терморегулятор. Удобнее всего, если он будет располагаться вблизи выключателя или розетки.
- Схема подключения подразумевает укладку проводов от нагревательных элементов укладываются к терморегулятору. Специалисты настоятельно рекомендуют монтаж проводов под плинтусом по одной стене. Кроме того, желательно уложить их либо в короб, либо в штробу. А чтобы из-за проводов не появлялись бугры, в теплоотражающей изоляции для них вырезается углубление.
- Для соединения провода с зажимами на пленке на его конце срезается изоляция. Затем его нужно вставить в зажим и прижать пассатижами. Провод должен быть крепко зафиксирован.
- Место, где провода подключены к зажимам, заклеивается битумной изоляцией с обеих сторон с запасом.
- Другие концы проводов подводятся к терморегулятору. Схема подключения описана в инструкции к каждой модели инфракрасного пола.
- Следующий шаг – монтаж выносного термодатчика и его подключение к регулятору температуры. Датчик лучше укладывать в гофру, чтобы при поломке его легко можно было заменить.
- На последнем этапе к сети подключается терморегулятор. Если тёплый пол потребляет свыше 2 кВт, то для подключения терморегулятора требуется отдельный автомат.
После того как весь комплект подключен, необходимо проверить его функционирование. Если все работает, поверх пленки расстилается полиэтиленовая гидроизоляция. Теперь можно приступать к укладке плитки.
Профессионалы предлагают два метода монтажа кафеля на инфракрасный пол:
- На гидроизоляционный слой кладется малярная сетка, и затем поверх нее заливается либо стяжка, либо самонивелирующийся раствор толщиной от 8 до 10 мм.
Монтаж на монтажную сетку
- Поверх гидроизоляции монтируются ГВЛ. Они закрепляются на основании между полос нагревательных элементов с помощью саморезов.
Монтаж плитки под теплый пол на ГВЛ
Затем укладывается керамическая плитка по стандартной технологии с тем отличием, что использовать лучше эластичный клеевой состав, рекомендованный для тёплого пола, и учитывать температурные зазоры. Оставляйте комментарии, ставьте оценке статье!
Материалы По Теме:
Пленочный теплый пол под плитку
На сегодняшний день все больше людей при организации отопления отдают предпочтение системе теплого пола. Она различается двумя видами: электрическая и водяная. В этой статье мы расскажем об особенностях электрического обогрева, а, в частности, пленочный теплый пол под плитку. Данный тип греющего пола позволит создать комфорт и уют внутри вашего помещения.
Особенности укладки пленочного пола
Процесс укладки пленочного теплого пола под плитку отличается по своей специфике от монтажа под ламинат и линолеум. Прежде всего необходимо решить, на какое основание будет стелиться пленочный теплый пол. Будет ли заливаться новая стяжка или же использоваться старое черновое основание.
Важно! Монтаж пленочного теплого пола под плитку должен осуществляться на идеально ровную поверхность. Так он сможет корректно работать.
Также существует и другая технология укладки пленочных теплых полов. Сперва кладется система теплого пола. Сверху аккуратно стелиться полиэтиленовая пленка, а сверху стекломагнезит или гипсоволокно. Сверху осуществляется монтаж плитки. Предварительно поверхность листов грунтуется бетонконтактом.
Технология укладки напольного обогрева влажным способом считается более надежным и долговечным. Если за основу использовать гипсоволокнистые листы, то в случае попадания влаги они могут впитать ее и разрушиться. В результате плитка может начать отваливаться от основы. Хуже всего то, что плитка попросту треснет и ее обратно не уложишь.
Безусловно, сухой способ гораздо проще и его быстрее реализовать. Но если вы заинтересованы в долговечности, то вам следует остановить свой выбор именно на мокром способе, где будет заливаться новая стяжка. Она будет сразу выполнять несколько задачей: выравнивать пол, передавать тепло от греющего контура пленочного обогрева и служить хорошей основой для монтажа плитки.
Для проведения работ необходимо иметь следующий материал:
- Полиэтилен.
- Теплоизоляционный материал под греющий контур.
- Электрический провод.
- Терморегулятор для контроля температуры.
- Битумный скотч.
- Соединительные клипсы.
- Нагревательная пленка.
Что касается инструмента, то здесь необходим следующий набор:
- Перфоратор.
- Набор отверток.
- Плоскогубцы.
- Строительный нож.
- Молоток.
- Электротестер и прочее.
Это основной набор инструмента. Однако во время выполнения всех работ, может потребоваться и другой инструмент. Но сразу стоит отметить, особых инструментов вам точно не потребуется.
Особенность эксплуатации
Система пленочного теплого пола под плитку с успехом используется как в жилых домах и квартирах, так и в общественных помещениях. Если в классическом исполнении греющий элемент располагается на стене, то здесь греющий контур помещается в тело стяжки под плитку. Иногда пленочный теплый пол скрывается плиточным клеем. Благодаря этому вся площадь помещения прогревается равномерно, а внутри помещения создается довольно-таки комфортная температура. Еще одна особенность этой системы в том, что такое отопление экономичное. Но здесь есть один важный нюанс. Инфракрасный греющий контур никак не может быть основной системой отопления.
Пленочный инфракрасный теплый пол пользуется большой популярностью и имеет ряд положительных сторон. Например, в отличие от кабельного инфракрасного теплого пола, пленочная система имеет больший коэффициент полезного действия. Если сравнивать эту систему с теплым водяным полом, то эта система требует минимальных затрат по обустройству. Не нужен теплоноситель, а как следствие, исключается вероятность протечки. Инфракрасная система не сушит воздух и не излучает электромагнитные волны.
Процесс передачи тепловой энергии осуществляется за счет инфракрасного излучения. Благодаря этому осуществляется процесс нагрева поверхности. Когда поверхность набрала тепло, она передает тепловую энергию помещению. Также инфракрасное излучение нагревает все окружающие предметы, которые также потом передают тепло.
В среднем длина инфракрасной волны составляет около 20 мкм. За счет этого система очень приближена к действию солнечных лучей. Эти волны отлично проходят сквозь воздух. Если лучи встречают на своем ходу те или иные предметы, то предметы принимают на себя тепло, а потом передают его в воздух. Вся эта система работы называется эффект вторичной конвекции.
Инструкция по монтажу пленочного теплого пола
Теперь подробнее ознакомимся с принципом укладки теплого пола под плитку. Вся процедура состоит из простых действий:
- Подготовка.
- Монтаж греющего контура.
- Подключение теплого пола.
Подготовительные работы
Залог успешной конечной работы во многом будет зависеть от тщательной подготовки. Прежде всего рекомендуется разработать проект будущего теплого пола. Вам заранее необходимо знать, где будет установлена мебель, холодильник и другие массивные предметы, которые не будут передвигаться. Это важно, ведь накрывать греющий контур нельзя.
Под греющий контур обязательно укладывается отражающая пленка. Она необходима для той цели, чтобы увеличить эффективность всей отопительной системы. Так, благодаря уложенной отражающей пленке все тепло будет направляться вверх в помещение. Значит, уровень тепловых потерь будет сведен к минимуму.
Что касается подготовительных работ, то также необходимо заранее определить место, где будет установлен терморегулятор на стене. Туда подводятся провода. Также определяются зоны, в которые укладывается пленочный теплый пол.
Отдельное внимание уделяется подготовке основания. Как уже говорилось оно должно быть идеально ровным. Плюс ко всему на поверхности пола не должно быть никаких изъянов, сколов и прочее. Весь мусор следует полностью устранить. Также поверхность можно пропылесосить строительным пылесосом. Если проигнорировать все эти действия, то тот или иной острый предмет может прорвать пленочный теплый пол. В завершении подготовительных работ, на пол укладывается отражающая пленка. Все швы между собой соединяются специальным скотчем.
Монтажные работы
Монтаж теплого пола осуществляется довольно-таки просто. Обычно греющий контур продается в рулонах. Вам необходимо раскатать рулон греющего пола. Чтобы обрезать пленку по размеру помещения, предусмотрены специальные отрезные полоски.
На пленочном поле имеются специальные медные контакты. В процессе укладки теплого пола они должны смотреть вниз на пол. Для того чтобы вам пришлось как можно меньше соединять пленку между собой, рассчитайте отрезки так, чтобы получились максимально большие отрезки. Чтобы снизить расход электрических проводов, вам необходимо контакты на пленочном поле направить в сторону терморегулятора.
На специальную медную полоску фиксируется зажим. Одна его сторона будет располагаться внутри пленки, а вторая снаружи. Для фиксации зажима используете плоскогубцы. Место разреза необходимо закрыть битумным скотчем, чтобы предотвратить утечку тока.
Важно! Если вы обрезали пленочный теплый пол не по линии среза, то весь срез необходимо залепить битумным скотчем.
В завершении всех монтажных работ остается зафиксировать уложенную пленку к полу при помощи скотча. Это позволит исключить вероятность того, что в процессе укладки плитки она сдвинется со своего места.
Подключение к терморегулятору
Заключительный этап монтажа пленочного теплого пола под плитку является его подключение. Здесь также есть комплекс работ, который сводится к следующим действиям:
- Монтаж терморегулятора. Его установка должна осуществляться в месте, где вам будет удобно выполнять управление теплым полом.
- Далее осуществляется подключение провода согласно указанной схеме на терморегуляторе. Провода следует направить к электрическому щитку. Сам провод помещается в специальную гофру и прокладывается в штробе. Некоторые монтируют провод в плинтусе, но это не совсем надежно.
- Когда провода укладываете в полу, то в теплоотражателе можно сделать небольшой прорез. В них погружается провод. За счет этого никаких выпуклостей не будет. Особенно это важно, если будущий слой плиточного клея будет минимальный.
В дальнейшем осуществляется подключение всех проводов согласно предоставленной инструкции от производителя. Обязательно устанавливается температурный датчик между греющим контуром. Наличие температурного датчика обеспечит корректную работу напольного обогрева.
Заключение
Итак, вот мы и рассмотрели все особенности монтажа пленочного теплого пола под плитку. Сама по себе технология несложная. Но она требует внимания к мелочам. Чтобы вы ничего не упустили, предлагаем вам дополнительно посмотреть подготовленный видеоматериал, в котором рассказывается о других тонкостях монтажных работ пленочного теплого пола под плитку.
Отопительная пленка под стяжку и плитку
Однако следует помнить, что слишком высокая температура также отрицательно сказывается на работе самой стяжки, вызывая большую усадку и релаксацию материала.
Слишком высокая температура пола вызывает дискомфорт при использовании.
Температура пола в системе теплого пола не должна превышать следующие температуры:
— 28 0 C в таких комнатах, как гостиная, кухня, комнаты, коридор
— 34 0 C в санитарных помещениях, таких как ванная и туалет.
Меньшее покрытие нагревательной пленкой допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле низкая, а нагревательные пленки, используемые под стяжкой, имеют малую мощность, например 80 Вт / м2. Тем не менее, мы рекомендуем устанавливать нагревательную пленку по всей поверхности помещения, даже в зданиях с очень низким потреблением тепла, потому что ровная поверхность нагрева более удобна в использовании. По равномерно теплому полу ходить приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленкой могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы температур пола.Кроме того, равномерное покрытие нагревательной пленки в теплых полах вызывает
ТИП СТЯЖКИ ДЛЯ ИНФРАКРАСНОГО НАПОЛЬНОГО ОТОПЛЕНИЯ
Важным элементом теплого пола является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и постоянное взаимодействие с нагревательной пленкой и структурную функцию соответствующей прочности.
В жилищном строительстве наиболее популярными стяжками для теплых полов являются ангидритные стяжки и цементные стяжки.
Ангидритные стяжки из-за очень хороших параметров электропроводности больше подходят для теплых полов, чем цементные стяжки.
Ангидритная стяжка — это самовыравнивающаяся жидкая смесь, не требующая расширения даже на очень больших поверхностях. Преимущество ангидритной стяжки перед цементной — лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы.Процесс изготовления ангидритной стяжки короче цементной стяжки и сама стяжка делается точнее
Недостатком ангидритной стяжки является способность впитывать воду, означает, что в помещениях с повышенной влажностью, таких как ванная, ангидритная стяжка должна быть тщательно изолирована от влаги с использованием высококачественных материалов.
При укладке нагревательной пленки под стяжку во влажных помещениях, например в ванной, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях — ангидритную стяжку.
ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ
Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки мы можем спроектировать и изготовить систему теплого пола в складских и производственных цехах. Конструкция нагревательной пленки позволяет выполнять теплый пол на основе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки стяжки на нагревательный элемент.По сравнению с нагревательными кабелями, которые имеют меньшее поперечное сечение и более высокую температуру, нагревательная пленка является низкотемпературной и равномерно нагревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс нагрева стяжки и обеспечивает равномерное распределение температуры в поперечном сечении стяжки до .
Промышленные стяжки и традиционные цементные стяжки обладают большой теплоемкостью, а это означает, что нагревательная пленка под стяжкой работает в накопительной системе.Накопительная система отопления с нагревательной пленкой позволяет использовать электроэнергию на дешевле по второму тарифу, снижая эксплуатационные расходы на . Энергия, произведенная и сохраненная в стяжке во время ночной работы системы отопления по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.
Нагревательная пленка под стяжку не требует обслуживания , как в случае с традиционными системами водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безотказную работу системы отопления на долгие годы.
КАК УСТАНОВИТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКОЙ
Базовая система теплых полов с инфракрасной нагревательной пленкой под стяжкой состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электрических кабелей, сетки из нержавеющей стали Heat Decor, ангидритной или цементной стяжки и термостат для управления отоплением.
Мы различаем два типа монтажа нагревательной пленки под стяжку.
- Монтаж отопительной пленки в сухих помещениях.
- Монтаж нагревательной пленки во влажных помещениях.
Сухие помещения будут состоять из таких помещений, как гостиная, спальня, офисные помещения, коридоры и другие помещения, в которых нет влаги. Монтаж нагревательной пленки в помещениях с повышенной влажностью — это в основном ванные комнаты, туалеты, кухни и другие помещения, где может быть влажность.
1. Монтаж нагревательной пленки под стяжку — сухие помещения.
Способ установки нагревательной пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на многослойной схеме.
Инфракрасный теплый пол под плитку. Подготовительные и энергосберегающие работы. Мокрая и сухая установка
Было принято использовать только кабельную или водопроводную систему. Но уже сегодня инфракрасные системы отопления становятся все более распространенными.
Основные преимущества
Инфракрасный теплый пол, плюсы и минусы которого рекомендуется учитывать еще на этапе приобретения стройматериалов, имеет множество неоспоримых преимуществ. Среди основных преимуществ можно выделить возможность быстрого монтажа за счет отсутствия необходимости в дополнительных работах, что актуально, если пол идеально ровный.
Инфракрасный теплый пол, минусы которого тоже нужно учитывать, можно установить на любое напольное покрытие, без необходимости обустройства стяжки или подготовки основания под другую технологию, если таковая уже есть.
Еще одним дополнительным преимуществом является то, что система работает при помощи термостата, это позволяет правильно регулировать температуру внутри помещения, а пленка меняет режим равномерно теплый или прохладный, изменяя микроклимат внутри помещения. Если вы решили выбрать инфракрасный теплый пол для обогрева собственного жилья, вам обязательно стоит учесть достоинства и недостатки такой системы.
Удержание влаги
Специалисты подчеркивают, что при обогреве помещения инфракрасным излучением уровень влажности не меняется, а температура у пола выше, чем поддерживаемая на уровне потолка. Те пользователи, которые беспокоятся о здоровье своих близких, чаще всего выбирают именно такие системы отопления, так как они оказывают лечебный эффект, а также способствуют профилактике ряда заболеваний.
Основные недостатки инфракрасного секса
Вы решили приобрести инфракрасный пол с подогревом? Плюсы и минусы этой системы мы рассмотрим в этой статье, чтобы помочь вам определиться с выбором.У такого оборудования есть недостатки, среди которых есть риск легкого повреждения пленки в процессе механического процесса. Однако лучший инфракрасный теплый пол не так уж и сложно подобрать, рассмотрев предложения популярных производителей. Многие потребители отказываются от таких систем, отдавая предпочтение другим вариантам обогрева, поскольку инфракрасное оборудование стоит довольно дорого.
Пожарная безопасность
Помимо прочего, во время эксплуатации необходимо соблюдать строгие правила использования, так как неправильное нанесение может привести к повреждению пленки, что в некоторых случаях приводит к возгоранию.
Порядок монтажных работ
Выбирая инфракрасный теплый пол, плюсы и минусы этой системы необходимо учитывать перед тем, как посетить магазин соответствующего товара. Специалисты советуют при проведении монтажных работ воспользоваться профессиональной помощью. Однако если вы решили провести эти манипуляции самостоятельно, придется провести несколько манипуляций, среди них — подготовка основания.
Поверхность может не измениться заранее, однако в этом случае необходимо проверить готовность пола к дальнейшим манипуляциям.Таким образом, тягловое основание должно быть ровным и чистым. Предположим, что перепад высот не более трех миллиметров.
Укладку инфракрасного теплого пола производить только после проверки состояния основания. Уровень поверхности можно проверить с помощью строительного уровня. При необходимости плоскость нужно выровнять, а после хорошо просушить, очистить от пыли и мусора. Для этого используют профессионалы, однако, если вы решили произвести работу самостоятельно, то управлять бытовой техникой вполне можно.Только после этого можно приступать к установке.
Технология работы
Если вы решили использовать инфракрасный теплый пол для обогрева дома, вам сначала необходимо уложить слой гидроизоляции, который необходим для защиты всей системы от вредного воздействия влаги. Следующим этапом является укладка утеплителя. Не слушайте специалистов, которые не рекомендуют использовать теплоизоляцию. Инфракрасный теплый пол под плитку следует укладывать с помощью утеплителя, этот слой поможет избежать потерь тепла, которые могут быть направлены вниз.Такое обучение многократно повысит эффективность используемой системы, снизив энергопотребление.
Для утепления можно выбрать разные материалы, но профессионалы рекомендуют использовать для этого техническую заглушку. Особенно это актуально в тех случаях, когда в качестве финишного покрытия используется плитка. Укладывать материал нужно так, чтобы металлизированная сторона была обращена вверх, слои важно разложить и склеить скотчем.
Составление схемы монтажа
Перед тем, как приступить к укладке инфракрасного теплого пола, необходимо определиться с местом расположения терморегулятора.Оптимальный показатель — пятнадцать сантиметров, которые следует отступить от поверхности пола. На следующем этапе мастер составляет схему установки пленки, причем всегда следует учитывать то, что система не должна помещаться под крупные предметы мебели и бытовую технику.
Монтируя первый ряд, отступите на расстояние от стены, которое должно быть от десяти до сорока сантиметров. Если инфракрасный теплый пол является основным источником тепла, система должна занимать примерно 70% площади комнаты.Если планируется прокладка данной системы в качестве дополнительного обогрева, процент рекомендуется снизить до 40.
Особенности укладки и подключения
Инфракрасную полиэфирную пленку следует укладывать на обогреватель по схеме, составленной в предыдущем сцена. При необходимости пленку можно разрезать по линиям, указанным производителем. Элементы необходимо закрыть, повернув медную сторону контактов вниз к стене. В последнем случае речь идет о стене, на которой предполагается разместить термостат.
Контактные зажимы следует подсоединить к краю медной полосы, а затем подсоединить провода. Места стыков хомутов, а также участки разрезов пленки в обязательном порядке необходимо изолировать с помощью специальных битумных мастик.
Укладку инфракрасного теплого пола можно производить после раскроя полотна. Длина нагревательных элементов обеспечивает меньшее количество контактов. Мастеру следует помнить, что максимально возможная длина полосы не должна превышать показатель, равный восьми метрам.Часть контактных зажимов должна располагаться на тонкой опорной поверхности, а остальные — внутри пленки.
Изначально датчик температуры должен быть подключен к обратной стороне пленки, предварительно тщательно изолированной. После завершения монтажа материала, а также соединения проводов и контактов нужно установить терморегулятор.
Можно установить систему через розетку (как обычный электроприбор). Как показывает многолетняя практика, большую часть проводов, соединяющих термостат с пленкой, лучше провести под поверхностью плинтуса.На следующем этапе мастер должен подключить инфракрасный пол к электросети.
Этап испытаний
После того, как удалось уложить инфракрасный теплый пол, нужно его протестировать, только после этого можно укладывать чистовой пол. Вы сможете убедиться, что система работает нормально, если не заметите искрение, а также перегрев во всех областях, где было произведено подключение.
Важно также следить за тем, чтобы пленка нагревалась как можно более равномерно. Если это испытание прошло успешно, то пол с подогревом следует накрыть дополнительным слоем полиэтиленовой пленки, только после этого можно начинать монтажные работы, где будет использоваться финальное напольное покрытие.
Инфракрасный пол Выбор производителя
Если вы решили приобрести инфракрасный теплый пол, вы должны понимать производителей, продукция которых сегодня присутствует на рынке. В магазине можно найти пленку марки Heat Plus. Этот пол — разработка корейской компании, которая выступает эксклюзивным импортером в Российской Федерации. Если вы хотите выбрать современную систему, которая производится с использованием новейших технологий, то стоит выбрать именно эту компанию, так как в 2012 году она обновила оборудование и в настоящее время производство ведется на уникальных станках.
Инфракрасный теплый пол, установку которого можно произвести самостоятельно, может производить компания Caleo, которая сейчас очень распространена на российском рынке. Как производитель, DYS Technology и GT3 Corporation занимаются производством инфракрасных систем для отопления. В 2004 году они запатентовали технологию производства, которая имеет сертификаты Корейской ассоциации инфракрасного излучения. Процедура изготовления уникальна, и вы можете самостоятельно убедиться в высоком качестве этого продукта.
Вы решили приобрести пол с инфракрасным подогревом? Об установке этой системы мы говорили выше, теперь займемся выбором марки.
Еще один не менее известный производитель этой продукции — Техно Профи. На рынке аналогичные инфракрасные теплые полы известны под торговой маркой RexVa. Данный товар продается в двадцати странах мира, компания занимается выполнением индивидуальных заказов благодаря научно-техническому потенциалу, а также гибкости производства.Это позволило покупателям приобретать товары высокого качества по доступной цене.
Почему стоит остановиться на этом варианте
Если под плитку уложить инфракрасный теплый пол, это позволит оборудовать систему, которой хватит надолго. Если это дом с нормальной теплоизоляцией, то ежедневное потребление электроэнергии около 30 Вт на квадратный метр в час. Если управлять электрическим полом с помощью термостата, это минимизирует затраты на электроэнергию.Вместе с этим удастся обеспечить максимальный комфорт всем людям, находящимся в комнате.
Подключение полов с инфракрасным подогревом исключает присутствие в помещениях электромагнитных полей, которые присутствуют в каждой системе кабельного типа. Пленка излучает длинные инфракрасные лучи, а также анионы, которые являются отрицательно заряженными ионами.
Тепловой инфракрасный обогреватель, благотворно скажется на здоровье, но по ощущениям его можно сравнить с солнечным светом.
Заключение
Если вы решили выбрать инфракрасный теплый пол, какой из них лучше, вы сможете определить, прочитав описание производителей, представленное выше.Стоит отметить, что каждая компания использует лучшие технологии, и вам придется определиться только с наиболее приемлемой стоимостью.
В большинстве случаев система теплого пола устанавливается под керамогранит и керамическую плитку. Они хорошо прогреваются до нужной температуры и отдают тепло. Монтаж инфракрасного теплого пола осуществляется под плитку на готовом бетонном основании или стяжке. Кроме того, инфракрасную пленку можно установить на старую плитку, в том случае, если в комнате идет ремонт.
Укладка инфракрасного теплого пола пленкой
Инфракрасный пленочный теплый пол под плитку для его укладки требуются дополнительные материалы, например стекломагнезит или гипсокартон.
Шаг 1
В первую очередь на подготовленную ровную поверхность укладывается теплоотражающий материал. Между собой листы материала необходимо скрепить скотчем. Термопленка кладется поверх контактов в том направлении, где будет располагаться термостат.Далее все подключения производятся с помощью контактных зажимов и монтажных проводов согласно инструкции. Не забудьте как следует заизолировать все соединения.
Шаг 2
После этого получившуюся конструкцию необходимо накрыть полиэтиленовой пленкой, которая будет использоваться в качестве гидроизоляции. Затем кладут стекломагнезит или гипсокартон, который при помощи дюбеля гвоздей (или другим подобным способом) прикрепляется к основанию пола. При этом очень важно соблюдать осторожность, чтобы не нарушить целостность термопленки и ее нагревательных элементов.
Шаг 3
Верхний слой стекломагнезита или гипсокартона необходимо обработать «бетонным контактом», после чего поверхность станет хорошей основой для укладки керамогранита или керамической плитки. Подключение пленочного теплого пола к терморегулятору и электросети описано в технической документации.
Что еще нужно знать
Существуют некоторые правила, которые необходимо соблюдать при укладке инфракрасной пленки на пол под плитку:
- При установке будьте максимально аккуратны, чтобы не повредить термопленку механически.Для этого можно носить мягкую обувь, стараться не поцарапать пленку кельмой и не вбивать дюбели и гвозди в угольные и медные полосы.
- Не использовать в качестве теплоизоляционного материала на основе алюминиевой фольги.
- Для плитки желательно использовать специальные датчики температуры и терморегуляторы.
Монтаж инфракрасного теплого пола Caleo на видео ниже.
Комфортность проживания в квартире или частном доме во многом зависит от микроклимата в помещении, поэтому нужно позаботиться о хорошей системе отопления.Лучший современный вариант — пленочный теплый пол, который отлично подходит для укладки плитки. Это рулонный материал, состоящий из плотной основы и нагревательных элементов. В зависимости от типа пленочный пол может стать дополнительным или основным источником тепла в помещении.
Особенности и преимущества
Популярность пленочного пола объясняется наличием широкого спектра преимуществ, в том числе:
1. Высокая эффективность. Благодаря высокой мощности система может быстро нагреваться, а максимальная температура может достигать 50 o C.
2. Минимальное потребление электроэнергии . Пленочный пол потребляет небольшое количество электроэнергии, что позволяет сэкономить в холодное время года на центральном отоплении. Кроме того, система автоматического управления автоматически отключается при достижении оптимальной температуры, но нагретая поверхность пластин продолжает излучать тепло.
3. Равномерное отопление помещения. Пленка покрывает 70% площади пола, поэтому воздух нагревается намного быстрее, а самая высокая температура сохраняется в нижней части комнаты.
4. Доступность. Цены на пленочные полы имеют широкий разброс, поэтому среди богатого ассортимента не сложно найти недорогие материалы. Кроме того, вы можете сэкономить на услугах мастера, если установите систему самостоятельно.
5. Универсальность. Электрический теплый пол подходит для любого напольного покрытия, будь то плитка, паркет, ламинат или линолеум.
6. Устойчивость к влаге. Отопление можно смело устанавливать в помещениях с повышенной влажностью — в туалете, ванной или на кухне.
7. Безопасность. Теплые полы не несут опасности для окружающих. Они не выделяют токсичных веществ и не воспламеняются.
8. Простой монтаж. Установить и подключить систему несложно, нужно только точно следовать инструкции и следовать рекомендациям.
Теплый пол пленочного типа часто монтируют под керамическую плитку, поскольку он имеет высокую степень теплопроводности.
Виды
Роликовые системы обогрева, которые устанавливаются под плитку, могут быть в виде тонкого мата с нагревательными элементами или двух спаянных пленок с углеродным волокном между ними.Оба материала достаточно эффективны, но чтобы понять, какой из них лучше, следует ознакомиться с их характеристиками.
Углеродное волокно модели Изготовлено из лавсановой пленки, обладающей высокой прочностью, эластичностью и долговечностью. Кроме того, это диэлектрик, что говорит о его безопасности. Для изготовления нагревательного элемента — углеродного волокна — используется углеродная паста и специальные добавки. Для повышения прочности и долговечности систем отопления некоторые производители покрывают пленки напылением графита.
Углеродный наполнитель укладывается параллельными полосами и герметизируется между двумя пленками. Затем оборудуют изделия проводниками из меди или медно-серебряного сплава, по которым ток будет протекать к нагревательным элементам, а они в свою очередь оборудуют параллельным контуром. Пленочный пол такого типа еще называют инфракрасным. Его можно установить всего за 2-3 часа, и так же быстро демонтировать, чтобы перенести в другое помещение. Единственный недостаток системы — высокая стоимость.
Тонкие нагревательные маты
состоит из термостойкой сетки и прикрепленного к ней кабеля.Изделия комплектуются проводником с малым сечением, который может быть неэкранированным и неэкранированным, либо двухжильным с защитой. Этот вид пленочного пола можно укладывать в разных помещениях, независимо от их состояния. К тому же коврики станут хорошим выбором для помещений с нестандартной конфигурацией, т.к. их сетчатую основу можно разрезать между нагревательным кабелем и придать изделиям желаемое положение.
Монтаж теплого пола выполняется достаточно быстро и просто, ведь нужно только раскрутить тонкий мат, подключить его к сети, а после этого можно укладывать плитку.При настиле пола используется небольшое количество цементного раствора, его будет достаточно не только для приклеивания плитки, но и надежного крепления матов, т.к. Смесь будет проникать насквозь и их ячейки, и нагревательные провода на дно.
Как выбрать?
Пленочные теплые полы, предназначенные для укладки плитки, имеют много схожих характеристик, что усложняет выбор потребителям. Поэтому, чтобы определить, какая система лучше всего подходит, следует обратить внимание на их отличия.
Например, пленка с углеродным волокном имеет следующие характеристики:
- материал можно разобрать и установить в другом помещении;
- непосредственно над установленной системой можно разместить мебель и другие предметы, и они не будут мешать излучению тепловых лучей;
- электромагнитное поле практически равно нулю;
- в случае повреждения ТЭНов вся система продолжает работать, кроме вышедшей из строя секции;
- может быть основным источником отопления.
Что касается тонких матов, то их единственное положительное отличие — простой монтаж и доступная стоимость. Таким образом, пленка с инфракрасным излучением — лучший выбор. Но следует отметить, что коврики для подогрева пола будут хороши, если в помещении будет основной источник тепла. К тому же они намного дешевле пленки с угольным нагревательным элементом, что является важным фактором для большинства потребителей.
Подготовительные работы
Перед тем, как приступить к устройству теплого пола, необходимо подготовить основание. Первым делом из комнаты нужно вынести все предметы и провести уборку. Затем с помощью уровня проверьте наличие неровностей на поверхности. Если имеется значительная кривизна пола, то лучше сделать стяжку с помощью наливного раствора, а в другом случае будет достаточно местного нанесения шпатлевки.
Если в помещении деревянный пол без видимых повреждений и гниения, то его можно оставить, но перед установкой пленочного пола все же рекомендуется выполнить цикл.В противном случае следует удалить старое покрытие и сделать бетонную стяжку, либо заменить ее на ГВЛ или фанеру.
Еще один важный этап — это составление схемы укладки утеплителя. Как правило, его ставят практически на всю площадь пола, отступая от стен примерно на 20-30 см. Важно помнить, что при укладке тонких матов следует учитывать расстановку мебели. под ним не должно быть ТЭНов.
Укладка
Для укладки теплого пленочного пола необходимо подготовить дополнительные инструменты и материалы:
- ножницы;
- рулетка;
- перфоратор;
- гофрированная пластиковая трубка;
- молоток;
- дюбелей;
- скотч битумный;
- полиэтиленовая пленка;
- ;
- электропровод;
- зажимы соединительные;
- датчик температуры;
- терморегулятор.
Светоотражающая пленка
Первым делом определяется расположение термостата, после чего с помощью перфоратора готовится небольшая траншея, в которую будет помещена гофрированная труба с электрическими проводами. Далее в соответствии со схемой на пол укладывается светоотражающая пленка, на нее укладываются листы утеплителя, они соединяются между собой и устанавливается термодатчик, после чего подключаются к терморегулятору. В конце система накрывается полиэтиленовой пленкой, и крепится к полу при помощи дюбелей.После этого можно приступать к укладке напольной плитки. Следует отметить, что при установке тонких матов не нужно использовать полиэтиленовую пленку, можно сразу приступить к отделке поверхности.
Система теплого пола сегодня широко применяется для обустройства жилых помещений благодаря способности изменять режим работы в зависимости от изменения микроклимата. Среди основных видов электрического теплого пола, которые совместимы с плиткой, наиболее распространены два: кабельный и пленочный.Какой лучше установить под плитку электрический теплый пол и какие моменты следует учитывать при его подключении?
При всех «плюсах» полов, отделанных плиткой и ее конкурентом — керамогранитом, их сложно отнести к теплым покрытиям.
Легче всего устранить этот недостаток, установив систему полов, которая может работать круглый год, что особенно важно для квартир, зависящих от централизованного отопления.
В многоквартирных домах электрические полы считаются чуть ли не единственным доступным способом организации дополнительного обогрева жилья
При выборе типа системы электрических полов ориентируются не только на площадь отапливаемого помещения.Учитываются три основных параметра:
- совместимость с выбранным напольным покрытием;
- возможность устройства бетонной стяжки;
- ценовой диапазон.
Энергопотребление выбранной системы и длина кабелей, указанная производителем исходя из заданной площади, составляет в среднем 140-160 Вт / кв. М. Но, планируя в качестве финишной облицовки использовать аналогичную по конструкции. к каменному керамограниту лучше выбирать систему номинальной мощностью 220 Вт / кв.Метр.
Тип кабеля
Основу данной системы обогрева составляют одно- и двухжильные электрические нагревательные кабели, заделанные в монолитную цементную стяжку.
Независимо от типа используемого провода. они способны нормализовать выделение тепла в момент прохождения через них электрического тока, обеспечивая одновременный и одновременно нагрев по всей длине (+)
Разница между ними значительная:
- Одноядерные — в основе нагрева их проводника лежит резистивный принцип, действующий при работе нагревательного элемента или железной спирали.Одноцепочечные хоть и славятся своей демократичной ценой, но в установке очень неудобны, так как требуют, чтобы концы сходились в одной точке, а сами провода не пересекались при распределении по полу.
- Двухжильные — функцию нагревательной «спирали» в них способен выполнять как один кабель, так и оба сразу. Они оснащены концевой муфтой, обеспечивающей непрерывность цепи.
Если сравнивать одножильные и двухжильные кабели, то первые проигрывают тем, что от них возникают электромагнитные помехи намного больше, чем от двухпроводных аналогов.
Высота кабельной системы, включая сантиметры, участвующие в подготовке основания плюс толщина самого настила, достигает 10 см.
Но ввиду трудоемкости и длины монтажа, который требует При наличии соответствующей квалификации и долгих ожиданий перед вводом системы в эксплуатацию такие варианты кабелей постепенно теряют свои позиции на рынке, уступая место более современным термоматам.
Ключевой особенностью готовых нагревательных матов является то, что одно- и двухпроводные жилы уже прикреплены к каркасу из стекловолоконной сетки.
В связи с тем, что нагревательные маты разрешается укладывать на основание, минуя этап строительства подложки, а плитки «садятся» прямо на них, высота системы достигает всего 5- 6 см
В отличие от кабельных аналогов нагревательные маты не излучают вредного электромагнитного поля, а их элементы устойчивы к ржавчине.
Инфракрасный пленочный пол
Пленочный пол считается одним из самых эффективных среди современных систем отопления. В отличие от описанных выше аналогов системы, она не создает электромагнитных полей, а излучает волны, близкие по спектральным параметрам к солнечному излучению. Благодаря этому комната прогревается полностью равномерно, а ионизированный воздух положительно влияет на здоровье домочадцев.
Стремясь повысить долговечность и надежность пластин, некоторые производители покрывают нагревательные элементы напылением графита
Пленочные системы бывают двух типов:
- С пластинами из графита, закрепленными на лавсане. пленка, излучающая дальнее инфракрасное излучение.При соединении угольных лент используется параллельная схема. Их смело можно укладывать как под керамогранит, так и под плитку.
- Углеродистые двухслойные пленки с биметаллическими полосами из меди или алюминиевого сплава. Нагревательные ленты в таких пленках расположены между слоями эластичного, но плотного полиуретана. По этой причине они плохо совместимы с керамическим покрытием.
Пленочные системы углеродного исполнения разрешается размещать как на горизонтальных поверхностях, так и на вертикальных основаниях.Их можно укладывать без стяжки. Поэтому толщина вместе с финишной облицовкой не превышает двух сантиметров.
Независимо от того, какой тип системы выбран для подключения, вам также потребуется приобрести термостат, конструкция которого оснащена датчиком температуры
Представлено на отечественном рынке, выбор датчиков температуры широк и разнообразный: с кнопочным и механическим управлением, с жидкокристаллической и светодиодной индикацией, в различных цветовых решениях и оригинальных дизайнерских решениях.Любая из представленных моделей рассчитана на установку в розетку стандартных размеров.
Способы устройства пленочного пола
При установке пленочного теплого пола под плитку монтаж системы пола осуществляется по одной из двух технологий: «сухой», предполагающий использование гипсокартона, «мокрый» — заливкой бетона.
Сухая упаковка
Поскольку плиточный клей слишком плохо сцепляется с гладкой пленкой, при укладке такой напольной системы между ним и плиткой создается промежуточный слой.Для этого проложили:
- гипсокартонные листы, представляющие собой гипсовые панели, наклеенные с двух сторон из плотного картона;
- Стекломагнезитовые листы из композиционных материалов с добавлением стружки.
Оба материала слабо устойчивы к инфракрасному излучению, поэтому потеря свойств инфракрасного излучения становится минимальной. В результате эта многослойная система равномерно распределяет тепло по полу, исключая возможность перегрева.
Система электрического теплого пола собрана по принципу «многослойного пирога»: на основание укладывается теплоизолятор, сверху облицовывается термопленка, затем покрывается ГКЛ и плиткой
Укладка Инфракрасный теплый пол под плитку выполняется в шесть этапов:
- На ремонтируют от трещин и трещин, после чего на выровненное основание кладут теплоотражающий слой.
- Второй слой укладывается полосами угольной пленки таким образом, чтобы края швов не соприкасались друг с другом. Уложенные полосы желательно накрыть пленкой из плотного полиэтилена.
- Установите клеммные зажимы на края медных пластин, подключите их к электрическим проводам. Собранная система подключается через комнатный термостат, после чего проверяется равномерность нагрева всех пластин.
- Разрезать листы гипсокартона на заготовки подходящего размера, чтобы полностью покрыть их нагревательными лентами.
- Прикрепленные к основанию гипсовые листы покрываются слоем грунтовочного состава.
- При помощи клея, предназначенного для системы теплых полов, приклеиваем плитку.
Главное при укладке угольной пленки — обеспечить максимально плотный контакт с теплоизоляционным материалом. Это нужно для того, чтобы исключить появление газированной пустоты.
При укладке угольной пленки ее следует размещать медными элементами вниз так, чтобы контакты подключения были направлены в сторону предполагаемого подвешивания термостата.Места надрезов пленки с изнаночной стороны, а также места подключения электропроводов необходимо покрыть слоем битумной изоляции.
На обратной стороне облицованной пленки монтируется датчик температуры, а после соединения всех контактов терморегулятор, который подключается непосредственно к сети
Гипсокартон крепится к основному основанию винтами, стараясь не нарушить целостность пластин.
Заливка «мокрой» стяжки
Реализация такого способа укладки потребует много времени и сил.Чтобы сэкономить на счетах за израсходованные киловатты, которые идут на утепление плиты перекрытия, под систему перекрытия уложите основание в виде утеплителя. В роли подложки выступают:
- изолон-пенополиэтилен, имеющий непересекающуюся молекулярную структуру;
- фольга изготовлена из пенополиэтилена и покрыта металлизированной полипропиленовой пленкой;
- Техническая пробка, имеющая сотовую структуру.
Изоляционный материал нарезается на полосы, размер которых соответствует ширине термопленки.Заготовки уложите под каждый мат так, чтобы все вырезы в пленке приходились на подложку.
Теплоизоляция предназначена для предотвращения потерь выделяемого тепла, что позволяет использовать его максимально полно.
Сверху утеплителя укладывается теплоотражающий слой. Все стыки обработаны специальным клеем.
Поскольку заземления для устройства пленочного теплого пола нет, не допускается использование в качестве теплоотражателя алюминиевой фольги, являющейся проводящим материалом.По этой же причине арматурная сетка с ячейками 20-40 мм, предназначенная для бетонной стяжки, должна быть не металлической, а полимерной.
Роль заземлителя может выполнять электропроводящая лента, которую наклеивают по периметру помещения. Для повышения защищенности системы необходимо «запитать» ее от отдельного автомата, а на входе установить УЗО.
К теплоотражающей прослойке с помощью отрезков строительной ленты приклейте нагревательные пластины, токоведущие шины которых «смотрят» вниз
Уложенная система пола покрывается полиэтиленовой пленкой и начинается уложить бетонную стяжку.Для этого поверх пленки укладывается ячеистая пластиковая сетка с размером сечения 5х5 см или 10х10 см. Он будет выступать в роли армирующего каркаса. Сетка крепится к ранее уложенным слоям, стараясь не повредить термопленку.
Поверх уложенной и закрепленной сетки наносится бетонно-цементный раствор, образующий слой толщиной 5 мм, так что он полностью закрывает технологические отверстия. Оставьте стяжку на полторы недели до полного высыхания.
Когда стяжка приобретет необходимую прочность, переходят к этапу приклеивания плитки или керамогранита.Технология облицовки обычная. Единственное, на клей «посадить» покрытие, которое не боится перепадов температур.
Технология устройства кабельного пола под плитку
Монтаж кабельного пола под плитку требует определенной квалификации. К тому же включать такую систему можно только через месяц после установки.
Составление плана размещения
Перед тем, как приступить к установке системы, будет правильным сначала составить в масштабе план ее расположения.При разработке плана из общей рабочей зоны исключите участки, где расположена мебель и планируется установка тяжелой бытовой техники. Следует понимать, что дальнейшая перестановка может негативно сказаться на характеристиках напольной системы.
Между источниками тепла в виде радиаторов и системой пола необходимо предусмотреть буферную зону 100 мм
С учетом всех нюансов в готовом виде план размещения будет иметь очертания неправильная форма фигуры, в которую вписаны прямоугольная и квадратная зона покрытия.Исходя из общей площади рабочей поверхности, длина кабеля рассчитывается с учетом того, что кабель должен покрывать 70-75% общей квадратуры. От того, насколько грамотно спроектирована система пола, будет зависеть ее эффективность.
Еще на этапе проектирования нужно продумать удобное место для размещения терморегулятора. В некоторых случаях при установке напольной системы необходимо прокладывать отдельную линию электропроводки необходимой мощности.
Подготовительные и энергосберегающие работы
Ключевым условием правильной укладки, как отопительной системы, так и отделочной плитки являются тщательно выровненные поверхности.Задача мастера — довести грунт до нуля, ведь чем хуже подготовлен грунт, тем хуже будет конечный результат.
В случае сильного повреждения основания лучше произвести полный демонтаж старого покрытия, а чистовой пол выровнять бетонной стяжкой толщиной 3-5 см
Набор инструментов что потребуется для выполнения работ:
- строительный уровень;
- рулетка и линейка для разметки и контроля;
- инструмент для снятия изоляции и резки проводов;
- паяльник с припоем для разводки перед переключением;
- фен строительный для термоусадочных трубок;
- перфоратор и точильщик с циферблатом над камнем;
- мультиметр для контрольных измерений проводимости цепи и ее сопротивления;
- мегомметр для проверки сопротивления изоляции;
- смеситель строительный и емкость для перемешивания цементной смеси;
- валик и кисть для нанесения жидкой грунтовки;
- Шпатель зубчатый и обыкновенный для распределения пастообразной цементной смеси.
Чтобы не допустить ситуации, когда уложенная система будет обогревать потолок соседям, необходимо провести энергосберегающие работы.
Толщина слоя теплоизоляции зависит от категории расположенных ниже помещений: если это отапливаемый дом, то можно ограничиться двумя-тремя сантиметрами, если подвал или подвал — не менее 5 см
Планируя устройство теплого пола на лоджии или веранде, перед слоем гидроизоляции следует укладывать слой утеплителя.Для этого лучше использовать листы пенополистирола толщиной 10 см или минеральной ваты.
На подготовленное основание уложить гидроизоляционный слой, основу которого составляют:
- вспененный пенофол — рулонный материал из вспененных компонентов, снабженный внутренним армированием;
- экструдированный пенополистирол, имеющий вспененную полимерную структуру;
- вспененный полиэтилен с фольгированным покрытием.
Материал укладывать на стену внахлест.Для компенсации теплового расширения между полом и стеной по периметру основания прокладывают демпферную полосу. Снизить теплопотери поможет и частичное утепление стен на уровне 20 см от пола.
Кабельная разводка
Первым делом необходимо установить термостат, сделав гнездо для розетки, используя специальную коронку для ее установки в стене. Высота розетки не менее 300 мм от уровня пола. Место расположения подрозетника в последствии нельзя закрывать крупногабаритной бытовой техникой или тяжелой стационарной мебелью.
Датчик температуры помещен в гофрированную трубку диаметром 9-16 см. Чтобы труба проходила вровень с полом, для нее делают дрель с помощью перфоратора или болгарки, оснащенной диском для работы по камню. Между поджетником в стене и гофрированной трубкой в полу проложить паз 20х20 мм для размещения монтажных электрических проводов.
Длина горизонтальной части рукава для установки датчика температуры должна быть порядка 0.6-0,8 метра, а его нижний конец заизолирован заглушкой или обмотан изолентой
Нагревательный кабель перед прокладкой необходимо проверить тестером на электрическое сопротивление.
Укладка кабельного теплого пола под плитку выполняется в несколько этапов:
- На очищенное и выровненное основание наносится грунтовка, обеспечивающая хорошее сцепление с бетоном.
- По всей площади обогреваемого пола рулон фольги утеплителя, укладывая светоотражающий слой наружу.Полоски укладываются вплотную друг к другу, а швы между ними проклеиваются малярным скотчем.
- Руководствуясь заранее нарисованной схемой, раскатать по поверхности и закрепить саморезами или дюбелями монтажной лентой.
- К монтажным планкам с помощью пластиковых зажимов или «усиков» закрепите кабель так, чтобы его петли гнулись без помех, а сам он не пересекался с другими ТЭНами. Закладка завершена в районе концевой муфты.
- Термодатчик, подключенный к сигнальному проводу, утоплен в гофрированной трубке, выходное отверстие которой закрыто заглушкой.Один конец гофрированной трубки с датчиком помещается строго между витками ТЭНов, а второй — в стробе.
Для облегчения установки используйте армирующую сетку из стекловолокна. Он выступит каркасом при прокладке кабеля и послужит дополнительным упрочнением стяжки.
При прокладке двухжильного кабеля их ни в коем случае нельзя разрезать, нагревательные элементы можно штабелировать только целиком
При необходимости повернуть ленточную сетку основание можно разрезать на фрагменты, избегая при этом перекрытия и пересечение кабеля.Сам кабель резать нельзя.
Подключение системы и заливка стяжки
Провода с контактами многоярусной системы вынимаются в коробку, внутри которой залуживаются и коммутируются оголенные «хвосты».
С помощью мультиметра измеряют проводимость цепи и сопротивление, сравнивая их с предыдущими показаниями. Если есть возможность — дополнительно проверьте сопротивление изоляции. Затем на короткое время включается питание, и система готова к работе.
В фольгированном утеплителе с шагом 1000 мм сделать «окна» размером 50х200 мм, которые обеспечат контакт будущей стяжки с основанием пола.
Установив систему маяков на высотой 3-5 см, равномерно распределить бетонный раствор по поверхности, стараясь не допускать образования воздушных полостей.
На высохшую стяжку нанести грунтовку и расстелить напольное покрытие. В момент застывания стяжки важно полностью исключить сквозняки и обеспечить равномерность застывания состава без высыхания и замерзания.
На затвердевание и приобретение прочности стяжки уйдет от 7-10 до 28 дней в зависимости от состава раствора и рекомендаций производителя готовой смеси. Начиная с третьего дня после первоначального схватывания, рекомендуется регулярно смачивать его из пульверизатора и накрывать полиэтиленовой пленкой.
После застывания бетона остается только уложить плитку и дождаться полного высыхания клея. Запускать систему можно не ранее, чем через месяц после заливки стяжки.Причем бегать нужно постепенно, начиная с отметки в 15 ° C, и с каждым днем увеличивая ее на 4-6 градусов.
Видео-инструкция по устройству электрических полов
Как проложить инфракрасную стержневую систему:
Подключение нагревательных матов:
Последовательность укладки пленочной системы:
Схему с расположением кабеля лучше приложить к паспорт изделия, дополнив его такими данными, как шаг намотки, расстояние от стен, расположение соединительной и концевой муфт.Эти значения могут потребоваться, когда требуются ремонтные работы.
Плитка — один из лучших вариантов напольного покрытия в ванной, ванной или кухне. Он не портится от воздействия влаги и очень прочен. Однако при движении по нему ногам может быть неудобно из-за ощущения холода, потому что этот материал довольно быстро остывает и не удерживает тепло. Именно поэтому инфракрасный теплый пол под плитку — отличный вариант сделать ванную комнату и кухню максимально комфортными.
На строительном рынке существует несколько вариантов организации теплого пола в помещениях — система водяного и электрического типа, последние бывают двух видов — кабельная и пленочная. У каждого из них есть свои достоинства и недостатки, которые могут существенно повлиять на окончательный выбор хозяина дома. И все нюансы следует учитывать еще на этапе проектирования и ремонта.
Водяной пол — это система труб, по которым горячая вода подается от системы централизованного теплоснабжения или от автономных котлов.Такие полы обычно оборудуют стяжкой, но есть варианты, которые можно оборудовать и без заливки цементными смесями.
На заметку! Из-за необходимости заливки стяжки высота потолков в помещении уменьшается минимум на 7-10 см. Также водяные полы не всегда можно устроить в квартирах, расположенных в домах старого фундамента, потому что невозможно подключиться к системе центрального отопления (нагрузка на нее будет слишком высокой).
Пол с электрическим кабелем представляет собой систему, созданную из нагревательного кабеля, проложенного на черновом основании, а также залитого стяжкой. Иногда кабель можно проложить и без заливки цементной смеси. Есть такой этаж, как нетрудно догадаться, от электросети.
— это тоже электрические системы, только подложка нагревается инфракрасным излучением. Система представляет собой тонкопленочные маты, уложенные на пол и выделяющие тепло. Обычно такие полы укладывают поверх залитой стяжки.Одно из главных преимуществ использования IR полов — отсутствие значительного увеличения уровня пола из-за отсутствия необходимости заливки стяжки.
Можно ли стелить пленочный пол под плитку?
Ответить на этот вопрос несложно, но перед этим важно проанализировать условия эксплуатации пола, увидеть рекомендации по укладке системы. В инструкции к утеплителям указано, что их можно укладывать как под ламинат, так и под дерево, в том числе плитку под плитку.Таким образом, монтаж этой системы под плитку может быть безопасным.
На заметку! Напольные системы IR можно укладывать даже на улице под керамогранит, так как такой обогрев не боится воздействия воды. Таким образом, возле дома никогда не будет ледяных дорожек.
Обычно ИК-полы укладывают под ламинат, ковролин и т. Д. По так называемой технологии «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с применением плиточного клея, а иногда и стяжек или смесей для жидких полов.Однако в последних двух случаях важно помнить о некоторых особенностях работы.
В общем, под плитку можно использовать кабельный пол — он, скорее всего, прослужит дольше, чем пленочный, и специально разработан для такого рода работ с напольным отоплением. По крайней мере, для «мокрого» монтажа он идеален. Однако, если укладывать ИК-полы правильно и с соблюдением всех требований безопасности (заземление, работа в сухом помещении и т. Д.), Проблем с ними возникнуть не должно.
Принцип действия пленочных покрытий
ИК полы — это довольно тонкая пленка, между слоями которой расположены полосы из графита (углерода). Именно эти черные полосы являются самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также есть пленочные полы, полностью покрытые карбоном. Пленка выкладывается на подготовленное основание пола, подключается проводами к электросети и начинает нагреваться. Все поверхности вокруг пленки нагреваются инфракрасным излучением.
Инфракрасная пленка — фото
Пол очень быстро нагревается за счет работы пленки, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК-пол работает всего около 20 минут в час. При необходимости система снова запускается и нагревает основание.
Инфракрасный пол имеет самый высокий коэффициент полезного действия по сравнению с другими типами систем обогрева пола. Он довольно быстро нагревается, при этом потребляет очень небольшое количество электроэнергии.Таким образом, это очень экономично.
Пленка отлично подходит для оформления любого типа помещения, будь то спальня, детская, гостиная или ванная с кухней. В этом случае кладка полотен осуществляется в соответствии с расстановкой мебели в комнате — там, где будут находиться крупные предметы (диван, шкафы и т. Д.), Пленка не влезет. Легче всего монтировать только там, где ножки касаются пола — например, на выходе из ванной.
Внимание! Инфракрасные полы бывают двух видов — биметаллические и карбоновые.Первую кладку под плитку категорически нельзя.
Интересно, что, в отличие от других систем отопления, пол IC нагревает не воздух, а окружающие его предметы. Благодаря этому такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а наоборот, обогащает его отрицательно заряженными ионами.
Характеристики инфракрасных обогревателей
Полы
IR легко регулировать по температуре — например, установив термостат на 21 градус, можно добиться максимально комфортной температуры пола.Хотя в целом система обогрева может быть до 50 градусов, но необходимости в этом нет. Поскольку сейчас на рынке достаточно много производителей ИК-систем, найти оборудование по подходящей цене несложно. Монтаж можно произвести самостоятельно и достаточно быстро, и это также положительно скажется на кошельке владельца помещения. А в некоторых случаях ИК-полы можно даже заменить централизованной системой отопления.
Преимущества инфракрасных полов
IC sex имеет массу преимуществ.
- Инфракрасная система отлично обогревает окружающие предметы интерьера. Длина волны 5-20 мкм, что позволяет ей проходить сквозь плитку.
- Отрегулировать температуру с помощью установленной ИК напольной системы достаточно просто, что позволит создать оптимальный микроклимат в любом помещении.
- Такие полы экономичны, тратят мало энергии.
- Здоровье человека не пострадает от значительного электромагнитного излучения, как при прокладке кабельного пола.
- IR могут стать своеобразным ионизатором воздуха.
Полы
ИК теплый пол под плитку — что лучше
Недостатки инфракрасных систем при укладке их под плитку
Но у ИК-полов есть свои недостатки. Особенно это касается варианта, при котором система умещается под плитку.
Инфракрасный теплый пол под плитку: особенности укладки
Устройство ИК полов под плитку не так сложно, как может показаться на первый взгляд.Но есть несколько нюансов, которые важно учитывать. Во-первых, вам нужно побеспокоиться о материалах и инструментах, которые могут вам понадобиться для работы. Это может быть теплоотражающая подложка, непосредственно сама ИК-пленка в необходимом количестве, лента для изоляции проводов, плитка и клей для нее, скотч, гофрированная трубка, гипсокартон, контактные зажимы, полиэтилен, соединительные провода, ножницы и т. Д.
Инфракрасные полы — установка
Для укладки и плитки, и инфракрасной системы отопления понадобится ровное основание.Поэтому его необходимо очистить от мусора и осмотреть на предмет повреждений, выступов. Никакого рельефа на нем быть не должно — все трещины заделывают, а выпуклости рекомендуется зашлифовать.
Также предварительные работы по монтажу системы ИК-пола включают в себя создание схемы укладки ИК-пленки и размещение различных элементов типа терморегулятор. При этом следует учитывать расположение крупногабаритной мебели и места, где пленка не будет монтироваться. Важно помнить, что все провода, идущие от системы отопления к терморегулятору, следует прокладывать в гофре и пазу, который пробивается в стене.Однако облицовывать стены стеной не всегда необходимо. Иногда провода укладывают в пластиковый узкий канал, который крепится к поверхности стены.
Внимание! Обращаться с инфракрасной нагревательной пленкой необходимо осторожно, так как ее довольно легко повредить. И разрезать его только по четко обозначенным линиям разреза. Разрезав пленку в другом месте, можно привести ее в негодность.
Все монтажные работы необходимо проводить при температуре окружающего воздуха выше 0 градусов, а также при влажности не более 60%.Также важно заземлить всю систему. Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки.
Табл. Виды крепления ИК-пленок.
Вид | Описание |
---|---|
Применяется для крепления на поверхность ИК пленок ламината, ковролина. Для монтажа плитки применяется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и самой пленки, затем монтаж слоя защитной пленки (полиэтилена), листов гипсокартона и непосредственно самой плитки, которая фиксируется клеем.В этом случае пленка не подвергается контакту с едкими веществами и прослужит долго. Но вот высота основания в этом случае довольно значительна, что не всегда верно. К тому же такой способ выполнения работ будет стоить дороже. | |
Используется для укладки плитки, плитки, камня и др. Так называемый классический метод. Работы обойдутся дешевле, чем при сухом варианте монтажа, но они намного сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который крепится ИК-пленка.Затем его закрывают полиэтиленовой пленкой, армируют и заливают смесью для наливных полов. Керамическая плитка монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно вводить в эксплуатацию примерно через неделю после укладки плитки. |
Устройство инфракрасного теплого пола под плитку
Рассмотрим, как происходит процесс устройства ИК-пола фирмы LamaHeat мокрым методом.Это особый вид инфракрасного пола, похожий на мелкоячеистую сетку, и он отлично подходит для мокрой укладки.
Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Его отдельные полосы соединены между собой при помощи липкой ленты.
Шаг 3. Эта ткань подключается к электросети с помощью специальных клемм и проводов. Клеммы с вставленными в них проводами зажимаем плоскогубцами.
Шаг 4. Места подключения проводов заизолированы битумной изоляцией с двух сторон.
Шаг 5. Канцелярским ножом вырезают на поверхности теплоизоляции выемки для прокладки в них проводов.
Шаг 6. Концы ИК-листа, где провода не соединены, обязательно изолированы.
Шаг 7. Поверх ИК сетки залит слой наливных полов. Слой тщательно разравнивают и просушивают.
Шаг 8. На пол укладывается плитка. Плитка крепится к поверхности с помощью клея для плитки, наносимого зубчатым шпателем.
Видео — Монтаж ИК пленки под плитку
Видео — Монтаж ИК пленки классического типа под плитку
Пол
IR под плитку можно укладывать, но важно проводить все работы аккуратно и аккуратно, в обязательном порядке соблюдая все правила работы.В противном случае теплые полы такого типа просто не порадуют своей работой хозяина квартиры — они быстро выйдут из строя. В целом такая система достаточно надежна и отличается отменным качеством работы.
Пленочный теплый пол под плитку. Как выбрать и установить инфракрасный теплый пол под плитку? Можно ли укладывать ИК пол под плитку на стенах
Люди, использующие источники бесперебойного питания, могут столкнуться с ситуацией, когда устройство не сможет поддерживать оборудование в рабочем состоянии даже при малейшем скачке напряжения.Это связано с тем, что батарея устройства вышла из строя. В таких случаях восстановление бесперебойного аккумулятора позволяет существенно сэкономить на покупке нового дорогостоящего аккумулятора. Есть несколько методов, которые помогут вам наладить работу вашего оборудования.
По мнению специалистов, выход из строя аккумулятора может быть вызван различными причинами :
- Регулярная недозарядка аккумуляторов в источниках бесперебойного питания — эта причина встречается гораздо чаще других, поскольку источники эконом-класса обычно оснащены зарядные устройства Плохое качество;
- Низкое качество входного сетевого напряжения — из-за этого устройству часто приходится переходить в режим работы от аккумулятора;
- Источники бесперебойного питания заряжены слишком глубоко;
- Причины выхода из строя также могут заключаться в том, что аккумулятор достаточно длительное время находился в разряженном состоянии;
- Сам ИБП может разрядить аккумулятор, но это свидетельствует о неисправности в цепи оборудования;
- Уровень электролита снижается из-за повышения напряжения при зарядке, в результате чего аккумулятор начинает высыхать и терять свои первоначальные качества;
- Работа источника бесперебойного питания в условиях с высокими температурами воздуха
Все вышеперечисленные факторы отрицательно влияют на работоспособность АКБ и приводят к поломкам:
- Активная масса положительно заряженных электродов начинает ползать и крошиться из-за ее расшатывания и потери однородности;
- Ухудшение механической прочности токоотводов;
- Слабое сцепление активной массы;
- Коррозионное разрушение электродов, при котором в электролитах происходят электрохимические процессы окисления и растворения, а материал токоотводов крошится;
- В аккумуляторах ИБП происходит сульфатирование пластин, в результате чего прекращаются обратимые процессы формирования тока.
Использование инфракрасных теплых полов в обустройстве современных квартир связано со стремлением обеспечить максимально комфортные условия в вашем доме. Такие системы теплого пола используются, когда центральное отопление не справляется с обогревом помещения и покрытие пола, по которому перемещаются домочадцы, остается холодным. Укладка инфракрасного пола может производиться под разные виды отделочных материалов, в том числе под плитку, ламинат и линолеум. Самый сложный из этих вариантов — инфракрасный теплый пол под плитку, так как нагревательная пленка в этом случае будет находиться в слое плиточного клея.Как правильно провести все работы по установке инфракрасного покрытия?
Что такое инфракрасные полы?
Теплый инфракрасный пол монтируется с помощью специальной пленки, представляющей собой материал толщиной до 1 мм. Внутри этой пленки находятся компоненты с электрическим приводом, которые нагревают поверхность пола. Характерной особенностью такого пола является то, что система отопления нагревает не воздух в помещении, а предметы, стоящие на поверхности пола, а излучение тепла в помещение обеспечивает заделанная полиэфиром углеродная паста.
ИК-пленка работает от сети при стандартном напряжении 220 Вольт, система подключается с помощью термостатов, входящих в комплект. Такой обогрев жилых помещений достаточно экономичен, так как не требует большого количества электроэнергии.
Инфракрасный пленочный теплый пол можно укладывать в гостиной и спальне под ламинат, а на кухне — под плитку. Для этого используется такая же инфракрасная пленка со стандартными характеристиками. Требуемое сетевое напряжение, обеспечивающее эффективную работу ИК-пола, составляет 220-230 Вольт, а мощность, затрачиваемая на метр площади помещения, может быть разной — в пределах от 150 до 440 Вт.Чтобы узнать, какая пленка вам нужна, вам понадобятся инструкции для конкретного типа ИК-покрытия. Пленки с показателями 150 Вт могут прогреть пол до +45 градусов, а 440 Вт — до +80. Принимая во внимание эти параметры, рекомендуется выбирать инфракрасный материал.
Инфракрасный пол, уложенный под плитку или другое отделочное покрытие, является пожаробезопасным, так как даже при максимальной мощности термопленки 440 Вт максимально возможная температура не превышает порог плавления этого материала +264 градуса.
Среди преимуществ использования ir-полов для обогрева жилых помещений можно отметить бесшумность их работы и простоту процесса монтажа. Монтаж покрытия несложный и может производиться самостоятельно. Теплый пол на основе термопленки не помешает вашему домашнему отдыху. Такое покрытие не вызывает вибрации, не снижает уровень кислорода в воздушном пространстве квартиры и не пахнет при эксплуатации.
Инфракрасный пол, который проходит под линолеум или декоративную отделку из другого материала, не только прост в установке, но и довольно практичен.Тепло, исходящее от материала, равномерно распределяется по всей обогреваемой площади и практически сразу ощущается под ногами, так как для прогрева верхнего слоя покрытия требуется минимум времени. Инфракрасные полы не сушат воздух жилых помещений и не пылят, что имеет большое значение для здоровья домочадцев.
Среди эксплуатационных характеристик ИК-покрытия можно отметить возможность регулировки необходимого уровня температуры с помощью термостата. Соединение ТЭНов внутри пленки носит параллельный характер, из-за чего пол будет нагреваться, даже если одна из секций испортится и перестанет нагреваться.
Монтаж инфракрасных пленок под плитку
Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как этот вариант организации теплого пола характеризуется уязвимостью термопленки по отношению к плиточному клею. Сама ИК-пленка отличается низкой степенью адгезии; его поверхность плохо сцепляется со следующим слоем конструкции пола. Поэтому заливка уложенной термопленочной цементной стяжки или установка плитки может привести к тому, что пол окажется плавающим.Этот недостаток вызывает проблемы с дальнейшим использованием готового пола.
Клеи для плитки обычно состоят из щелочного и корродирующего полиэстера. Пленка воды растворится при воздействии веществ, входящих в состав клея, что может привести к короткому замыканию и разрушению всего покрытия.
Как установить пленочный пол под керамическую плитку своими руками? Приступить к работе необходимо с подготовки рабочей поверхности: ее очищают от грязи и мусора, при необходимости выравнивают, промывают и просушивают.Затем на нее укладывается теплоотражающий материал. Это может быть фольга или пробка, можно подобрать любой подходящий … Утеплитель укладывается на поверхность пола полосами, которые приклеиваются строительным скотчем. Все стыки материала должны быть хорошо скреплены, а металлизированная сторона должна быть сверху.
Далее можно монтировать сам теплый пол, который по окончании работы прячется под плитку. Пленка растекается по теплоотражающему слою, всегда без стыков внахлест.Все стыки необходимо делать аккуратно и не переезжать друг друга, перекрытие термопленки может привести к короткому замыканию. ИК-пленку нельзя укладывать на всю площадь пола в помещении, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, топить которую не имеет смысла. Если вы устанавливаете инфракрасный пол по всей комнате, то в местах, где будет стоять мебель, нужно подумать о возможности вентиляции.
Термостат монтируется в стену в удобном для вас месте, а датчик температуры монтируется внутри пола между слоями стяжки. Эти два устройства должны быть синхронизированы, чтобы можно было получать достоверную информацию о включенных температурных режимах при дальнейшей эксплуатации ir-floor.
Специалисты рекомендуют протестировать готовое ИК-покрытие перед укладкой плитки, чтобы исключить существующие проблемы, так как после укладки плитки это сделать будет очень проблематично.Если проблем не обнаружено, то можно приступать к монтажу кафельного покрытия. Включить инфракрасный пол можно будет через месяц после всех работ, когда стяжка и клей полностью высохнут.
ИК пленка для линолеума
Инфракрасный теплый пол под линолеумом имеет ряд своих особенностей, связанных с напольным покрытием самого линолеума на инфракрасную пленку. Использование инфракрасных полов в сочетании с покрытием линолеумом можно считать оптимальным вариантом для тех, кто хочет обустроить теплый пол и иметь покрытие из этого ПВХ-материала.Линолеум под воздействием инфракрасной пленки равномерно прогреется до определенной температуры, поэтому перегрев и плавление чистового покрытия пола исключены.
При мощности пленки 150 Вт линолеум не набухает и не отделяется от основы, не размягчается и не рвется, не меняет цвет и не выделяет вредных веществ … Применение пленки большей мощности для покрытия из линолеум использовать не рекомендуется, так как в этом случае лист линолеума может перегреться.
Инфракрасный теплый пол, который в дальнейшем будет использоваться в качестве основы под линолеум, укладывается следующим образом.Сначала очищается и подготавливается поверхность, затем укладывается теплоотражающий слой и укладывается сама пленка. Эти работы выполняются в том же порядке, что и при укладке инфракрасных пленок под плитку. Затем специалисты рекомендуют перед укладкой листа линолеума уложить на пол слой фанеры. Это необходимо для обеспечения ровной поверхности финишного покрытия и защиты нагревательных элементов пленки, которые могут выйти из строя в местах с высокой проходимостью.
Сам линолеум стелется обычным способом; в маленьких помещениях его можно не прикрепить к фанере с помощью клея, а просто намазать.Готовое покрытие рекомендуется эксплуатировать при температуре до +28 градусов, чтобы исключить выделение вредных веществ и не снизить качество линолеума как напольного покрытия.
ИК-покрытие для ламината
Полы
IR используются не только для облицовки линолеумом и плиткой, но и для укладки под ламинат. Использование инфракрасной пленки связано с тем, что ламинат — это разновидность легкого напольного покрытия, которое быстро нагревается. Это позволяет говорить об эффективности и экономичности.это метод организации дополнительного отопления жилища.
Плитка — один из лучших вариантов оформления напольного покрытия в ванной, туалете или кухне. Он не портится от влаги и очень прочен. Однако при ходьбе по нему ногам может быть неприятно ощущение холода, потому что этот материал довольно быстро остывает и не согревает. Именно поэтому инфракрасный пол с подогревом под плитку — отличный вариант сделать как ванную комнату, так и кухню максимально комфортными.
На строительном рынке существует несколько вариантов организации теплого пола в помещениях — это водопроводная и электрическая системы, причем последние бывают двух видов — кабельные и пленочные. У каждого из них есть свои достоинства и недостатки, которые могут существенно повлиять на окончательный выбор хозяина дома. И все нюансы следует учитывать еще на этапе проектирования дизайна и ремонта помещения.
Водяной пол — это система труб, по которым течет горячая вода от централизованной системы отопления или от автономных котлов.Такие полы обычно оборудуют стяжкой, но есть варианты, которые можно оборудовать без заливки цементных смесей.
На заметку! В связи с необходимостью заливки стяжки высота потолка в комнате уменьшается минимум на 7-10 см. Также водяные полы не всегда можно устраивать в квартирах, расположенных в домах старого фонда, из-за невозможности подключения к системе централизованного отопления (нагрузка на нее будет слишком велика).
Электрокабельный пол — это система, созданная из греющего кабеля, уложенного на грубое основание, а также заполненного стяжкой. Иногда кабель можно проложить без затирки. Работает такой пол, как нетрудно догадаться, от электросети.
— это тоже электрические системы, только основание обогревается инфракрасным излучением. Система состоит из тонкопленочных матов, уложенных на пол и выделяющих тепло. Обычно такие полы укладывают поверх налитой стяжки. Одно из главных преимуществ использования ИК полов — отсутствие значительного подъема уровня пола из-за отсутствия необходимости заливки стяжки.
Можно ли укладывать пленочный пол под плитку?
Ответить на этот вопрос несложно, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным листам указано, что их можно устанавливать как под ламинат, так и под дерево, а также под кафельную плитку. Таким образом, монтаж этой системы под плитку может быть безопасным.
На заметку! Напольные системы IR можно укладывать даже на улице под керамогранитными плитами, так как такой обогрев не боится попадания воды.Таким образом, возле дома никогда не будет дорожек, покрытых льдом.
Обычно инфракрасные полы укладывают под ламинат, ковролин и т. Д. По так называемой технологии «сухой укладки». Но, тем не менее, их укладывают под плитку, но с применением плиточного клея, а иногда и стяжек или смесей для наливных полов. Однако в последних двух случаях важно помнить некоторые особенности работы.
В общем, под плитку можно использовать кабельный пол — он, скорее всего, прослужит дольше, чем пленочный, и представляет собой тип теплого пола, специально разработанный для этого типа работ.По крайней мере, для «мокрого» монтажа он идеален. Однако, если укладывать ИК-полы правильно и с соблюдением всех требований безопасности (заземление, работа в сухом помещении и т. Д.), Проблем с ними возникнуть не должно.
Как работают пленочные покрытия
Полы
IR представляют собой довольно тонкую пленку с полосами графита (углерода) между слоями. Именно эти черные полосы и являются теми нагревательными элементами, из-за которых система начинает выделять тепло. Также есть пленочные полы, полностью покрытые карбоном.Пленка выкладывается на подготовленное основание пола, подключается проводами к электросети и начинает нагреваться. Все поверхности вокруг пленки нагреваются инфракрасным излучением.
Инфракрасная пленка — фото
Пол очень быстро нагревается за счет работы пленки, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК-пол работает только около 20 минут в час. При необходимости система снова запускается и нагревает основание.
Инфракрасный пол имеет самый высокий коэффициент полезного действия по сравнению с другими типами систем теплого пола. Он довольно быстро нагревается, при этом потребляя очень небольшое количество электроэнергии. Таким образом, это очень экономично.
Пленка отлично подходит для установки в помещении любого типа, будь то спальня, детская, холл или ванная с кухней. В этом случае полотна укладываются в соответствии со схемой расстановки мебели в комнате — где крупногабаритные предметы (диван, шкафы и т. Д.).) будет стоять, пленка не подходит. Самый простой способ — монтировать только там, где ноги касаются пола — например, на выходе из ванной.
Внимание! Инфракрасные полы бывают двух видов — биметаллические и карбоновые. Первый нельзя класть под плитку.
Интересно, что, в отличие от других систем обогрева, инфракрасный пол нагревает окружающие предметы, а не воздух. Благодаря этому такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а наоборот, обогащает его отрицательно заряженными ионами.
Характеристики инфракрасных обогревателей
Полы
IR легко регулируются по температуре — например, установив термостат на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом систему можно нагреть до 50 градусов, в этом нет необходимости. Так как сейчас на рынке появилось довольно много производителей ИК-систем, вы легко можете подобрать оборудование по подходящей цене … Монтаж можно произвести самостоятельно и достаточно быстро, что также положительно скажется на кошельке владельца Оснащение комнаты.А в некоторых случаях инфракрасные полы могут даже заменить централизованную систему отопления.
Преимущества инфракрасного пола
Пол
IR имеет ряд преимуществ.
- Инфракрасная система отлично обогревает окружающие предметы интерьера. Длина волны 5-20 мкм, что позволяет ей проходить сквозь плитку.
- Регулировать температуру в установленных системах инфракрасных полов достаточно просто, что позволяет создать оптимальный микроклимат в любом помещении.
- Такие полы экономичны, потребляют мало электроэнергии.
- Здоровье человека не пострадает от значительного электромагнитного излучения, как при прокладке кабельного пола.
- IR могут стать своего рода ионизатором воздуха.
Полы
Инфракрасный теплый пол под плитку — какой лучше
Недостатки инфракрасных систем при укладке их под плитку
Но у ИК полов есть и недостатки. Особенно это актуально для варианта, при котором система укладывается под плитку.
Инфракрасный теплый пол под плитку: особенности монтажа
Устройство инфракрасных полов под плитку не так сложно, как может показаться на первый взгляд. Но есть несколько нюансов, которые важно учитывать. Сначала вам нужно побеспокоиться о материалах и инструментах, которые могут вам понадобиться для работы. Это может быть теплоотражающая подложка, непосредственно сама ИК-пленка в необходимом количестве, лента для изоляции проводов, плитка и клей для нее, скотч, гофрированная трубка, гипсокартон, контактные зажимы, полиэтилен, провода для подключения, ножницы и т. Д. .
Инфракрасный пол — установка
Для укладки как плитки, так и систем инфракрасного отопления необходимо ровное основание. Поэтому его необходимо очистить от мусора и осмотреть на предмет повреждений и выступов. На нем не должно быть никакого рельефа — все трещины заделаны, а выпуклости рекомендуется стачивать.
Также предварительные работы по монтажу системы ИК-пола включают в себя создание схемы укладки ИК-пленки и размещение различных элементов, например, терморегулятора.При этом следует учитывать как расположение крупногабаритной мебели, так и место, где пленка не будет монтироваться. Важно помнить, что все провода, идущие от системы отопления к терморегулятору, необходимо проложить в гофре и пробить в стене паз. Однако долбить стены не всегда необходимо. Иногда провода заправляют в узкий пластиковый канал, который крепится к поверхности стены.
Внимание! Обращаться с инфракрасной нагревательной пленкой необходимо осторожно, так как ее довольно легко повредить.И режут только по четко обозначенным линиям разреза. Обрезка пленки в другом месте может сделать ее непригодной для использования.
Все монтажные работы проводить при температуре воздуха выше 0 градусов, а также при влажности не более 60%. Также важно обязательно заземлить всю систему. Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки.
Табл. Виды монтажа ИК пленки.
Вид | Описание |
---|---|
Применяется для установки на поверхность ИК пленки, ламината, ковролина. Применяется для монтажа плитки, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем — установку слоя защитной пленки (полиэтилена), листов гипсокартона и непосредственно самой плитки, которая фиксируется клеем.В этом случае пленка не подвергается контакту с едкими веществами и прослужит долго. Но высота основания в этом случае оказывается довольно значительной, что не всегда актуально. К тому же такой способ работы будет стоить дороже. | |
Применяется для укладки плитки, плитки, камня и др. Так называемый классический метод. Работа обойдется дешевле, чем сухой монтаж, но намного сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который крепится ИК-пленка.Затем его накрывают полиэтиленовой пленкой, армируют и заливают смесью для наливных полов. Керамическая плитка монтируется классическим методом (с помощью клея) поверх этого слоя после того, как он высохнет. Систему теплого пола можно вводить в эксплуатацию примерно через неделю после укладки плитки. |
Монтаж инфракрасного теплого пола под плитку
Рассмотрим, как осуществляется установка ИК-пола от LamaHeat мокрым способом.Это особый вид инфракрасного пола, который выглядит как мелкая сетка и отлично подходит для влажной укладки.
Шаг 1. Основание пола тщательно очищается от мусора. Затем на него укладывается лавсановая теплоотражающая подложка. Его отдельные полоски соединены между собой скотчем.
Шаг 3. Это полотно подключается к электросети с помощью специальных клемм и проводов. Клеммы с вставленными в них проводами зажимаем плоскогубцами.
Шаг 4. Соединения проводов изолированы кусочками битумной изоляции с обеих сторон.
Шаг 5. С помощью канцелярского ножа на поверхности теплоизоляции вырезаются выемки для прокладки в них проводов.
Шаг 6. Концы ИК-ткани, где провода не соединены, обязательно заизолированы.
Шаг 7. Поверх ИК сетки заливается слой наливных полов.Слой тщательно разравнивают и просушивают.
Шаг 8. Укладка плитки на слой наливного пола. Плитка крепится к поверхности с помощью плиточного клея, наносимого зубчатым шпателем.
Цены на ИК-пленку для теплого пола
инфракрасный теплый пол
Видео — Монтаж ИК пленок под плитку
Видео — Монтаж ИК пленки классического типа под плитку
Укладка ИК пола под плитку возможна, но важно проводить все работы аккуратно и аккуратно, обязательно соблюдая все правила работы.В противном случае теплые полы такого типа просто не порадуют своей работой хозяина квартиры — быстро выйдут из строя. В целом такая система достаточно надежна и отличается отменным качеством работы.
Цугунов Антон Валерьевич
Время чтения: 4 минуты
Для создания комфортных условий в помещениях, где пол выложен плиткой, часто применяется система теплых полов. Традиционно в тандеме с плиткой используется водяной или электрический обогрев, осуществляемый с помощью кабеля или нагревательных матов.Однако многих интересует, можно ли под плитку положить инфракрасный теплый пол. Давайте узнаем, как это сделать и насколько уместно такое сочетание.
Виды теплых полов
Современные технологии теплых полов подразумевают два типа источников тепла: воду и электричество.
Полы с водяным подогревом
Это трубы с теплоносителем, помещенные под тонкую стяжку и напольное покрытие. По сути, это доработанные радиаторы отопления. Поэтому этот вид отопления можно использовать как в сочетании с традиционной схемой, дополняя ее, так и самостоятельно, полностью заменив.К недостаткам водяных полов можно отнести:
- Значительный объем стяжки, что не только уменьшает высоту помещения, но и значительно увеличивает нагрузку на пол.
- Возможность протечки при протечке системы, что чревато затоплением соседей снизу. А это может привести к очень значительным финансовым потерям.
- При отключении электричества или горячей воды в холодную погоду трубы такого теплого пола могут разморозиться.Как итог — масштабный ремонт системы.
- довольно сложный, поэтому не каждый может сделать это своими руками.
Электрические теплые полы
По большей части делятся на три группы:
- Кабельные. Нагревательный элемент выполнен в виде кабеля, закрепленного на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также достаточно прочной стяжки высотой от 30 до 50 мм.
- Нагревательные маты. Чаще всего это тот же кабель, но закрепленный на стекловолоконной сетке. Такие теплые полы намного проще укладывать и требуют меньше стяжки — до 30 мм. Плиточный клей также может играть роль стяжки: в его толщине укладываются нагревательные маты.
- Пленка: нагревательные элементы размещены в довольно тонкой пленке. По материалу нагревательных элементов различают углеродные и биметаллические (медь и алюминий) типы пленочных теплых полов. В отличие от первых двух групп систем электрообогрева, передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.
Можно ли сочетать пленочные теплые полы и керамическую плитку?
Перед тем, как укладывать инфракрасный пол под плитку, стоит определиться: а стоит ли? Мнения профессионалов по этому поводу неоднозначны.
Установка инфракрасного теплого пола в первую очередь целесообразна для таких типов полов, как ламинат, линолеум, ковролин. Но с плиткой дело обстоит сложнее.
Противники укладки пленочных теплых полов под плитку приводят следующие аргументы:
- Сама нагревательная пленка имеет крайне низкую адгезию, что приводит к риску отслоения стяжки или клея с нее.Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
- Более высокое потребление энергии, чем у нагревательных кабелей или матов.
- Нельзя исключить постепенную коррозию пленки клеями на щелочной основе.
- Уложить пленочный теплый пол под плитку довольно сложно. Необходимо соблюдать максимальную осторожность и аккуратность. При этом кабельные или матовые ТЭНы установить достаточно просто для достижения желаемого эффекта.
Но есть ряд преимуществ этого материала, учитывая которые, можно принять решение об укладке инфракрасного теплого пола под плитку:
- Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту помещения, то пленочные полы — единственный вариант обеспечить обогрев плитки. Стяжка требуется не более 8-10 мм.
- Такие теплые полы надежнее. Если элементы соединить параллельно, то выход из строя одного из них не приведет к выходу из строя всей системы.Повреждение кабеля или проводящей цепи мата неизбежно приведет к неработоспособности системы обогрева.
- Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.
Учитывая особенности системы, можно сделать вывод о целесообразности использования инфракрасных пленочных полов под плитку в небольших помещениях с низкими потолками.
Подготовительные работы
Как и любые другие системы теплых полов, инфракрасная пленка требует тщательной подготовки основания:
- Необходимо устранить выступы и имеющиеся на поверхности основания.
- Для проводки и установки термостата в стене проделываются пазы. Как правило, термостат ставится возле переключателя. Это более удобно. При необходимости проделайте в полу канавку для датчика температуры.
- Уложен слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей фольгированной поверхностью. Утеплитель укладывается фольгой вверх, чтобы тепло уходило обратно в комнату, и крепится к основанию металлизированным скотчем.
Запрещается устанавливать утеплитель по периметру помещения на расстоянии 20 см от стены. Это сделано для того, чтобы обеспечить более надежное крепление к краю плитки.
- Необходимо проклеить пол по периметру специальной токопроводящей лентой. Он послужит своеобразным заземлением. ТЭНы необходимо запитать по отдельной линии с обязательным использованием УЗО.
- Составлена схема кладки. Отопление не делается под тяжелую стационарную мебель; от стен необходимо отступить не менее 40 см.
В целях экономии класть инфракрасную пленку под плитку можно только в тех местах, где вы будете гулять. Получается этакая теплая тропинка.
Укладка нагревательной фольги
В комплект инфракрасных теплых полов обязательно входит подробная инструкция по укладке. Многие производители даже поставляют товар в комплекте с компакт-дисками, где все пошагово описано. Но будет полезно знать некоторые нюансы укладки пленки:
- Пленка укладывается не сплошным массивом, а с интервалом 50–100 мм.
- Полосы не должны перекрывать друг друга.
- Клейкая лента используется для фиксации элементов на теплоизоляции.
- Необходимо разрезать пленку по специальным линиям реза.
- Элементы контактами лучше размещать в том направлении, где находится термостат. Это сократит длину проводов.
- Чтобы провода не выступали над поверхностью пленки в теплоизоляции, под них можно сделать специальные бороздки.
- По инструкции к медной полосе крепится хомут для подачи электричества. После подключения проводов все контакты необходимо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
- Установлен датчик температуры. Может располагаться в специальной канавке, в гофрированной трубке. Его конец надежно закрывается колпачком. В другом варианте размещения он крепится под пленку, для чего в утеплителе вырезается отверстие соответствующей формы.
- Идет подключение к термостату. Если вы не уверены в своих силах, то лучше воспользоваться услугами профессионального электрика.
- После проверки работоспособности системы укладывается слой обычной полиэтиленовой пленки, который фиксируется скотчем.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Полусухая стяжка пола
Попробуем ответить на актуальный вопрос наших клиентов, которые перед посещением нашего Центра прочитали ряд статей на сайтах по продаже инфракрасных пленочных теплых полов.
В свете расширения Южной Кореи значительно увеличилось количество новых дилеров, предлагающих инфракрасную пленку (нагревательный материал) различного дизайна … Пленки предлагаются в любое время, в любом месте и в любом месте. При этом продавцов не смущают ни строительные нормы, ни стандарты электробезопасности, ни даже законы физики. В том числе предлагается использование ИК-пленок для керамической плитки.
Сразу отбросим все чудодейственные свойства ИК-пленки.Это ионизация воздуха !!!, антиаллергенный эффект ???, нейтрализация запахов))), понижение уровня электромагнитных полей, повышение КПД и т. Д. Ну а главная фишка конечно же фантастически малая мощность потребление.
Пленка, уложенная под плитку, представляет собой не что иное, как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому что инфракрасные (ИК) лучи не проникают в цементно-песчаную стяжку, плиточный клей и саму плитку. Вообще непрозрачных материалов, пропускающих инфракрасные лучи, очень мало.Например, кристаллы кремния …
Итак, у нас есть горячая пленка, которая нагревает только контактирующие с ней материалы, которые, в свою очередь, передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепло в пленке такой же, как у любого электрического нагревателя — близок к 100%. А для того, чтобы нагреть пол до комфортной температуры, любой вид электрического теплого пола — тонкие маты, инфракрасная пленка и нагревательные кабели — будет расходовать примерно столько же ватт / час электроэнергии.
Теперь рассмотрим варианты укладки пленки под плитку.
1. Вариант КНАУФ «Супер пол»
Кнауф Суперфлор — сборный элемент пола, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500х500х10 мм со смещением друг относительно друга в двух перпендикулярных направлениях на 50 мм. Общая толщина 20 мм. Конструкции с применением Кнауф Суперпол используются для устройства оснований под отделочные покрытия как для железобетонных, так и для деревянных полов… Они подходят для любого типа современных полов (линолеум, паркет, керамическая плитка и т. Д.). Приступать к укладке напольного покрытия можно сразу после высыхания клея, которым были соединены элементы пола между собой. Для приклеивания элементов пола при укладке используются клеи, поставляемые предприятиями группы Knauf. Пока клей не застынет, саморезы для ГВЛ надежно фиксируются.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, можно заменить пенополистирольными плитами.
Есть опасность повредить пленку излишне закрученными саморезами и затруднения при установке пленки на больших площадях. Кроме того, недоступны труднодоступные самодельные стыки кусков пленки.
Вариант 2 , когда поверх пленки укладывается лист ЛСУ, ЦСП, ГВЛ.
Предлагается многими поставщиками пленочных напольных покрытий.
При таком варианте монтажа возникают проблемы с надежной фиксацией листового защитного материала … При фиксации саморезами можно попасть в токоведущие дорожки пленки, а также нарушить гидроизоляцию помещения.
3. Вариант с плёночным заполнением Непосредственно стяжкой или клеем отметаем как доказанную неправоту.
Заключение
Что в итоге? Плюс инфракрасная пленка под плитку есть одна — цена самой пленки
… В этом преимущество классической полосатой пленки. Многослойные пленки со сплошным углеродным слоем во много раз дороже.
Минусов мало, но …
1. Меньшая надежность по сравнению с классическими кабельными системами, собираемыми на заводе.Самое слабое место — соединение токоведущих шин с силовыми проводами производится на месте вручную
2. Усложнение конструкции перекрытия за счет дополнительных слоев и, соответственно, его удорожания .
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Заземляющая фольга существует, но она дороже классического тонкого сетчатого нагревательного мата, предназначенного для укладки под плитку. К тому же нагревательные пленки неэкранированы, зачем нужен дополнительный электромагнитный фон под ногами.
4. Невлагостойкость. Места соединения пленки с питающим проводом не герметичны, а это значит, что при прорыве трубы влага может просто закоротить всю систему, либо фазное напряжение будет на поверхности плитки.
Принцип действия
, правила устройства
Пленочный инфракрасный теплый пол
Еще совсем недавно для обогрева использовался только кабельный или водяной теплый пол. Однако в развитых странах уже широко применялась новая революционная технология, о которой в России знали немногие — пленочный пол.Прошло время, и сегодня инфракрасный теплый пол очень популярен. Система доступна для создания комфортных теплых пространств в частных домах, офисных помещениях и квартирах.
Содержание
- Пленочная конструкция пола
- Принцип работы лучистого инфракрасного обогревателя
- Преимущества инфракрасной пленки
- Использование системы пленочного отопления
- Совместимость полов
- Инфракрасный теплый пол
- Подготовка к установке пленочной системы
- Процесс укладки инфракрасной пленки
- Подключение датчика температуры и терморегулятора
Конструкция пола из пленки
Что такое инфракрасный теплый пол — разобраться в этом вопросе помогут отзывы потребителей.Это система отопления, в основе которой лежит нагревательная пленка. Излучающий инфракрасный обогреватель конструктивно состоит из таких частей. Нагревательный элемент выполнен в виде токопроводящих полос с шагом 15 миллиметров, которые изготовлены по технологии Carbon NanoTube.
Инфракрасная пленочная конструкция пола
Электроэнергия подается по медно-серебряным проводам. С обеих сторон вся система герметично ламинирована полимером, устойчивым к факторам окружающей среды, а также обладающим улучшенными огнестойкими, водонепроницаемыми и электроизоляционными свойствами.Подключение к сети осуществляется параллельно через термостат.
Высокое качество материалов, плотность стыка, огнестойкое полиэтиленовое покрытие, а также использование адсорбирующего углеродного осаждения гарантируют высокий уровень безопасности и бесперебойную работу нагревателей. При механическом повреждении выйдет из строя только поврежденный участок, а вся система продолжит работать.
Желательно установить в доме инфракрасный теплый пол — технические характеристики тому доказательство.Конструктивные особенности системы способствуют равномерному распределению нагрева по поверхности и стабильности температуры в помещении.
Принцип работы лучистого инфракрасного обогревателя
Инфракрасная система теплого пола работает от сети. В домах с нормальной теплоизоляцией среднесуточное потребление электроэнергии приближается к 25-50 Вт на 1 квадратный метр в час.
Управление электрическим терморегулятором позволяет минимизировать затраты электроэнергии на отопление за счет оперативного регулирования температуры во всех помещениях.Наряду с этим достигается максимальный комфорт для людей в жилье.
Принцип работы инфракрасного обогревателя
Особенности конструкции, установка теплого пленочного пола и принцип его работы исключает наличие в помещении электромагнитного поля, которое присутствует в любой системе кабельного типа. При подключении пленка излучает длинные инфракрасные лучи и анионы — отрицательно заряженные ионы.
Тепло, создаваемое инфракрасным обогревателем, благоприятно сказывается на здоровье человека и ощущается по сравнению с солнечным светом.Чтобы направить тепловой поток не на обогрев соседей снизу потолок, а на обогрев пола в своем доме, принято использовать теплоотражающую подложку. Энергия, выделяемая инфракрасными полами, согревает не окружающий воздух, а предметы.
Преимущества инфракрасной пленки
Инфракрасный обогреватель быстро реагирует на изменения внешней среды, поэтому комната быстрее нагревается. Установка пленочного теплого пола подразумевает отключение отопления, когда в помещении стало теплее.
Преимущества системы теплых полов: схема сравнения с работой центрального отопления
Необходимо перечислить основные достоинства такой пленки:
- равномерное обогрев помещения;
- энергосбережение;
- повышение эффективности использования энергоносителя по сравнению с конвективным типом отопления;
- исключено охлаждение и перегрев помещения, а также замерзание самой системы;
- уменьшение запыленности помещения;
- полная независимость от графика центрального отопления;
- стелс в салоне;
- расходы на техническое обслуживание не включены;
- нет ощущения духоты;
- поддержание естественной влажности;
- бесшумная работа;
- простота сборки и разборки.
Использование пленочных систем отопления
Системы теплых полов используются для установки под потолком и напольными покрытиями, а также используются в стеновых панелях и любых криволинейных поверхностях, не опасаясь деформации. Однако пленочный теплый пол нанотермический не предназначен для установки на открытом воздухе без какой-либо защиты.
Применение теплых полов в жилищном строительстве: для создания комфортной температуры отапливается самая необходимая зона.
Система теплых полов применяется для обогрева помещений различного назначения.При необходимости инфракрасную пленку можно использовать как временный или дополнительный вариант обогрева. Кроме того, инфракрасные полы рационально использовать в зданиях, в которых просто нет стационарного отопления. В качестве аварийного источника отопления желательно установить теплый пол.
Инфракрасный пленочный теплый пол подходит для обогрева больниц, школ, детских садов, гостиниц и других общественных зданий. Подобные системы можно использовать в сельском хозяйстве, промышленных помещениях и в целом где угодно.
Кроме того, домовладельцы и предприниматели сами ищут новые способы использования пленки — например, для обогрева разного оборудования и нагревательных емкостей.Но наиболее популярен инфракрасный обогреватель для обогрева квартир, частных и загородных домов.
Совместимость с полом
Инфракрасный обогреватель совместим со всеми типами напольных покрытий. Система пленочного обогрева подходит для установки под светлые покрытия — ламинат и паркет, ковролин и линолеум. Подключение пленочных нагревателей в этом случае не требует особых профессиональных навыков и не требует сложных технологических решений.
Инфракрасный пол, совместимый с любым типом пола
В то же время, при наличии у человека достаточного опыта в проведении строительно-монтажных работ пленочный теплый пол можно безопасно укладывать под любые виды камня, композит и керамику. материалы.Надежность и экономичность этого отопления во многом превосходит существующие на рынке традиционные системы водяного и кабельного теплого пола.
Толщина пленки всего 0,4 миллиметра, а это в свою очередь позволяет устанавливать утеплитель прямо под полом, не опасаясь за его покрытие. Инфракрасная система отличается невысокой температурой нагрева, но при этом достигается максимальная теплоотдача.
Система теплых полов, сделанная на основе резистивной пленки, не нагревается выше 45 градусов Цельсия.Это благотворно влияет на человеческий организм и напольное покрытие. К тому же любой интерьер можно воплотить в жизнь, не отказываясь от комфортных теплых полов.
Инфракрасный теплый пол
Инфракрасная пленка может быть установлена самостоятельно. Монтаж инфракрасного теплого пола не так уж и сложен, стоит лишь подробно изучить инструкцию и рассчитать необходимое количество материала. Систему можно штабелировать не по всей площади, а до 70-80% необходимого обогреваемого помещения без снижения качества обогрева.
Подготовка к установке пленочной системы
Если вы планируете покрыть ковролин или линолеум, то подойдет любой тип утеплителя, толщина листа должна достигать всего 3 — 5 миллиметров. Если на пол предполагается укладывать керамическую плитку, рекомендуется использовать теплоизоляцию из технической пробки, толщина которой составляет 2 миллиметра.
Подготовка к устройству пленочного пола включает в себя обязательный этап — разработку схемы
При устройстве теплого пленочного пола стоит заранее определиться с местом расположения терморегулятора и составить монтажную схему для разметки инфракрасная пленка правильно на полу.Укладывать материал следует на открытых участках пола, где не будет располагаться мебель.
Процесс укладки инфракрасной пленки
Как установить пленочный теплый пол своими руками? На подготовленную очищенную поверхность пола укладывается теплоизоляционный материал. Пленку следует разрезать на полосы необходимого размера по специальным обозначенным на ней линиям. После этого пленку необходимо разложить на полу по составленной схеме монтажа с контактами к стене, где будет установлен терморегулятор, и с медной полосой.
Схема подключения без перекрещивания проводов
Тогда стоит подключить пленку к проводке, установив контактные зажимы по краям медной полосы и подключив к ним контактные провода. Все места подключения провода к зажимам и места разреза инфракрасной пленки рекомендуется изолировать битумной изоляцией.
Стандартная инфракрасная установка пленки
Подключение датчика температуры и терморегулятора
Датчик температуры пола подключается снизу пленки и также обязательно изолирован.Когда монтаж пленочного теплого пола закончен, все провода и контакты подключены, нужно установить терморегулятор, изолировать контакты и подключить прибор к электросети.
Подключение термостата — заключительные работы
Для дополнительной защиты поверх теплого пола нужно уложить полиэтиленовую пленку. Система пленочного пола имеет много скрытых контактов, в отличие от кабельного пола, поэтому обязательно проверьте новый инфракрасный пол. Поверхность должна быть равномерно прогрета без искр и нагрева места соединения контактов.
И только после этого можно приступать к укладке чистового паркета. Если необходимо укладывать керамическую плитку, то после работы следует дать стяжке под ней высохнуть в течение 20 дней, после чего можно использовать систему подогрева пола.
Таким образом, инфракрасный теплый пол не зря называют революционной технологией на рынке систем отопления. Монтаж пленки можно производить в помещениях разной направленности, так как материал имеет ряд преимуществ. С другой стороны, монтажные работы может выполнить даже человек, не имеющий профессиональных строительных навыков.Все это объясняет огромную популярность продукта.
Преимущества инфракрасных систем обогрева, Carbontec® Advantages
Что такое инфракрасное излучение?
Инфракрасное тепло — это форма электромагнитного излучения, которое находится сразу за красным концом видимого светового диапазона электромагнитного спектра. Иногда слово «излучение» ошибочно связывают с вредным воздействием, но на самом деле излучение — это просто процесс выделения энергии. Как и излучение видимого света, инфракрасное излучение на 100% безопасно, и даже наши тела излучают инфракрасное излучение .
Инфракрасное тепло — основная причина, по которой нам становится тепло, когда солнце светит посреди холодного дня. Наше восприятие подсказывает, что если бы температура воздуха была минусовой, то нам тоже было бы холодно. Однако это восприятие не совсем верно, потому что тепловая энергия может передаваться посредством электромагнитных волн, точно так же, как солнце нагревает нашу планету на расстоянии 93 миллионов миль от . Эти волны поглощаются нашими телами и предметами в нашем доме или на работе, создавая теплое восприятие и ощущение окружающей нас среды.
Carbontec ® Обогрев
Инфракрасное лучистое отопление работает путем преобразования электричества в инфракрасную тепловую энергию, которая направляется на твердые поверхности, такие как потолки или пол, для обогрева комнаты. Излучаемая инфракрасная энергия поглощается и отражается от поверхности комнаты, так что тепло распределяется равномерно. Лучистая энергия нагревает предметы в вашем доме или офисе; объекты, обладающие теплоемкостью, позволяющей дольше оставаться в тепле.
И наоборот, движущийся или циркулирующий воздух практически не имеет теплоемкости, как в случае с традиционными комнатами с конвекционным обогревом. При использовании обычных обогревателей, когда ощущение тепла в основном зависит от температуры воздуха, немедленное воздействие холодного ветра нарушит ваше ощущение тепла. Например, когда дверь открывается, горячий воздух быстро улетучивается, и вам нужно повторно нагреть комнату, чтобы снова стало тепло. Инфракрасное лучистое отопление более эффективно сохраняет тепло и помогает сохранить уют в доме или на работе. При использовании лучистого отопления ощущение тепла не исчезнет сразу даже с открытыми окнами, потому что Carbontec® нагревает твердые поверхности непосредственно .
Конвекционное отопление
Лучистое тепло работает не так, как обычные конвекционные обогреватели. Конвекционное отопление в доме работает, нагревая воздух вокруг вас, что является значительно менее эффективным способом обогрева помещения. Например, радиатор в основном нагревается за счет конвекционных потоков и обеспечивает лишь очень ограниченный нагрев за счет инфракрасных волн.Когда радиатор нагревается, он нагревает воздух непосредственно вокруг себя, который затем расширяется и поднимается. По мере того, как горячий воздух поднимается вверх, он создает за собой вакуум, который втягивает более холодный воздух в контакт с радиатором, заставляя его нагреваться. Когда горячий воздух начинает остывать, воздух опускается обратно до уровня пола. Этот холодный воздух снова нагревается, и этот процесс повторяется — этот процесс известен как циркуляция воздуха или тяга в результате конвекционного нагрева. Весь этот цикл может оказаться неэффективным, что приведет к тому, что ваша печь или котел будут работать более интенсивно и использовать больше энергии, чтобы компенсировать разницу в потерях тепловой энергии.
Электромагнитный спектр
Электромагнитный (ЭМ) спектр — это диапазон всех типов ЭМ излучения. Радиация — это энергия, которая движется и распространяется по мере своего движения: видимый свет, исходящий от лампы в вашем доме, и радиоволны, исходящие от радиостанции, — это два типа электромагнитного излучения. Другими типами электромагнитного излучения, составляющими электромагнитный спектр, являются микроволны, инфракрасный свет, ультрафиолетовый свет, рентгеновские лучи и гамма-лучи.
Преимущества Carbontec®
Инфракрасный обогреватель
Панельный обогреватель, Обогреватели из пленки
Инфракрасный обогреватель согревает ваш дом, и дети больше не замерзают | Инфракрасный обогреватель прост, недорого и быстро нагревает ваш дом. Больше никаких протечек. Не более плесень и пыль. Больше никаких неприятных морозов зимой. Вы можете нагреть свою среду быстро, и просто , используя различные виды инфракрасных обогревателей. Есть один, который вы просто вставляете в свой дом, и инфракрасный обогреватель согревает ваш дом. Когда вы мерзнете темной зимой и ненавидите холод, инфракрасный обогреватель принесет в ваш дом ощущение приятного теплого солнечного света. |
Инфракрасная панель
Инфракрасный обогреватель — панельный обогреватель
Инфракрасный обогреватель может быть установлен за считанные минуты без больших затрат на установку | Инфракрасный обогреватель можно установить в home в минутах . Вам не нужно перестраивать свой дом. Вы можете быстро и легко отапливать локальные участки или весь дом. Если вы хотите быстро обогревать свой дом, без больших затрат на установку , инфракрасный обогреватель — подходящий выбор. Никакой суеты — достаточно повесить на стену и запустить отопление. |
Настенные инфракрасные нагревательные панели в качестве инфракрасного обогревателя
Инфракрасные нагревательные панели могут быть установлены на потолке или на боковой стене. Это толщиной всего 2 см , , поэтому он не будет торчать и будет гармонировать с помещением.
Вы можете установить панельный обогреватель в книжной или альбомной ориентации. Благодаря своим инфракрасным лучам инфракрасный обогреватель быстро нагревает , поэтому вам не придется часами ждать, пока ваше тело согреется.
Даже солнце согревает Землю инфракрасными лучами — это тепло вы чувствуете сразу в своем доме. Инфракрасная нагревательная панель нагревает вас, предметы в комнате и стены, а затем нагревает воздух в комнате. Может даже случиться так, что вы уже чувствуете приятное тепло, но температура воздуха в комнате ниже.
Это похоже на то, что происходит, когда солнце светит в холодную зиму . Вам не холодно в солнечном тепле, даже если воздух не слишком теплый.
Благодаря прямому теплообмену, он на эффективнее , чем обычные методы нагрева.
Дэвид, Специалист по инфракрасным нагревательным панелям | Вы заинтересованы? Спросите меня о чем угодно! Звоните, отправляйте сообщения или отправляйте дымовые сигналы. Телефон: 0345 350 3772 Электронная почта: |
Инфракрасная нагревательная панель Информация
Интеллектуальные инфракрасные нагревательные панели с белой рамкой
1
908
Интеллектуальная инфракрасная нагревательная панель намного эффективнее
Интеллектуальная инфракрасная нагревательная панель
Рамка: Элегантная белая рамка
Поверхность: Белая поверхность из ПЭТ.
Мощность: 350Вт — 1000Вт
Способ монтажа: Может быть установлен на стене или потолке
Гарантия: 5 лет гарантии производителя на панельный обогреватель и 2 года гарантии производителя на блок управления отопительное устройство.
Новая панель инфракрасного обогрева оснащена встроенным датчиком, который расположен на задней стороне панели внутри соединительной коробки, так что инфракрасным обогревателем можно управлять с помощью пульта дистанционного управления.
Цена: от £ 149.99 (включая НДС)
«Адаптивный запуск»:
Устройство может определить оптимальное время для запуска процесса нагрева и запустить его, чтобы достичь желаемой температуры по желанию. время.
«Технология открытых окон»:
Изделие оснащено встроенным или внешним устройством, которое снижает мощность нагрева при обнаружении открытия окна или двери.
«Возможность удаленного доступа и возможность программирования»:
Продукт предоставляет возможность управлять им извне посредством удаленной передачи данных.
Цена и размер интеллектуальных инфракрасных нагревательных панелей
Название | Размер | Power | |
Plus Smart Инфракрасные нагревательные панели 900 рама | 60 x 60 x 2 см | 350W | 149,99 |
Инфракрасные панели Smart — Plus | 7 540 Вт | 222.22 | |
Интеллектуальные инфракрасные нагревательные панели — Plus | 60 x 120 x 2 см | 700W | 255,55 |
Инфракрасные панели Smart с белой рамкой | 85 x 120 x 2 см | 1000 Вт | 299,99 |
* Цена пульта дистанционного управления не включена в стоимость инфракрасной панели отопления .
Пульт дистанционного управления для интеллектуальных инфракрасных нагревательных панелей
Пульт дистанционного управления Smart 1.0:
Пульт дистанционного управления Smart 1.0 для интеллектуальных инфракрасных нагревательных панелей | Smart 1.0 был специально разработан для использования с инфракрасным излучением. обогреватель. Smart 1.0 — это беспроводной термостат с дистанционным управлением . Блок приемника, который должен быть подключен к Smart 1.0, уже установлен на задней стороне панельного обогревателя. Smart 1.0 можно подключить к нескольким панельным обогревателям , что позволяет настраивать более одного обогревателя с помощью пульта дистанционного управления. Smart 1.0 включает устройства «Плюс», когда температура в помещении ниже, чем желаемая температура, и выключает их, когда она достигает желаемой температуры. |
Пульт дистанционного управления Smart 1.0 Pro:
Пульт дистанционного управления Smart 1.0 Pro для интеллектуальных инфракрасных нагревательных панелей | Мы разработали Smart Пульт дистанционного управления 1.0 Pro для дальнейшего повышения энергосбережения и комфорта. Smart 1.0 Pro — это беспроводной термостат с дистанционным управлением , в который встроен Wi-Fi , поэтому вы можете легко управлять через приложение для смартфона . Приемник, подключенный к Smart 1.0 Pro, уже установлен на задней стороне панели инфракрасного обогрева. Пульт дистанционного управления Smart 1.0 Pro, который является расширенной версией Smart 1.0, имеет следующие функции: |
«Адаптивный запуск» :
Устройство может определить оптимальное время для запуска процесса нагрева и запустить его, чтобы он достиг желаемой температуры с помощью желаемое время.
«Технология открытых окон» :
Изделие оснащено встроенным или внешним устройством, которое снижает мощность нагрева при обнаружении открытия окна или двери.
«Возможность удаленного доступа и возможность программирования» :
Продукт предоставляет возможность управлять им извне через удаленную передачу данных.
Инфракрасные нагревательные панели с Wi-Fi
Инфракрасные нагревательные панели с Wi-Fi и встроенным термостатом. | Рама: Элегантная белая рама Поверхность: Белый ПЭТ. Мощность: 350Вт — 1000Вт Способ монтажа: Может быть установлен на стене Гарантия: 5 лет гарантии производителя на нагревательные панели и 2 года гарантии производителя на блок управления нагревательного устройства. Температура поверхности: 85-95 ° C Напряжение: 220-240 В, ~ 50 Гц |
Новая серия инфракрасных обогревателей Wifi представляет собой нового поколения инфракрасных нагревательных панелей .Блок управления Wi-Fi установлен на задней панели, что устраняет необходимость в дополнительном термостате для управления инфракрасным обогревателем. С помощью мобильного приложения «Smart» он предлагает инновационное управление температурой. Вы можете управлять инфракрасным обогревателем через приложение без отдельного пульта дистанционного управления.
«Интеллектуальный режим»: программа на 7 дней — 4 часовых пояса в день
«Режим отпуска»: обеспечивает фиксированную температуру во время вашего отпуска и переключается на обычные настройки после окончания отпуска
Процесс настройки очень прост — Это займет всего лишь несколько минут.Если соединение Wi-Fi отключено, инфракрасной панелью также можно управлять вручную. Им можно управлять через телефон с помощью приложения.
Цена и размер панелей инфракрасного обогревателя с Wi-Fi
Название | Размер | Мощность | Цена | 60 x 60 x 2 см | 350W | 333.33 |
Инфракрасные нагревательные панели XL с Wifi | 60 x 90 x 2 см | 540W | 419.99 | |||
Инфракрасные панели Wifi с белой рамкой | 60 x 120 x 2 см | 700W | 522.22 | |||
Инфракрасные нагревательные панели XL с Wifi | 9000 см 2 60 x | 1000 Вт | 599.99 |
Дэвид, Специалист по инфракрасным нагревательным панелям | Вы заинтересованы? Спросите меня о чем угодно! Звоните, отправляйте сообщения или отправляйте дымовые сигналы. Телефон: 0345 350 3772 Электронная почта: |
Краткое описание инфракрасного обогревателя
Инфракрасный обогреватель может создать теплую и уютную комнату ванная комната.Его можно установить в качестве настенного обогревателя, в качестве электрического теплого пола или использовать в качестве дополнительного отопления. Инфракрасное отопление чрезвычайно разнообразно.
Инфракрасный обогреватель использует тот же метод разогрева, что и Солнце | Инфракрасный обогреватель здоровый и недорогой . Установить инфракрасный обогреватель намного проще, быстрее и дешевле , чем обычный обогреватель. Практически не видно, на стенах нет бойлера, радиаторов и отопительных труб. Ваш дом станет чище благодаря no пыли, витающей в воздухе. Его эффективность лучше , чем у других решений для обогрева, поскольку он не нагревается с использованием потока воздуха (например, радиатора), а вместо этого нагревает предметы и людей в комнате напрямую — так же, как это делает солнечный свет. |
Есть
Вам не нужно ненавидеть зимний холод, инфракрасный обогреватель создает уютное и уютное тепло в вашем доме.
Инфракрасный теплый пол — пленочный обогреватель
В доме, обогреваемом инфракрасной пленкой, уютно | пленочный обогреватель представляет собой тонкую нагревательную пленку (4 мм) , которая нагревает как теплый пол и ощущается как тепло от прямых солнечных лучей. легко установить в новостройке дома или квартиры. В старых домах или квартирах обычно не так много места под полом , но поскольку инфракрасная нагревательная пленка очень тонкая , это отличное решение для дешевого и чистого отопления. Вы просто будете сидеть сложа руки и наслаждаться приятным теплом. |
Цена инфракрасной нагревательной пленки для полов
Инфракрасная пленка 100см | Инфракрасную нагревательную пленку легко установить под полом. Вы можете настроить пленку под нужный вам размер. Ширина: 100 см Толщина: 0,338 мм Мощность: 220 Вт / метр (220 Вт / м 2 ) Рабочая температура: максимум 50-60 ° C (обычно около 40 ° C) Гарантия: 45 лет Доставка: бесплатно (от 20 м 2 ) Акционная цена: 14,99 фунтов стерлингов / м 2 (при покупке 10 м 2 — включая НДС) |
Пленочные обогреватели — это электрические теплые полы исключительного качества и долговечности (срок службы 45-50 лет).Очень тонкий.
Есть несколько вариантов использования. Его можно использовать как пол с подогревом, как настенный обогреватель, как потолочный обогреватель и для дополнительного обогрева.
Его можно укладывать под пол , паркет , ковровую плитку , ковровое покрытие , ламинат и напольную плитку . Его можно разрезать каждые 25 см, чтобы подогнать и подогнать под конкретную обогреваемую зону. Это здоровое отопительное решение без токсичных выбросов.Он практически не занимает места и не требует специальной установки. Там нет котла и труб.
Утеплить дом совсем не нужно времени. При включении он почти мгновенно нагревает комнату, ванную комнату, террасу, гараж или мастерскую.
А стоимость электрического теплого пола невысокая.
Размеры инфракрасной нагревательной пленки для пола
Инфракрасная нагревательная пленка доступна в 4 вариантах ширины, и ее можно разрезать каждые 25 сантиметров по длине.
Доступные значения ширины: 30 см, 50 см, 80 см, 100 см .
Вы можете настроить размер пленки нагревателя |
Имя | Ширина | 47. | ||||
Утеплитель пленочный — 220Вт / м 2 | 100 см / 1 метр | 0.338 мм | £ 14,99 | |||
Пленка нагревателя — 220 Вт / м 2 | 80 см / 0,8 метра | £ 12,99 | ||||
Пленка нагревателя — 220Вт / м 2 | 50 см / 0,5 метра | 0,338 мм | £ 9,99 | 30 см / 0.3 метра | 0,338 мм | £ 8,88 |
Пленка обогревателя — 220 Вт / м 2 -12V | 30 см / 0,3 метра | 0,3000 £ 15,55 | ||||
Пленка нагревателя — 220Вт / м 2 -24В | 30 см / 0,3 метра | 0,338 мм | / м 2 | 50 см / 0.5 метров | 0,338 мм | £ 11,11 |
Пленка для обогревателей — 110 Вт / м 2 | 100 см / 1 метр | 0,3838 мм |
Оливер, Специалист по инфракрасной нагревательной пленке | Вы заинтересованы? Спросите меня о чем угодно! Звоните, отправляйте сообщения или отправляйте дымовые сигналы. Телефон: 0345 350 3772 Эл. Почта: |
Что такое инфракрасное отопление?
Инфракрасное излучение было открыто Уильямом Гершелем в 1799 году. Свое открытие он сделал случайно, изучая солнечный свет.
Он предположил, что тепло, которое мы чувствуем, переносится солнечным светом, и поэтому считал, что тепло есть только там, где есть свет. Его эксперименты заключались в том, чтобы выяснить, какие цвета компонентов солнечного света передают больше тепла от Солнца к Земле по сравнению с остальными.
Он разделил солнечный свет на цветовые диапазоны, а затем измерил каждый из них. Он был удивлен, увидев, что температура неуклонно повышалась, когда он переходил от фиолетового к красному. Просто из любопытства он измерил температуру в темной полосе под красным, предположив, что она будет самой холодной, поскольку там нет света.
Он был удивлен, увидев, что здесь самый теплый. Его первоначальная теория о передаче тепла лучами видимого света оказалась ошибочной — это неправда. Настоящую среду тепла можно найти в полосе под красным.Поэтому он дал ему название инфракрасный.
Составные части солнечного света — инфракрасный обогреватель работает точно так же | «Инфра» на латыни означает «ниже». Итак, значение слова «инфракрасный» — «под красным». Это ощущение солнечного света переносится в ваш дом инфракрасным обогревом, делая его комфортно теплым. Поскольку эта система обогрева использует инфракрасное излучение вместо излучения, утечек больше нет. На самом деле нет возможности протечек или плесени. |
Как работает инфракрасный обогрев
Инфракрасный обогрев использует тот же метод, что и Солнце . Инфракрасный компонент солнечного света нагревает Землю, создавая тепло с помощью инфракрасного излучения. Использование инфракрасного обогрева в вашем доме — то же самое, что и солнце. Воздух не нагревается напрямую — только ваше тело, стены, мебель и предметы в комнате. Затем инфракрасное излучение отражается от них. Его эффективность можно почувствовать дважды.Ощущение тепла значительно лучше , он согревает ваш дом быстро и комфортно в зимние дни и работает быстрее, чем обычные обогреватели, где они должны согревать воздух, чтобы вы тоже могли почувствовать тепло.
Инфракрасный обогрев в сравнении | с обычным обогревом | Инфракрасное излучение не выходит через окно. Инфракрасный обогреватель нагревает стены, создавая тепловой экран, уменьшающий теплопотери из помещения. Таким образом достигается значительная экономия энергии по сравнению с обычным отоплением. Вы будете использовать на меньше энергии на . Здесь нет холодных стен, холодного пола или морозных окон — даже в темную зимнюю стужу. Есть только теплый и уютный дом. |
Оливер, Специалист по инфракрасной нагревательной пленке | Вы заинтересованы? Спросите меня о чем угодно! Звоните, отправляйте сообщения или отправляйте дымовые сигналы. Телефон: 0345 350 3772 Эл. Почта: |
Чего ожидать при использовании инфракрасного обогревателя?
Вам больше не нужно беспокоиться о том, что холодный пол замерзнет |
|
Пленка обогревателя может быть установлена за 1-2 дня без больших затрат |
|
|
Некоторые опыты и мнения об инфракрасном обогревателе
Взгляните на опыт Томаса с инфракрасным обогревом:
«Когда я иду в ванную утром после того, как встал с постели, это приятно наступить на теплый пол.Еще мне нравится, что я могу регулировать температуру в цифровом виде. Ощущение тепла приятнее ».
Видео Габриэля о своем опыте и мнениях по поводу инфракрасного обогрева:
«С тех пор, как мы получили инфракрасное отопление, у нас нет проблем с влажностью в доме и пыли. Что очень интересно в этом отоплении, так это то, что предметы теплые, а стены теплые. Это определенно преимущество в том, что он сначала не нагревает воздух, а сначала нагревает нас, предметы и стены.Рекомендую, потому что это очень дешево. Эта система отопления в основном стоит столько же, сколько вагон дров, и работает очень эффективно ».
Опыт и мнения мисс Фрэнк об инфракрасном обогреве:
«Он даже не нагревает воздух, но все наши тела наполняются приятным теплом, поэтому нам это очень нравится! «
» Инфракрасный обогреватель монтируется на потолке, поэтому он не занимает больше места.
Инфракрасный обогреватель обеспечивает комфортное тепло |
Dr.Опыт и мнения Маргариты об инфракрасном обогреве:
«Я искал решение для обогрева, которое обеспечивает достаточно тепла, чтобы дать ощущение комфорта в любое время дня. Я связался с ними и не ожидал ответа, потому что были выходные, но был удивлен, получив ответ через час или полтора ».
«Инфракрасный обогреватель невероятно удобен, в каждой комнате есть отдельный датчик. С инфракрасным обогревателем на потолке не имеет значения, в какой части комнаты я нахожусь, у меня одинаковая температура.Я получил то, что хотел! »
Александр Мнение об инфракрасном панельном отоплении:
«Искал обогреватель для гаража, который не занимает много места. В нашем гараже мало места, и я не мог бы использовать другое отопление, которое можно было бы поставить на стену. Этот инфракрасный обогреватель не занимает много места и очень хорошо греет. Я рекомендую его людям, которые хотят иметь отопительное решение, занимающее очень мало места. Он чистый, быстро нагревается, современный, быстро устанавливается, надежен, имеет большую выходную мощность, но низкое потребление.Они намного эффективнее обычных обогревателей ».
Оливер, Специалист по инфракрасной нагревательной пленке | Вы заинтересованы? Спросите меня о чем угодно! Звоните, отправляйте сообщения или отправляйте дымовые сигналы. Телефон: 0345 350 3772 Электронная почта: |
CarbonicHeat Radiant Heat
прикосновение) и через здоровые ДАЛЬНЕЙШИЕ инфракрасные лучи нагревают предметы в комнате.
Материалы CarbonicHeat признаны наиболее продвинутыми за последние 100 лет в области отопления. Эти новые инновационные достижения открывают новые горизонты в области обогрева, позволяя использовать меньше электроэнергии и повышать комфорт для пользователя. Сияющее электрическое тепло и солнце работают по одному и тому же принципу, окутывая вас успокаивающим теплом. Подобно солнечным лучам, лучистое тепло согревает предметы, а не воздух вокруг них. Эти объекты непрерывно поглощают и равномерно и эффективно отражают распределяющее тепло.
Продукты CarbonicHeat решают проблемы отопления в жилых и коммерческих помещениях, способствуя наиболее эффективному распределению тепла. На протяжении многих лет наши лучистые обогреватели обогревают дома, офисы, предприятия, больницы и общежития.
Лучистое тепло — это комфортно, экономично и удобно. Наши нагревательные элементы быстро нагреваются; достигают полной температуры в течение нескольких минут и обеспечивают постоянную температуру от пола до потолка.
Лучистое тепло полезно для здоровья и безопасно.Архитекторы и строители хорошо осведомлены о полезных свойствах лучистого тепла, и поэтому они выбирают наши продукты чаще, чем любые другие при новом строительстве или реконструкции помещений. Когда мы знаем о наших технологиях, наши продукты являются лучшим выбором по сравнению с традиционными методами, особенно при строительстве жилья для пожилых людей. Больницы также являются основными покупателями лучистого электрического отопления.
Технология нагрева на основе углерода существует уже более двадцати лет, однако оригинальные материалы были ограничены, потому что они были склонны к возникновению горячих точек и более высоких уровней электромагнитного поля (ЭМП).Только когда инженеры CarbonicHeat смогли переработать материалы, чтобы снизить утечку ЭМП, за счет комбинации новой интеллектуальной технологии углеродных соединений, устраняющих потенциальные горячие точки, и изменения композитных покрытий для снижения просачивания ЭМП. Эти проприетарные достижения являются величайшим прорывом в Radiant HEAT.
Во всем мире производство лучистого тепла оценивается в 4,65 миллиарда долларов. До сих пор системы лучистого отопления были предпочтительным способом обогрева окружающей среды, они были дорогостоящими, сложными и склонными к сбоям.CarbonicHeat во всех отношениях превосходит традиционные методы, он проще в установке, обеспечивает большую экономию энергии и лучший общий нагрев благодаря двойным тепловым характеристикам и характеристикам FAR-Infrared.
- Экономия энергии до 30% и более на счетах за отопление дома, в зависимости от установки и области применения.
- Легко, без воздуховодов, монтирует напольное покрытие за меньшее время по сравнению с обычными системами.
- Больше комфорта при более низких температурах, когда ноги в тепле, все тело чувствует себя лучше.
- Тепло чистое, тихое и без запаха
- ДЛЯ ЗДОРОВЬЯ: без аллергии и в дальнем инфракрасном диапазоне — это здоровая естественная часть солнечного спектра, способствует детоксикации организма.
- Обогревает равномерно и эффективно по зонам для экономии энергии и комфорта всего дома.
- Никаких элементов и катушек — нет опасности возгорания.
Наслаждайтесь теплом в помещении, которое работает как солнце!
Под встречным нагревом
Хотели бы вы этим нагреться?
Зачем тратить 15 000 долларов на ремонт кухни и перекусить?
Возьмите эти холодные прилавки и сделайте их теплыми, привлекательными, уютными
CarbonicHeat Advantage — Простота использования
- Пол без наростов (пленка толщиной 2 визитки)
- Устанавливает вдвое меньше продуктов конкурентов
- Нет заказа нестандартного размера (по размеру)
- Хорошо подходит для полов, покрытых коврами, плиткой, камнем, деревом и ламинатом
- Хорошо сочетается с клеями
- Можно вырезать в нем отверстие после установки
Твердотельное тело — равномерное нагревание
Инфракрасные фотографии показывают, как нагреваются оба.Как видите, Carbonic Heat с технологией SpectraHeat обеспечивает более равномерный нагрев, отсутствие холодных участков и отсутствие разрывов проводов.
Традиционный нагрев проволоки
Углеродное тепло с технологией SpectraHeat ™
Приложения
- Плитка
- Ковер
- Ламинат
- Паркетные полы
- Гвоздь для деревянных полов
- Бетон
- Лестница
- Крыша ледяных плотин
- Таяние снега
- Пчелиные ульи
- Прицепы
- Емкости для хранения
- Лодки
- Зоны для домашних животных
Общие технические условия
Списки: внесены в списки ETL / UL для U.S. в соответствии с UL 1693 ETL 4007353, CE 120509, TUV K5140 / E112
Элементы управления: Нагревательная пленка должна контролироваться утвержденным CarbonicHeat термостатом пола с линейным напряжением.
Напряжение: 120 В переменного тока, макс. 100 кв. Футов (9,29 кв. М), 50/60 Гц, 240 В переменного тока, макс. 200 кв. Футов (18,58 кв. М), 50/60 Гц
Можно установить до 2000 квадратных футов, используя ведомые термостатические блоки.
Вт: 15 Вт / кв. футов (51 БТЕ / кв. фут), 166,1 Вт / кв.м
Максимальная нагрузка цепи: 15 А
Максимальная защита цепи от перегрузки: 20-амперный выключатель GFCI: (прерыватель цепи при замыкании на землю), необходимый для каждой цепи (включен в систему управления термостатом).
Максимальный радиус изгиба: не более 90 градусов. Не сгибайте нагревательную пленку.
Максимальная температура воздействия: (непрерывное и хранение) 150ºF (65,5ºC)
Минимальная температура установки: 50ºF (10ºC)
PTC Положительный контроль температуры. Наноуглеродная технология ограничивает максимальную температуру в целях безопасности. Уменьшает текущее потребление.
Потребляемый ток 15 Вт на квадратный фут
51 БТЕ на квадратный фут Производство тепла
Преобразование 100% электроэнергии в тепло.Эффективный.
Работа на 120 или 240 В
Схема 15 А
Полностью гладкая поверхность толщиной 1/16 дюйма
Ширина: 20 дюймов или 40 дюймов
Длина: до 150 футов
ПЭТ Полиэтиленовые слои
PP Полипропиленовые слои
Нетканый наружный полиэстер слой агрессивно сцепляется с тонкими или другими клеями.
Транспортный контейнер: 42 «x 9» x 9 «
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ
Списки: внесены в списки ETL / UL для U.S. в соответствии с UL 1693 ETL 4007353, CE 120509, TUV K5140 / E112
Элементы управления: Нагревательная пленка должна контролироваться утвержденным CarbonicHeat термостатом пола с линейным напряжением.
Напряжение: 120 В переменного тока, макс. 100 кв. Футов (9,29 кв. М), 50/60 Гц, 240 В переменного тока, макс. 200 кв. Футов (18,58 кв. М), 50/60 Гц
Можно установить до 2000 квадратных футов, используя ведомые термостатические блоки.
Вт: 15 Вт / кв. футов (51 БТЕ / кв. фут), 166,1 Вт / кв.м
Максимальная нагрузка цепи: 15 А
Максимальная защита цепи от перегрузки: 20-амперный выключатель GFCI: (прерыватель цепи при замыкании на землю), необходимый для каждой цепи (включен в систему управления термостатом).
Максимальный радиус изгиба: не более 90 градусов. Не сгибайте нагревательную пленку.
Максимальная температура воздействия: (непрерывное и хранение) 150ºF (65,5ºC)
Минимальная температура установки: 50ºF (10ºC)
ТРЕБОВАНИЯ К НАВЫКАМ
Установка должна выполняться квалифицированным персоналом в соответствии с местными нормативами, ANSI / NFPA 70 (статья 424 NEC) и разделом 62 части 1 CEC, где применимо.Все электрические работы должны быть выполнены в соответствии со Статьей 424 Часть IX Национального Электротехнического Кодекса (NEC), ANSI / NFPA 70. «ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ПРОДУКТАМ НАЦИОНАЛЬНЫМ ЭЛЕКТРИЧЕСКИМ КОДЕКСАМ (NEC). Этот продукт от компании Carbonic Heat ™ Products, LLC соответствует требованиям статьи 424, части IX Национального электротехнического кодекса (NEC), «Листы для электрического лучистого отопления и комплекты нагревательных листов» и как комплект нагревательных листов. Электроустановки должны использовать узел клеммной коробки, произведенный только компанией Carbonic Heat ™ Products, LLC в соответствии с NEC 424.96 (2) ».
.
